Step1.选择加工方法。选择下拉菜单图示图示图示图示图示命令。

Step2.设置加工区域。

(1)在图形区中选取图23.32所示的面(共3个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

图示

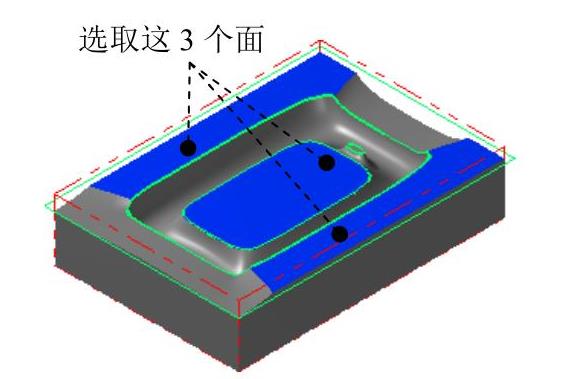

图23.32 选取加工面

(2)单击“刀具路径的曲面选取”对话框中的图示按钮,系统弹出“曲面精加工浅平面”对话框。

Step3.确定刀具类型。在“曲面精加工浅平面”对话框中单击图示按钮,系统弹出“刀具过滤列表设置”对话框。单击图示区域中的图示按钮后,在刀具类型按钮群中单击图示(平底刀)按钮。单击图示按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工浅平面”对话框。

Step4.选择刀具。在“曲面精加工浅平面”对话框中单击图示按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图23.33所示的刀具。单击图示按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工浅平面”对话框。

图示

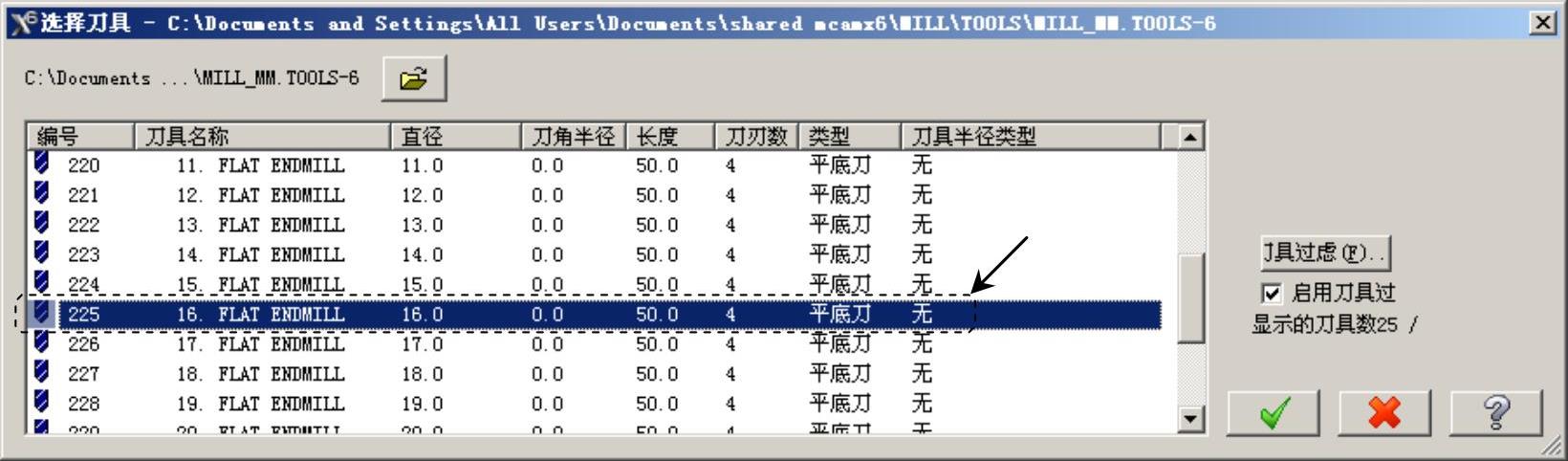

图23.33 “选择刀具”对话框

Step5.设置刀具参数。

(1)完成上步操作后,在“曲面精加工浅平面”对话框的图示选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的图示文本框中,将原有的数值改为6。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的图示选项卡,在图示文本框中输入值400.0,在图示文本框中输入值200.0,在图示文本框中输入值500.0,在图示文本框中输入值1500.0。

(4)设置冷却方式。在图示选项卡中单击图示按钮,系统弹出“Coolant…”对话框,在图示(切削液)下拉列表中选择图示选项。单击该对话框中的图示按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的图示按钮,完成刀具参数的设置。(https://www.daowen.com)

Step6.设置曲面参数。在“曲面精加工浅平面”对话框中单击图示选项卡,所有参数均采用系统默认设置值。

Step7.设置浅平面精加工参数。

(1)在“曲面精加工浅平面”对话框中单击图示选项卡,在图示选项卡的图示文本框中输入值8.0;在图示下拉列表中选中图示选项;在图示文本框中输入值90。

(2)单击图示按钮,在系统弹出的“刀具路径的间隙设置”对话框的图示文本框中输入值8.0。

(3)单击图示按钮,系统返回至“曲面精加工浅平面”对话框。

Step8.单击“曲面精加工浅平面”对话框中的图示按钮,此时在图形区生成图23.34所示的刀具路径。

Step9.实体切削验证。

(1)在图示选项卡中单击图示按钮,然后单击图示按钮,系统弹出“Mastercam Simulator”对话框。

(2)在“Mastercam Simulator”对话框中单击图示按钮,系统将开始进行实体切削仿真,结果如图23.35所示。单击图示按钮,关闭“Mastercam Simulator”对话框。

图示

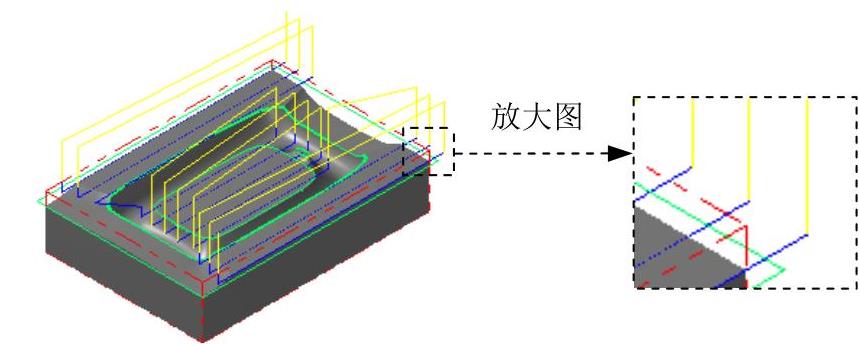

图23.34 刀具路径

图示

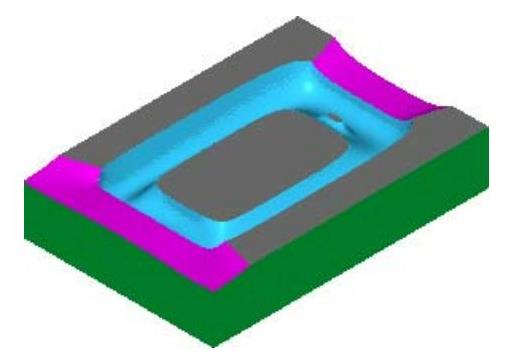

图23.35 仿真结果

Step10.保存模型。选择下拉菜单图示图示图示命令,保存模型。
