外形加工2：粗加工与等高加工技巧

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）选取加工面。在图形区中选取图21.22所示的面（共18个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）设置加工边界。在区域中单击按钮，系统弹出“串连选项”对话框。在图形区中选取图21.23所示的边线，单击按钮，系统返回至“刀具路径的曲面选取”对话框。

（3）单击按钮，完成加工区域的设置，同时系统弹出“曲面粗加工等高外形”对话框。

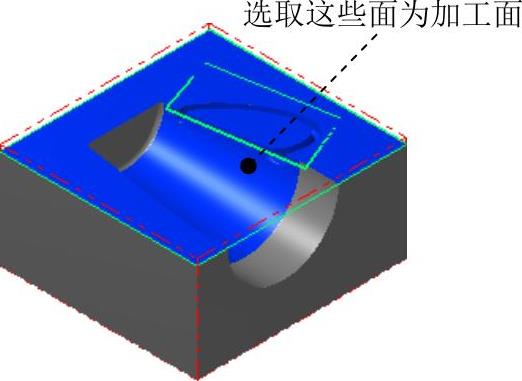

图21.22 选取加工面

图21.23 选取切削范围边线

Step3.确定刀具类型。在“曲面粗加工等高外形”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面粗加工等高外形”对话框。

Step4.选择刀具。在“曲面粗加工等高外形”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图21.24所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面粗加工等高外形”对话框。

(https://www.daowen.com)

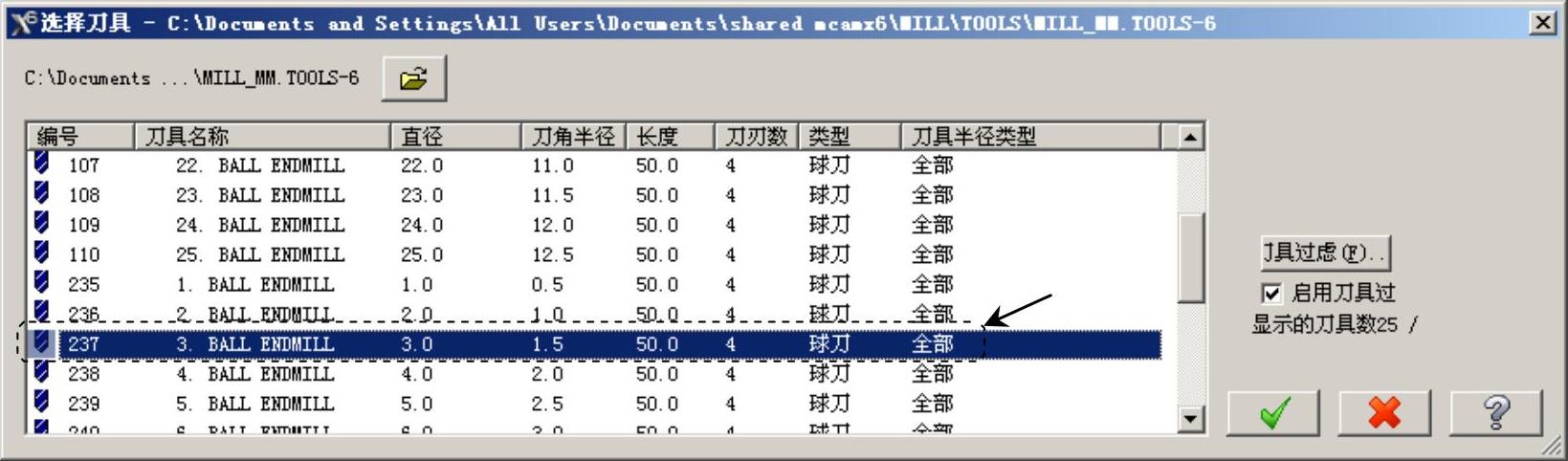

图21.24 “选择刀具”对话框

Step5.设置刀具参数。

（1）完成上步操作后，在“曲面粗加工等高外形”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为4。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值3000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“曲面粗加工等高外形”对话框。

Step7.设置加工参数。

（1）设置曲面参数。在“曲面粗加工等高外形”对话框中单击选项卡，在文本框中输入值0.3，在文本框中输入值0.0，其他参数采用系统默认设置值。

（2）设置粗加工等高外形参数。在“曲面粗加工等高外形”对话框中单击选项卡，在文本框中输入值0.5，在区域选中单选项以及“曲面粗加工等高外形”对话框左下方的复选框。

（3）单击“曲面粗加工等高外形”对话框中的按钮，同时在图形区生成图21.25所示的刀具路径。
