精密平行铣削工艺优化

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）在图形区中选取图20.53所示的4个曲面，按Enter键，在弹出的“刀具路径的曲面选取”对话框的区域中单击按钮，选取图20.54所示的两个曲面，按Enter键。

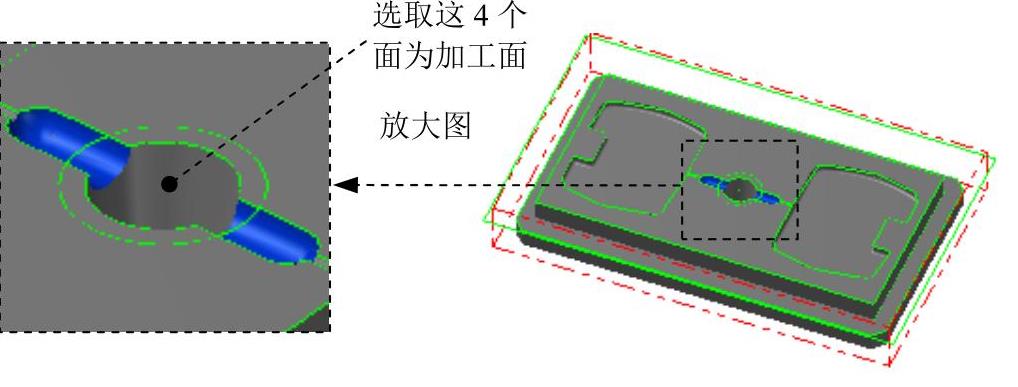

图20.53 选取加工面

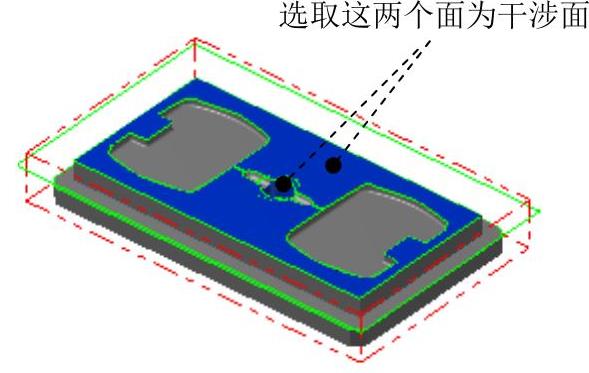

图20.54 选取干涉面

（2）单击“刀具路径的曲面选取”对话框的区域中的按钮，系统弹出“串连选项”对话框，采用“串联方式”选取图20.55所示的边链。单击按钮，系统返回至“刀具路径的曲面选取”对话框。单击按钮，系统弹出“曲面精加工平行铣削”对话框。

(https://www.daowen.com)

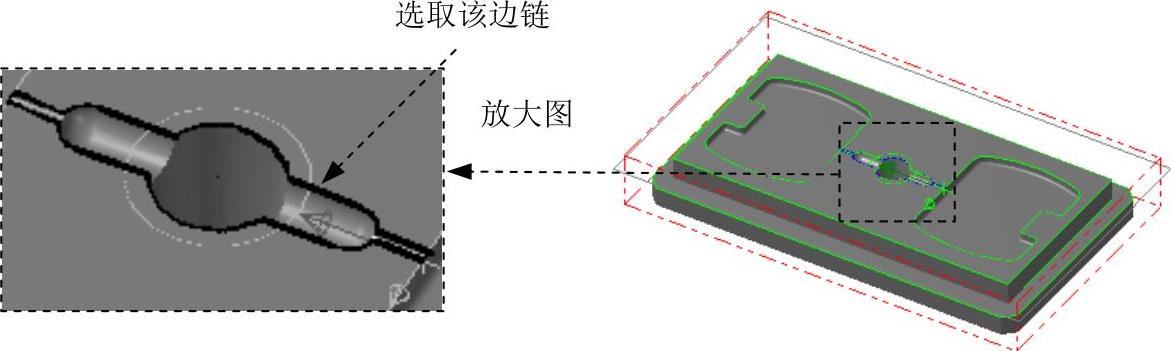

图20.55 选取切削范围边线

Step3.选择刀具。在“曲面精加工平行铣削”对话框的选项卡的列表框中选择6号刀具。

Step4.设置加工参数。

（1）设置曲面参数。在“曲面精加工平行铣削”对话框中单击选项卡，在文本框中输入值10，在文本框中输入值0，其他参数采用系统默认设置值。

（2）设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡。在文本框中输入值0.005，然后在文本框中输入值0.25；在下拉列表中选择选项；在文本框中输入值45。单击按钮，系统弹出“刀具路径的间隙设定”对话框，在文本框中输入值0，选中复选框。单击按钮，关闭“刀具路径的间隙设定”对话框。

Step5.单击“曲面精加工平行铣削”对话框中的按钮，同时在图形区生成图20.56所示的刀具路径。

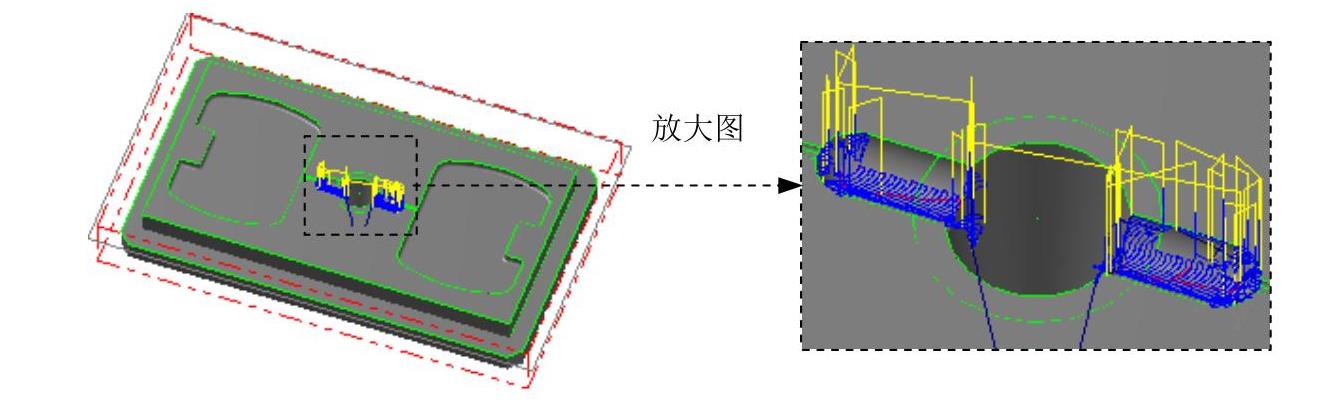

图20.56 刀具路径
