PCB放置工具栏优化指南

Protel DXP PCB的绘图工具都包括在放置工具栏（Placement）中。

放置工具栏（Placement）中各个按钮的功能都可以通过执行相应的菜单命令来实现。菜单“Place”中的各菜单命令分别与放置工具栏（Placement）中各个按钮的功能一一对应，如图5-31所示。

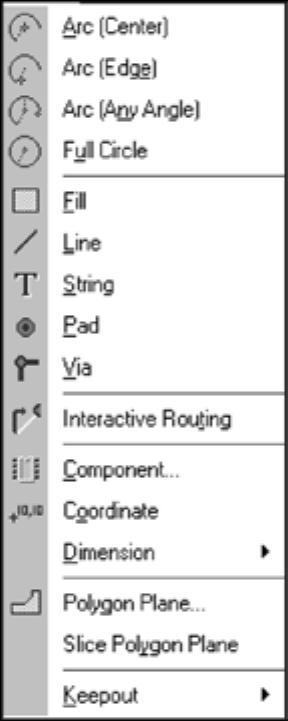

图5-31 “Place”菜单

放置工具栏中的各个按钮功能和相应的菜单命令如下。

●：绘制导线。对应的菜单命令为“Place”→“Interactive Routing”。

●：画线。对应的菜单命令为“Place”→“Line”。

●：放置焊盘。对应的菜单命令为“Place”→“Pad”。

●：放置过孔。对应的菜单命令为“Place”→“Via”。

●：放置字符串。对应的菜单命令为“Place”→“String”。

●：放置位置坐标。对应的菜单命令为“Place”→“Coordinate”。

●：放置尺寸标注。对应的菜单命令为“Place”→“Dimension”。(https://www.daowen.com)

●：设置坐标原点。对应的菜单命令为“Edit”→“Origin”→“Set”。

●：放置元器件。对应的菜单命令为“Place”→“Component”。

●：中心法画圆弧（Center）。对应的菜单命令为“Place”→“Arc（Center）”。

●：边缘法画圆弧。对应的菜单命令为“Place”→“Arc（Edge）”。

●：绘制任意角度的圆弧。对应的菜单命令为“Place”→“Arc（Any Angle）”。

●：画圆。对应的菜单命令为“Place”→“Full Circle”。

●：放置矩形填充。对应的菜单命令为“Place”→“Fill”。

●：放置多边形填充。对应的菜单命令为“Place”→“Polygon Plane”。

●：阵列粘贴。对应的菜单命令为“Edit”→“Paste Special”。

下面具体介绍常用按钮的使用方法。
