原理图中任何一条电气连接都具有自己的网络名称，网络标号正是用来表示某条电气连接的网络名称的，一般用于表示相同的网络或总线。例如，当两个电气节点距离非常远，或者不在同一张原理图中时，可以使用相同的网络标号来表示，这样它们之间相当于直接用导线连接起来了。

1.放置网络标号

单击布线工具栏的布线按钮“”，或执行“Place→Net Label”菜单命令，进入放置网络标号状态，此时“十”字光标上将附着默认的网络标号名称，如图3-65所示。移动鼠标到指定位置，当“十”字光标的中心出现红色的“×”号标记时，表示该点可以作为网络标号和引脚（或导线）的连接点，如图3-66所示。此时，单击鼠标左键即可将网络标号放置在当前位置。首次放置时默认名称为“NetLabel1”。放置完毕后，系统仍处于放置网络标号状态，移动光标到指定位置并单击鼠标左键可以继续放置第二个网络标号，默认名称为“NetLabel2”，如图3-67（a）所示。不需要继续放置网络标号时，单击右键退出。

网络标号的放置位置可以是引脚的端点，也可以是引脚和总线入口之间的导线上的某个位置，只要不影响原理图的美观性即可，例如不要使网络标号和引脚标号重叠。

图3-65　放置网络标号时的光标

图3-66　放置网络标号

图3-67　放置好的网络标号

2.编辑网络标号(www.daowen.com)

为了使网络标号的含义更明确，一般要对网络标号的名称进行修改，以达到顾名思义的效果，如图3-64中的网络标号“RST”表示复位信号。图3-67（b）所示是U3的引脚1和引脚15修改后的网络标号。

要编辑网络标号的属性，可双击该网络标号，打开网络标号属性设置对话框，如图3-68所示。例如，在网络标号名称“Net”栏中，将“NetLabel1”修改为“a”，然后单击“OK” 按钮，网络标号名称就被改为“a”。这里的网络标号方向（Orientation）一般不需要修改，用户只需要在放置该网络标号前，按键盘上的空格键，即可使网络标号方向依次在0°、90°、180°和270° 之间切换。

图3-68　网络标号属性设置对话框

修改网络标号的属性，还可在光标处于放置网络标号状态时，按“Tab”键打开其属性设置对话框，从而进行属性设置。需要注意的是，当通过按“Tab”键修改属性时，有两点与直接双击网络标号来修改属性是不同的：

（1）此时在图3-68所示的网络名称栏中输入“D0”表示某个网络标号名称，单击“OK” 按钮返回放置状态时，若连续放置多个网络标号，其序号会自动增加，例如依次为D0、D1、D2、D3……该操作为放置总线的网络标号提供了极大的方便。

（2）当通过按“Tab”键修改名称并放置完所有网络标号后，下一次执行该命令再次放置网络标号时，默认名称是上一次放置的名称（不带数字标号的）或上一次最后一个网络标号的序号加1（带数字标号的）。例如上一次修改为“a”，则下一次启动该命令时默认名称仍为“a”；若上一次放置的最后一个网络标号为“D5”，则下次启动该命令时默认名称为“D6”。

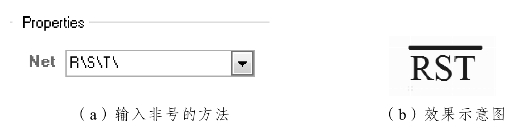

需要特别注意的是，网络标号是不区分大小写的，例如网络标号“CLK”和“clk”表示同一个网络，但为了可读性和美观性，一般都写成同一样式。此外，网络标号的放置还支持非号，例如网络标号用户只要在图3-68中每个字符后面加一个反斜杠“\”标记，如图3-69（a）所示，则最终在原理图中网络标号将显示为的形式，如图3-69（b）所示。

图3-69　网络标号非号的输入方法
