Step1.插入几何体。
（1）选择命令。选择下拉菜单
命令，在特征树中增加
选项。
（2）更改“几何体.3”的名称。在特征树中右击
，在系统弹出的快捷菜单中选择
命令，系统弹出“属性”对话框，单击该对话框中的
选项卡，然后在
文本框中输入文件名“front_cover_wp”，单击
按钮，完成名称的更改。
Step2.创建工件特征。
（1）选择命令。选择下拉菜单
命令，系统弹出“定义凸台”对话框。
（2）定义草图平面。在“定义凸台”对话框中，单击
按钮，系统弹出“运行命令”对话框，然后选取“xy平面”为草图平面。
（3）绘制截面草图。在图形区绘制图5.59所示的截面草图（草图10），单击“退出工作台”按钮
，系统返回至“定义凸台”对话框。(https://www.daowen.com)
（4）定义凸台开始值和终点值。在“定义凸台”对话框中的
区域的
文本框中输入数值100；单击
按钮，在
区域中的
文本框中输入长度值50；其他参数采用系统默认设置值。
（5）单击
按钮，完成图5.60所示的工件特征的创建。

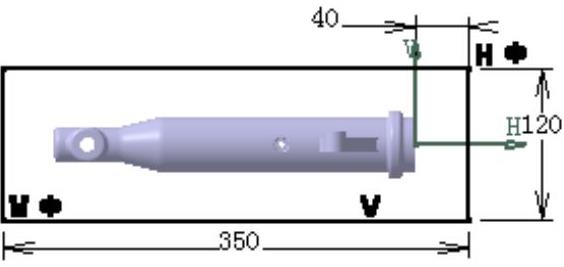

图5.59 截面草图（草图10）

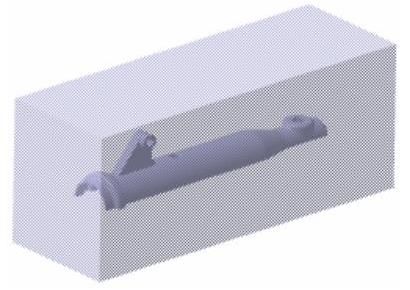

图5.60 工件特征
