儿童玩具篮的实例中的拉伸特征应用技巧

实例概述:

本实例介绍了儿童玩具篮的设计过程。此实例主要运用了拉伸特征，通过对本实例的学习，读者能熟练地掌握实体的拉伸、抽壳和倒圆角等特征的应用。零件模型及相应的模型树，如图1.1所示。

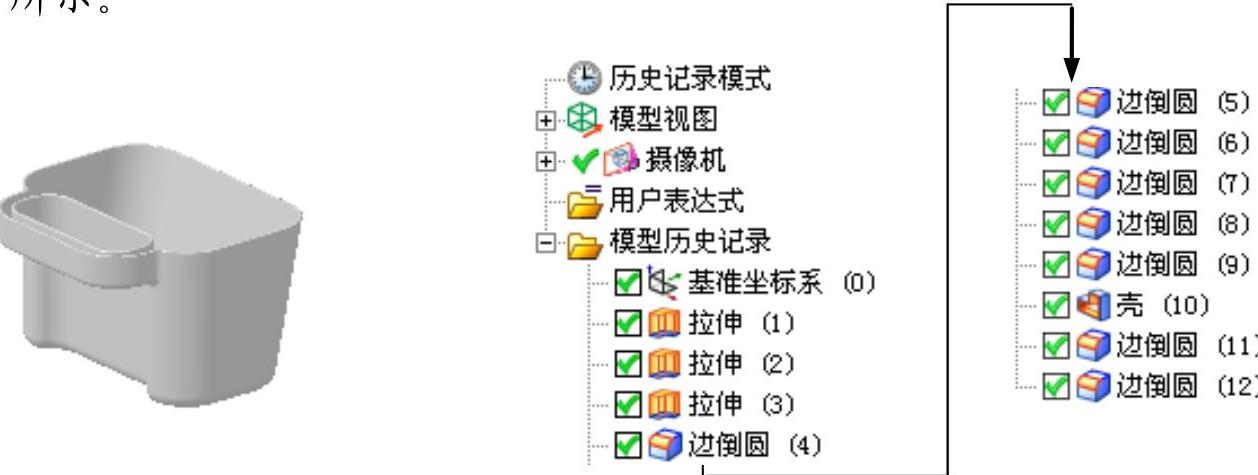

图1.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选择模板类型为；在文本框中输入文件名称toy_basket；单击按钮，进入建模环境。

Step2.创建图1.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取YZ基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图1.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

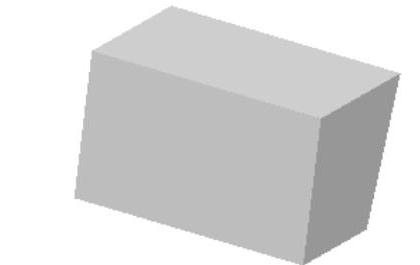

图1.2 拉伸特征1

图1.3 截面草图

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值115，其他参数采用系统默认设置。

说明：系统默认的拉伸方向为X轴的正方向。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图1.4所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图1.5所示的模型表面为草图平面，取消选中区域的复选框，单击按钮。

②进入草图环境，绘制图1.6所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框中单击区域的“反向”按钮；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值15，在区域的下拉列表中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征2的创建。

图1.4 拉伸特征2

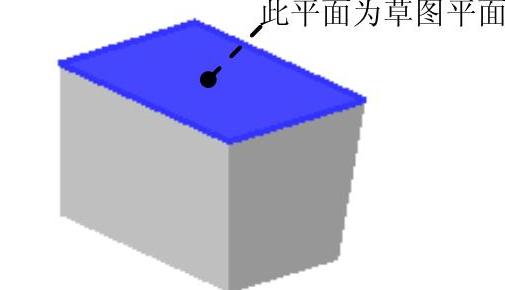

图1.5 定义草图平面

图1.6 截面草图

Step4.创建图1.7所示的拉伸特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图1.8所示的模型表面为草图平面，单击按钮。

②进入草图环境，绘制图1.9所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值8，并单击区域的“反向”按钮；在区域的下拉列表中选择选项，采用系统默认的求差对象。

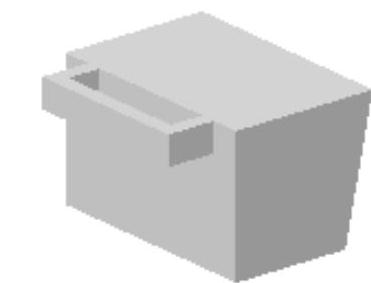

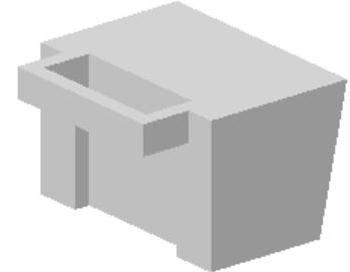

图1.7 拉伸特征3

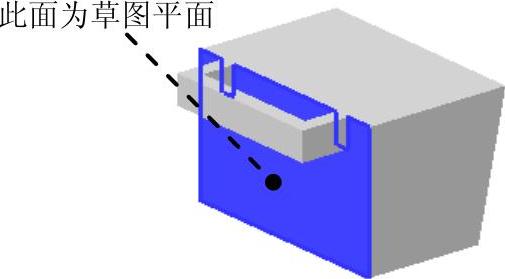

图1.8 定义草图平面

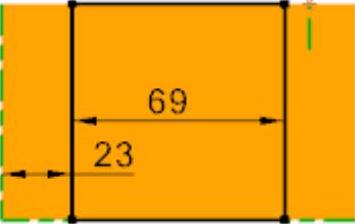

图1.9 截面草图

（4）单击按钮，完成拉伸特征3的创建。

Step5.创建图1.10b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图1.10a所示的6条边线为边倒圆参照，并在文本框中输入值20。(https://www.daowen.com)

（3）单击按钮，完成边倒圆特征1的创建。

图1.10 边倒圆特征1

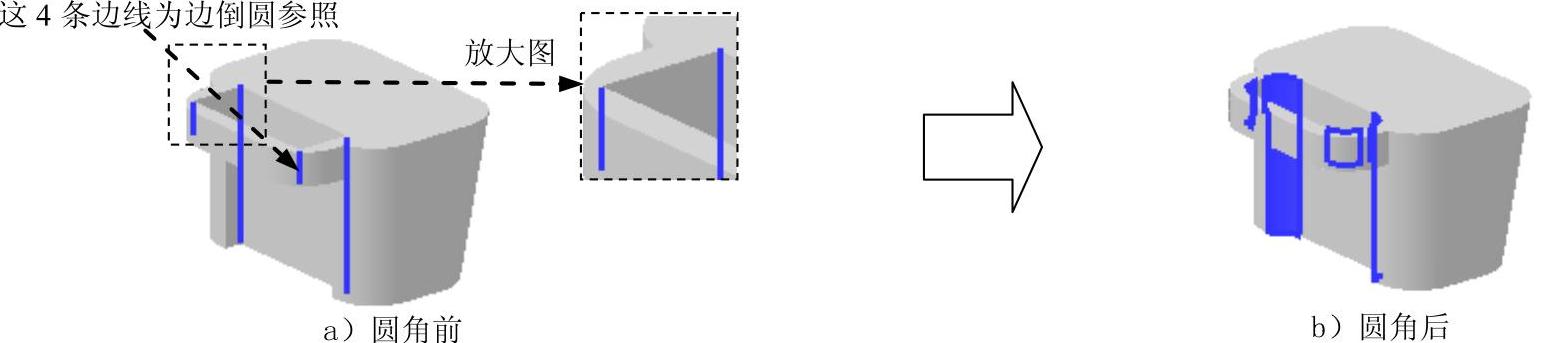

Step6.创建图1.11b所示的边倒圆特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图1.11a所示的4条边线为边倒圆参照，并在文本框中输入值10。

（3）单击按钮，完成边倒圆特征2的创建。

图1.11 边倒圆特征2

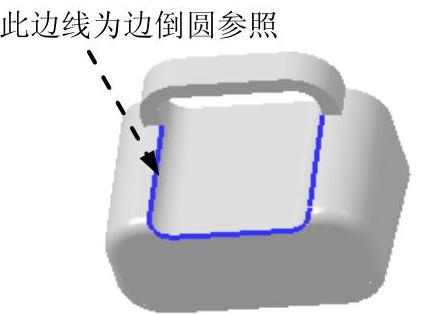

Step7.创建边倒圆特征3。选取图1.12所示的边线为边倒圆参照，其圆角半径值为6。

Step8.创建边倒圆特征4。选取图1.13所示的边线为边倒圆参照，其圆角半径值为6。

图1.12 边倒圆特征3

图1.13 边倒圆特征4

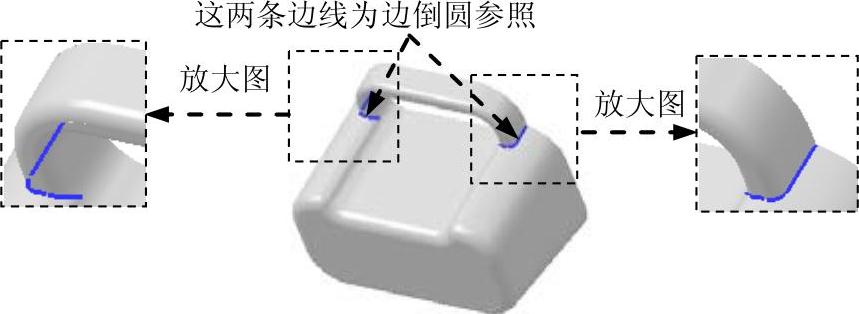

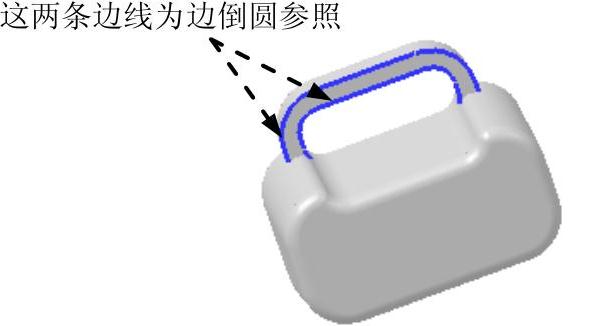

Step9.创建边倒圆特征5。选取图1.14所示的两条边线为边倒圆参照，其圆角半径值为3。Step10.创建边倒圆特征6。选取图1.15所示的两条边线为边倒圆参照，其圆角半径值为3。

图1.14 边倒圆特征5

图1.15 边倒圆特征6

Step11.创建图1.16所示的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在区域的下拉列表中选择选项。

（3）在区域单击按钮，选取图1.17所示的面为移除面，并在文本框中输入值1.5，采用系统默认方向。

（4）单击按钮，完成抽壳特征的创建。

图1.16 抽壳特征1

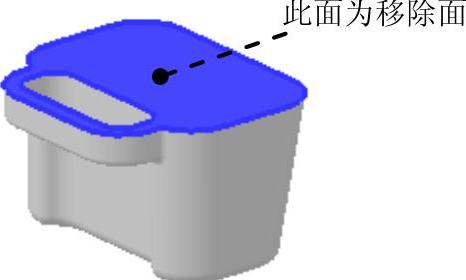

图1.17 选取移除面

Step12.创建图1.18b所示的边倒圆特征7。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮并在文本框中输入值0.3，选取图1.18a所示的两条边线为边倒圆参照。

（3）单击按钮，完成边倒圆特征7的创建。

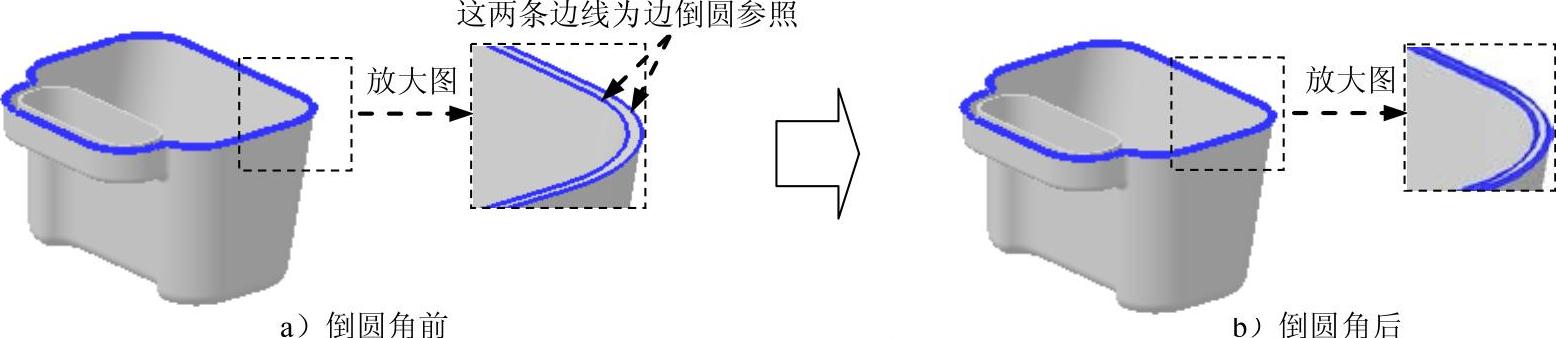

图1.18 边倒圆特征7

Step13.创建图1.19b所示的边倒圆特征8。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图1.19a所示的两条边线为边倒圆参照，并在文本框中输入值0.75。

（3）单击按钮，完成边倒圆特征8的创建。

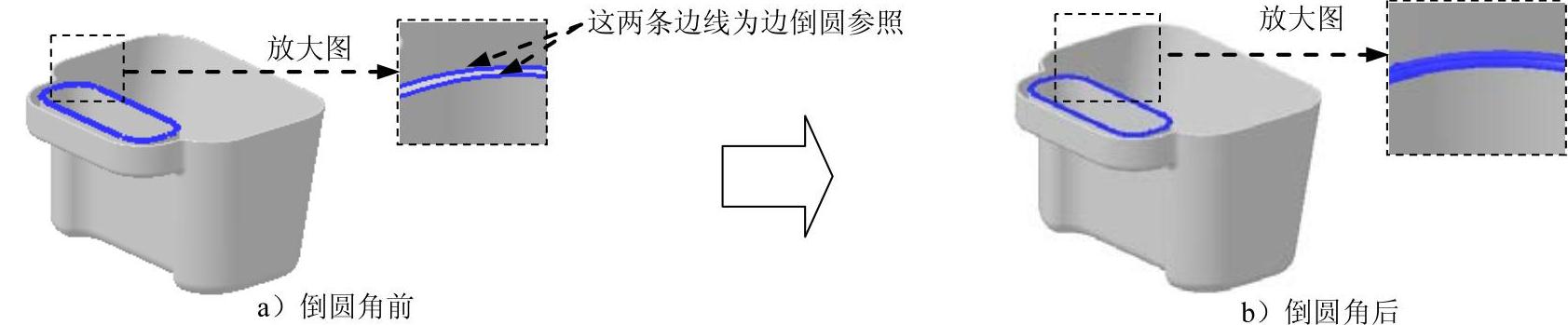

图1.19 边倒圆特征8

Step14.保存零件模型。选择下拉菜单命令，即可保存零件模型。

说明：

●零件模型创建完成后，如果要对其进行修改，可直接在图形区（或模型树）双击某个特征，在系统弹出的相应特征对话框中修改参数即可。

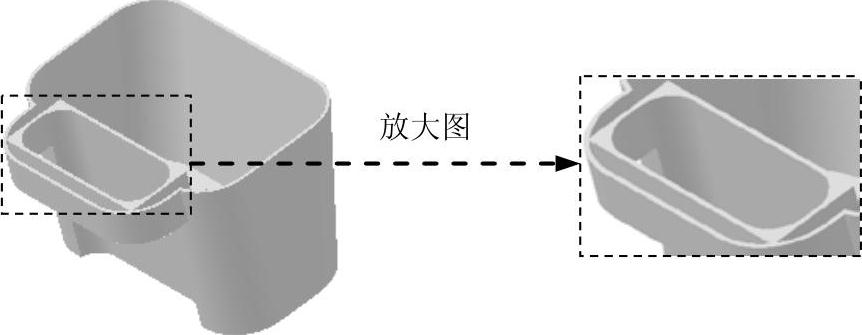

●在产品设计过程中，对于影响产品壁厚的圆角特征必须在抽壳特征之后创建。例如本例Step5的圆角特征放在抽壳后的情况，如图1.20所示。

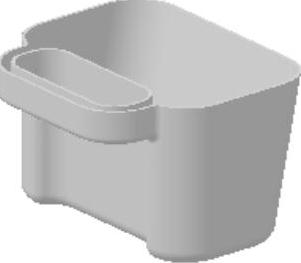

图1.20 抽壳后圆角
