高低唇Yx形密封圈应用于液压缸活塞及活塞杆

Y 形密封圈中的高低唇Yx形密封圈（简称Yx形密封圈）是液压缸中最为常用的密封结构。此种密封圈通常采用聚氨酯橡胶材料制成，具有耐磨、使用寿命长的特性，适用于工作压力小于31.5 MPa、运动速度小于0.5 m/s、工作温度在-80～-40 ℃、工作介质为矿物质液压油的环境。

1）标记示例

Yx形密封圈的标记示例如下。

（1）孔用，公称外径D=50 mm，材质为聚氨酯-4 的孔用Yx形密封圈标记为：Yx形密封圈D50 聚氨酯-4，JB/ZQ 4264—2006。

（2）轴用，公称内径d=50 mm，材质为聚氨酯-3 的轴用Yx形密封圈标记为：Yx形密封圈d50 聚氨酯-3，JB/ZQ 4265—2006。

2）孔用Yx形密封圈

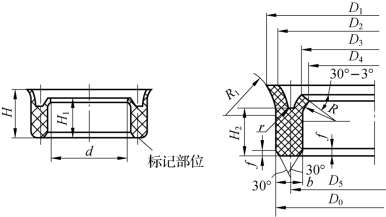

孔用Yx形密封圈结构图如图7-45 所示。

图7-45　孔用Yx形密封圈结构图

孔用Yx形密封圈的标记示例如下。

公称外径D=50 mm，材质为聚氨酯-4 的孔用Yx形密封圈D50 标记为：D50 聚氨酯-4　JB/ZQ 4264—2006。

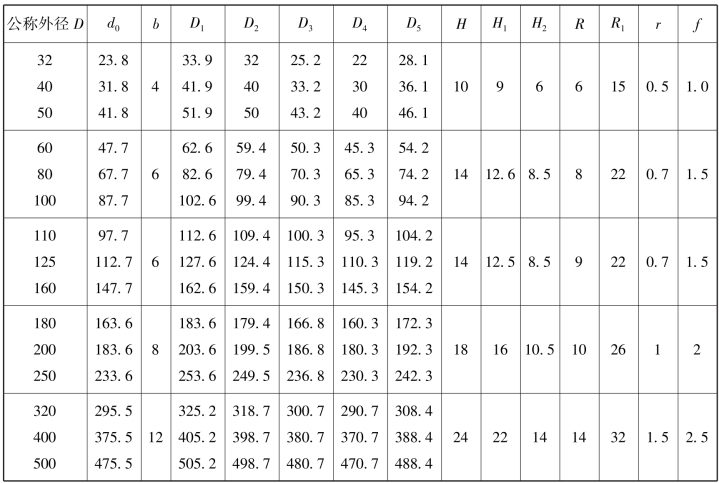

孔用Yx形密封圈尺寸如表7-51 所示。

表7-51　孔用Yx形密封圈尺寸　单位：mm

3）孔用Yx形密封圈沟槽

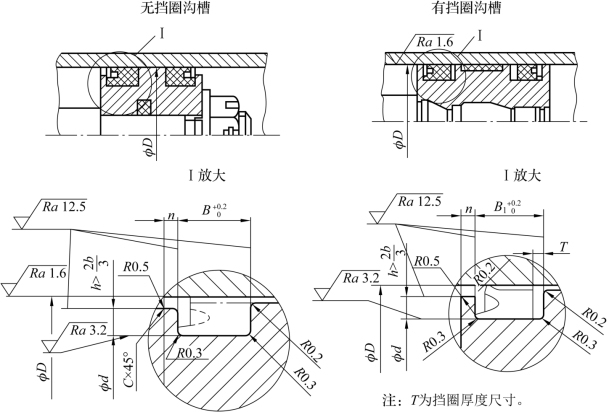

孔用Yx形密封圈沟槽结构图如图7-46 所示。

图7-46　孔用Yx形密封圈沟槽结构图

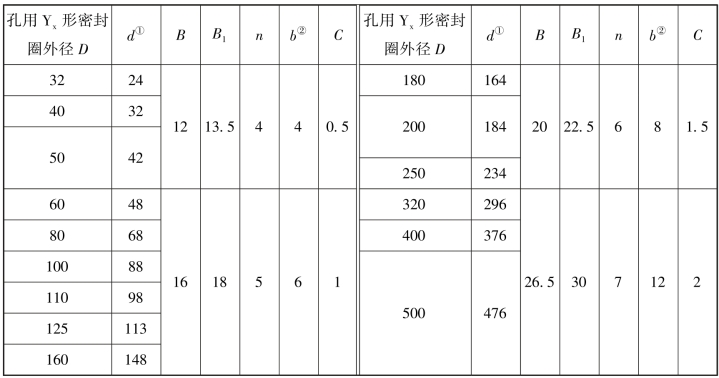

孔用Yx形密封圈沟槽形式与尺寸如表7-52 所示。

表7-52　孔用Yx形密封圈沟槽形式与尺寸　单位：mm

注：（1）①的公差推荐按h9 或h10 选取；　（2）②为孔用Yx形密封圈截面厚度。

4）孔用Yx形密封圈挡圈

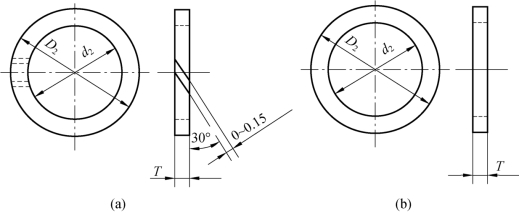

孔用Yx形密封圈挡圈结构图如图7-47 所示。

图7-47　孔用Yx形密封圈挡圈结构图

（a）切口式；（b）整体式

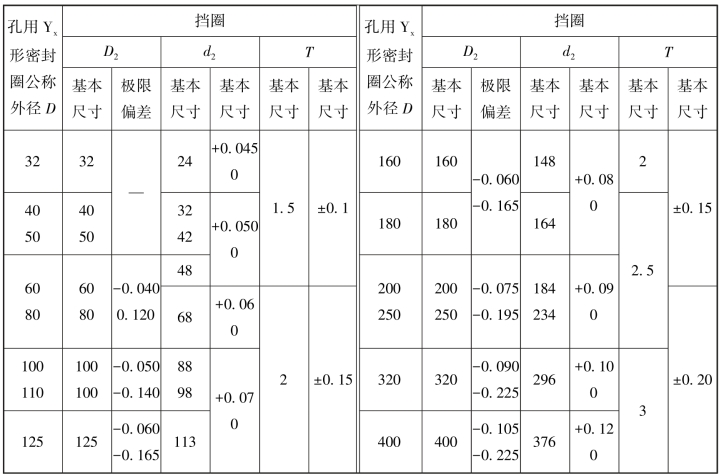

孔用Yx形密封圈挡圈形式与尺寸如表7-53 所示。

表7-53　孔用Yx形密封圈挡圈形式与尺寸　单位：mm

5）轴用Yx形密封圈

轴用Yx形密封圈结构图如图7-48 所示。(https://www.daowen.com)

图7-48　轴用Yx形密封圈结构图

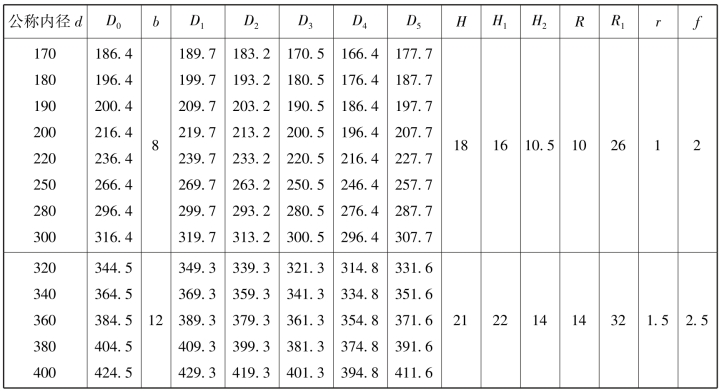

轴用Yx形密封圈尺寸如表7-54 所示。

表7-54　轴用Yx形密封圈尺寸　单位：mm

续表

6）轴用Yx形密封圈沟槽

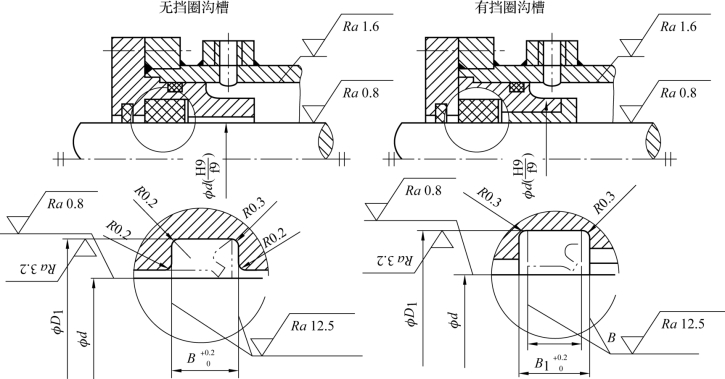

轴用Yx形密封圈沟槽结构图如图7-49 所示。

图7-49　轴用Yx形密封圈沟槽结构图

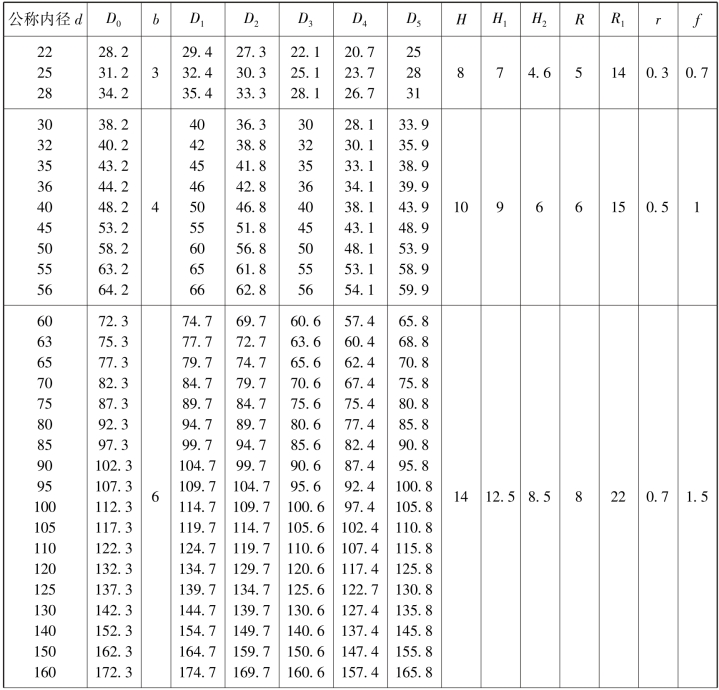

轴用Yx形密封圈沟槽尺寸如表7-55 所示。

表7-55　轴用Yx形密封圈沟槽尺寸　单位：mm

注：（1）沟槽D1的公差推荐按H9 或H10 选取；　（2）轴与孔的公差配合可按间隙值c 选取。

7）最大密封间隙c 的取值

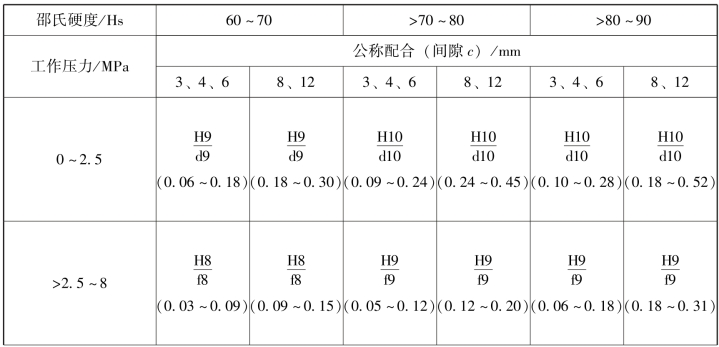

最大密封间隙c 的取值如表7-56 所示。

表7-56　最大密封间隙c 的取值

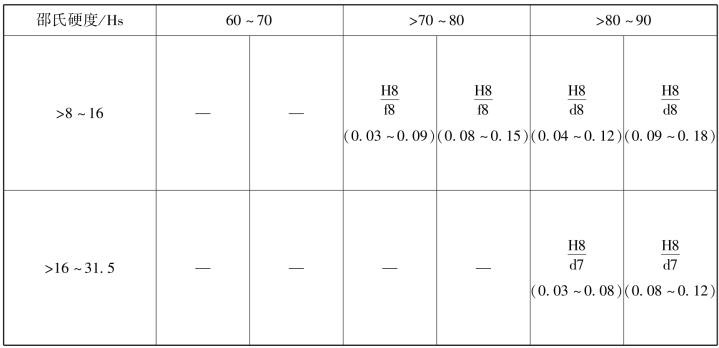

续表

注：括号中的密封间隙c 值在选用时，密封圈直径小的取最小值。

8）轴用Yx形密封圈挡圈

轴用Yx形密封圈挡圈结构图如图7-50 所示。

图7-50　轴用Yx形密封圈挡圈结构图

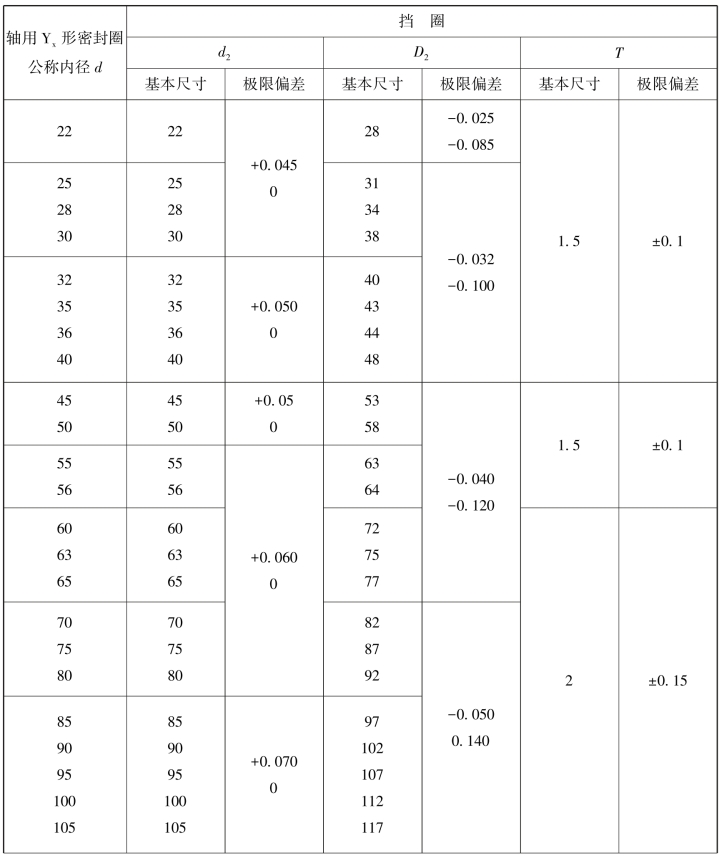

轴用Yx形密封圈挡圈形式与尺寸如表7-57 所示。

表7-57　轴用Yx形密封圈挡圈形式与尺寸　单位：mm

续表
