在开始设计模具前，应先创建一个“模具模型”（Mold Model），模具模型主要包括参考模型（Reference Model）和坯料（Workpiece）两部分，如图2.3.1所示。参考模型是设计模具的参考，它来源于设计模型（零件），坯料是表示直接参与熔料成型的模具元件。

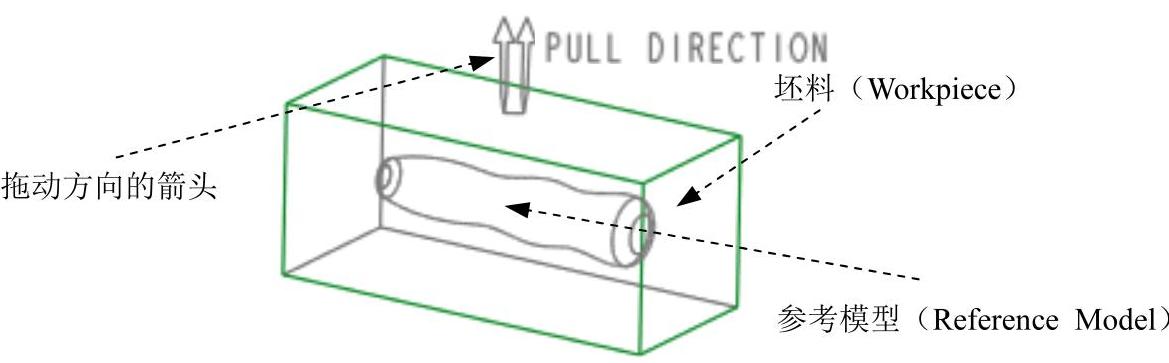

图2.3.1 模具模型

关于设计模型（Design Model）与参考模型（Reference Model）

模具的设计模型（零件）通常代表产品设计者对其最终产品的构思。设计模型一般在Creo3.0的零件模块环境（Part Mode）或装配模块环境（Assembly Mode）中提前创建。通常设计模型几乎包含所有的设计元素，但不包含制模技术所需要的元素。一般情况下，设计模型不设置收缩。为了方便零件的模具设计，在设计模型中最好创建开模所需要的拔模和圆角特征。(www.daowen.com)

模具的参考模型通常表示应浇注的零件。参考模型通常用收缩命令进行收缩。有时设计模型中包含有需要进行变更的设计元素，在这种情况下，这些元素也应在参考模型上更改，模具设计模型是参考模型的源。设计模型与参考模型间的关系取决于创建参考模型时所用的方法。

装配参考模型时，可将设计模型几何复制（通过参考合并）到参考模型。在这种情况下，可将收缩应用到参考模型、创建拔模、倒圆角和其他特征，所有这些改变都不会影响设计模型。但是，设计模型中的任何改变会自动在参考模型中反映出来。另一种方法是，可将设计模型指定为模具的参考模型，在这种情况下，它们是相同的模型。

以上两种情况下，当在“模具”模块中工作时，可设置设计模型与模具之间的参数关系，一旦设定了关系，在改变设计模型时，任何相关的模具元件都会被更新，以反映所进行的改变。
