Step1.打开文件。选择D：\cat21.6\work\ch05\front_cover.CATPart文件，单击按钮，进入“零件设计”工作台。

说明：在打开模型文件后，如果图形窗口不是在“零件设计”工作台，此时可以通过选择下拉菜单命令，将工作台切换至“零件设计”工作台。

Step2.定义模具名称。

（1）在特征树中选取并右击，在系统弹出的快捷菜单中选择命令，此时系统弹出“属性”对话框。

（2）在该对话框中选择选项卡，在文本框中输入文件名“front_cover_mold”，单击按钮，完成模具名称的定义。

Step3.创建模具坐标系。

（1）选择命令。选择下拉菜单命令，系统弹出“轴系定义”对话框。

（2）在该对话框中单击按钮，完成模具坐标系的创建，结果如图5.58所示。

(www.daowen.com)

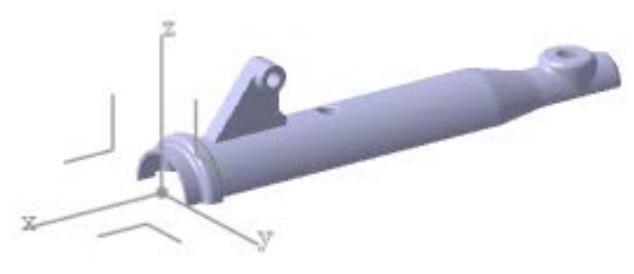

图5.58 创建模具坐标系

Step4.创建模具几何体。

（1）在特征树中右击，在系统弹出的快捷菜单中选择命令。

（2）在特征树中选取并右击，在系统弹出的快捷菜单中选择命令，此时系统弹出“选择性粘贴”对话框。

（3）在该对话框中选择选项，然后单击按钮。

（4）更改模具几何体名称。在特征树中选取并右击，在系统弹出的快捷菜单中选择命令；在系统弹出“属性”对话框中选择选项卡，然后在文本框中输入文件名“front_cover_parting”；单击按钮。

Step5.隐藏零件几何体。在特征树中选取并右击，在系统弹出的快捷菜单中选择命令。
