如何在原始设计零件中删除破孔？

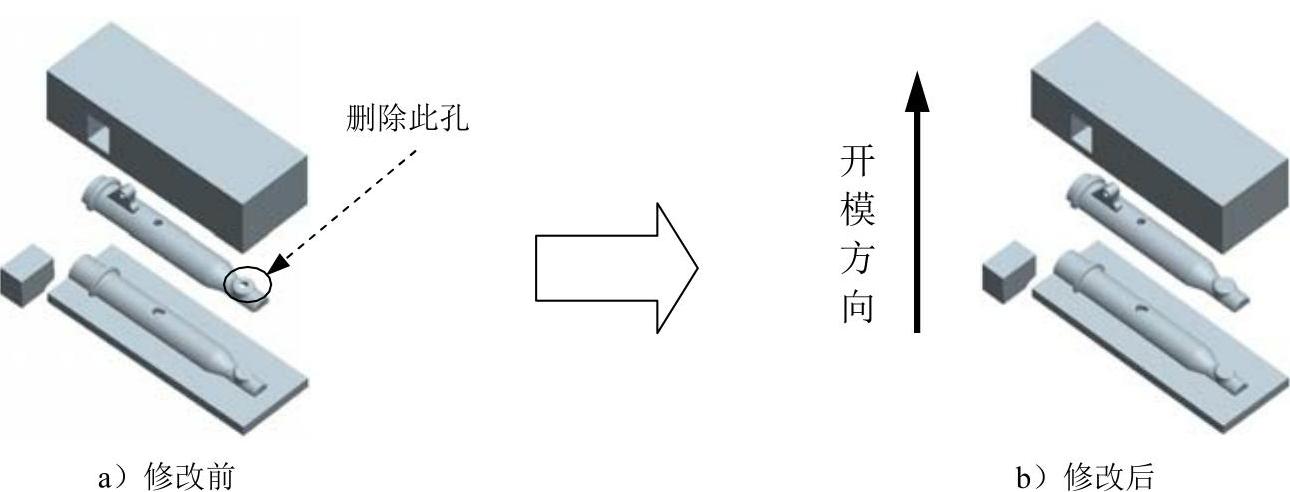

本例中，在原始设计零件中删除了一个破孔（图9.3.10），该孔的轴线方向与开模平行。由于模具分型面是采用“复制”参考模型表面的方法创建的，因而需要重新定义分型面。

图9.3.10 范例4

Task1.设置工作目录及打开模具模型文件

将工作目录设置至D:\creo3.3\work\\ch09.03.04，打开文件front_cover_mold_ok.asm。

Task2.修改原始设计零件

Step1.选择下拉菜单命令，打开零件front_cover.prt。

Step2.删除原始设计零件上图9.3.11所示的孔特征。在模型树中右击，选择快捷菜单中的命令。系统弹出“删除”对话框，单击按钮。

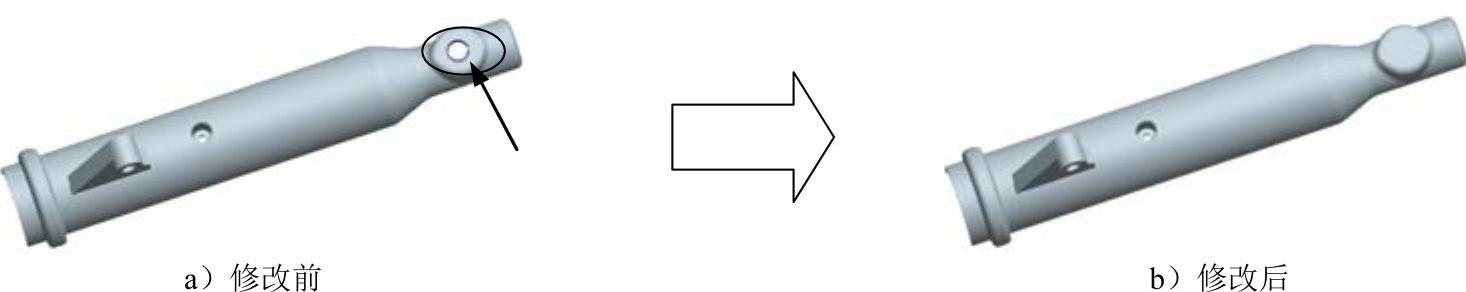

图9.3.11 删除孔特征

Task3.更新参考模型(https://www.daowen.com)

Step1.选择下拉菜单命令，切换到模具窗口。

Step2.单击功能选项卡区域中的“模具显示”按钮，显示参考模型、坯料和分型面MAIN_PT_SURF。

Step3.对模型树进行设置，使“特征”项目在模型树中显示出来。选择屏幕左侧导航卡中的命令，在弹出的“模型树项”对话框中选中复选框，单击按钮。

Step4.将模型树中的符号移至的下面，然后单击功能选项卡区域中的“重新生成”按钮，更新参考模型。

Task4.更新模具设计

Step1.将模型树中的符号移至模型树的最下面。

Step2.单击“重新生成”按钮，更新模具设计。

Task5.通过开模重验证更新后的模具

选择功能选项卡区域中的“模具开模”按钮，可观察到更新后的模具开启成功，单击命令，选择下拉菜单命令，保存文件。
