打造外壳模型：基于拉伸和除料特征的实例

实例概述

该实例是一个外壳模型，主要运用基本的拉伸和除料特征，该零件模型及路径查找器如图3.1所示。

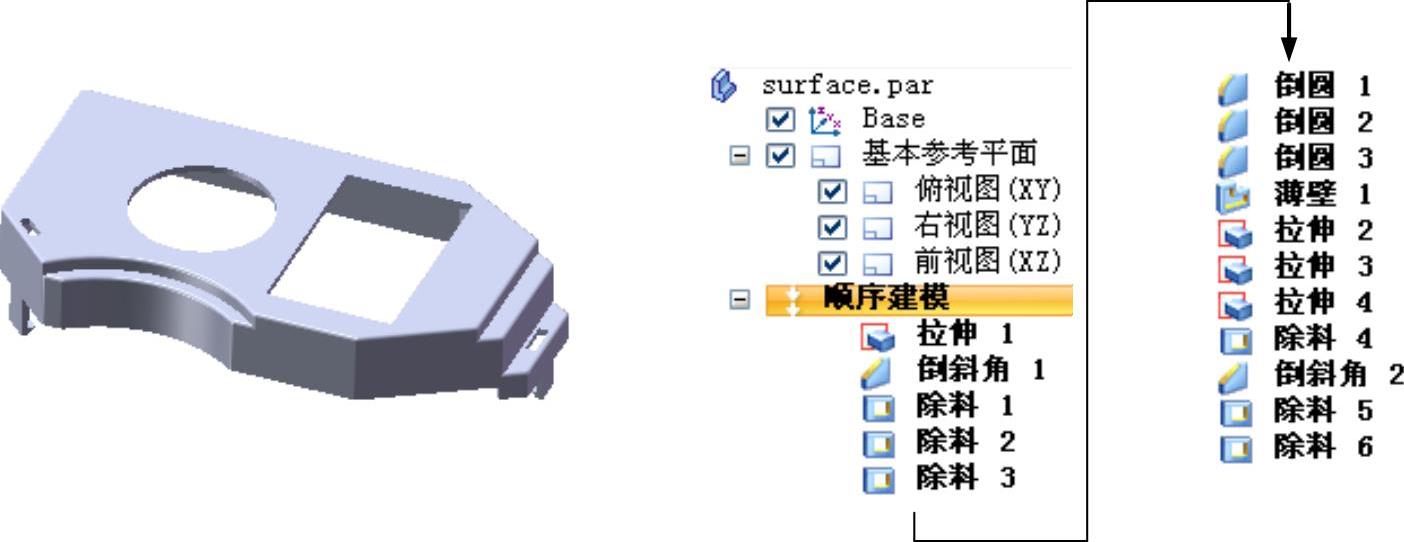

图3.1 零件模型和路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch03\reference\文件下的语音视频讲解文件surface-r01.exe。

Step1.打开文件D：\sest10.3\work\ch03\surface_ex.par。

Step2.创建图3.2所示的除料特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图3.3所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

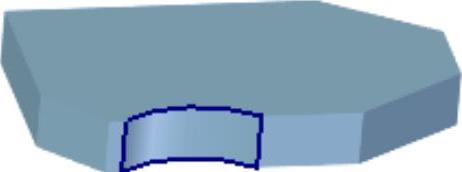

图3.2 除料特征1

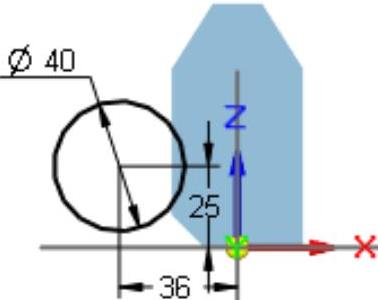

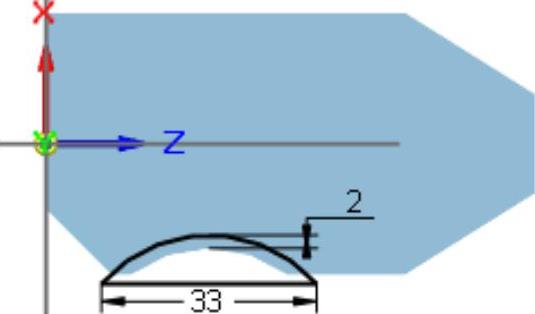

图3.3 截面草图

Step3.创建图3.4所示的除料特征2。在区域中单击按钮，选取图3.4所示的模型表面作为草图平面，绘制图3.5所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值2，然后按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征2的创建。

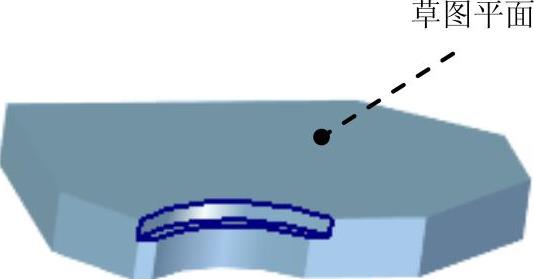

图3.4 除料特征2

图3.5 截面草图

Step4.创建图3.6所示的除料特征3。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图3.7所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为两侧除料，单击按钮，单击按钮，完成除料特征3的创建。

Step5.创建图3.8b所示的倒圆特征1。选取图3.8a所示的模型边线为倒圆的对象，倒圆半径值为1。

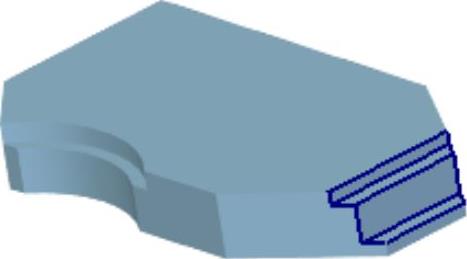

图3.6 除料特征3

图3.7 截面草图

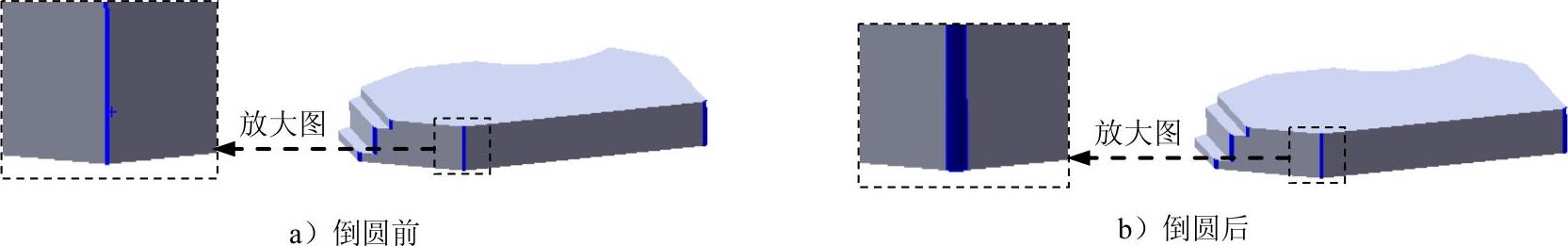

图3.8 倒圆特征1

Step6.创建图3.9b所示的倒圆特征2。选取图3.9a所示的模型边线为倒圆的对象，倒圆半径值为1。

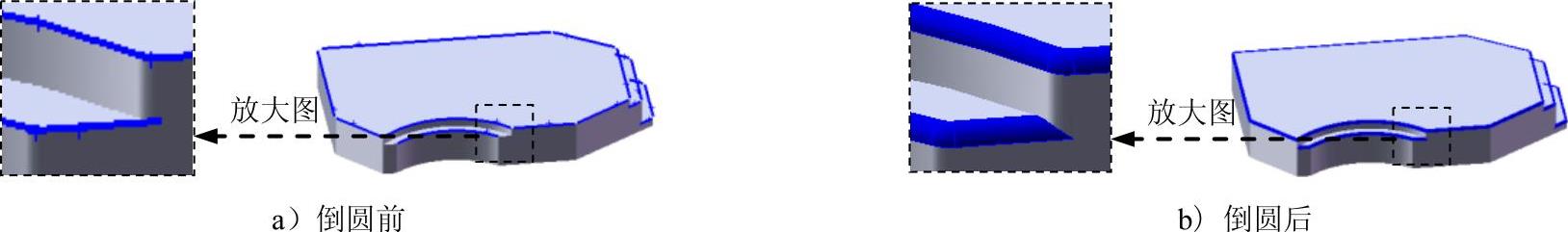

图3.9 倒圆特征2

Step7.创建图3.10b所示的倒圆特征3。选取图3.10a所示的模型边线为倒圆的对象，倒圆半径值为0.5。

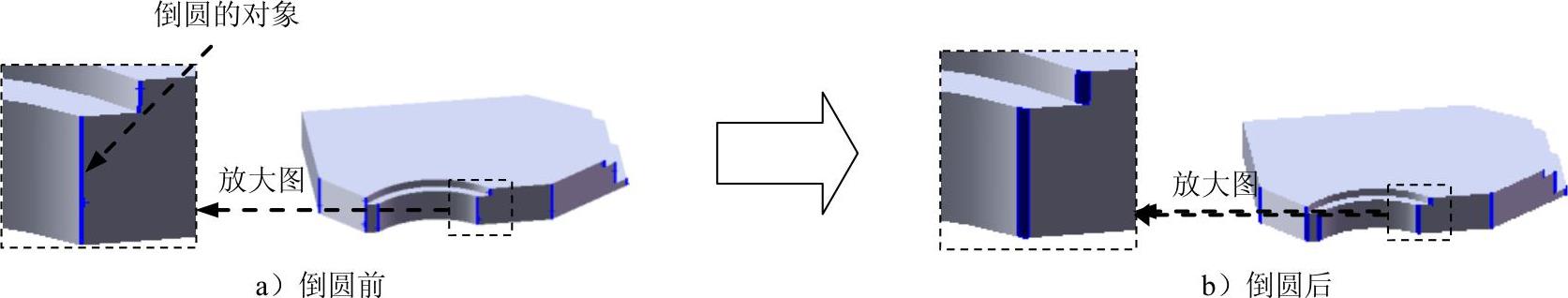

图3.10 倒圆特征3

Step8.创建图3.11b所示的薄壁特征。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值1，然后右击；选择图3.11a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征的创建。(https://www.daowen.com)

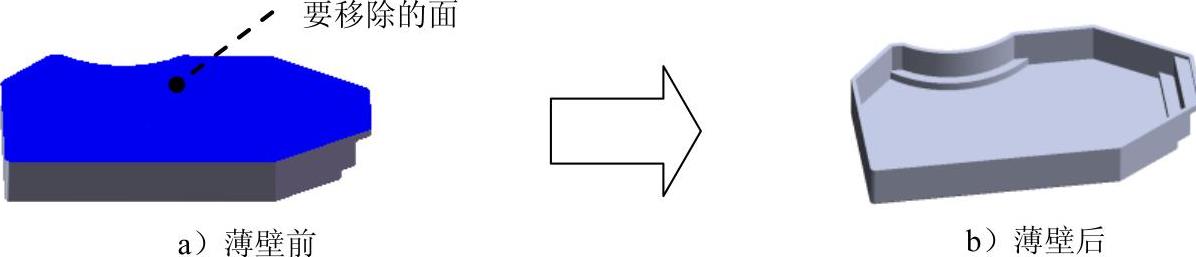

图3.11 薄壁特征

Step9.创建图3.12所示的拉伸特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图3.13所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值2，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

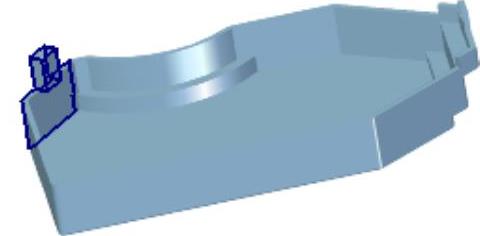

图3.12 拉伸特征2

图3.13 截面草图

Step10.创建图3.14所示的拉伸特征3。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，绘制图3.15所示的截面草图，绘制完成后，单击按钮；选择命令条中的“对称延伸”按钮，在下拉列表中输入值4，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

Step11.创建图3.16所示的拉伸特征4。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图3.17所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值6，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图3.14 拉伸特征3

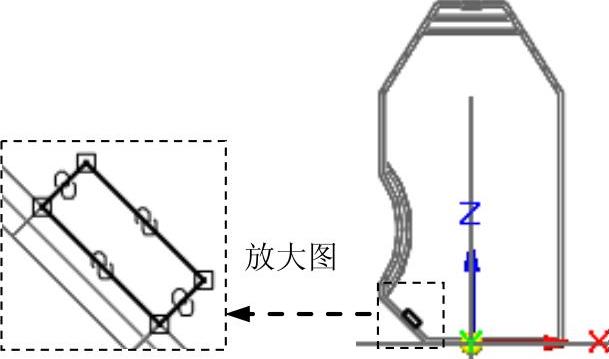

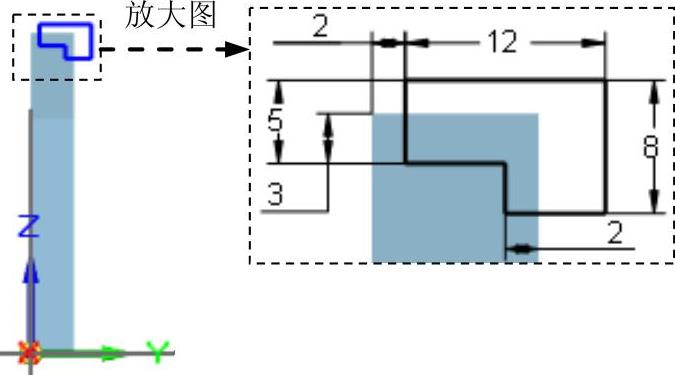

图3.15 截面草图

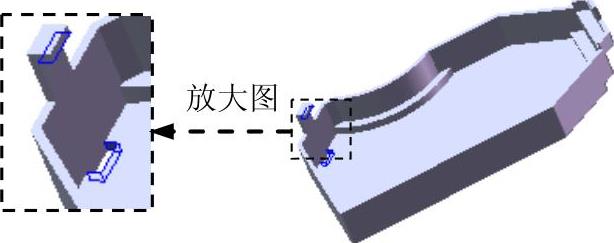

图3.16 拉伸特征4

图3.17 截面草图

Step12.创建图3.18所示的除料特征4。在区域中单击按钮，选取前视图（XZ）作为草图平面，绘制图3.19所示的截面草图；绘制完成后，单击按钮，选择命令条中的“非对称拉伸”按钮，单击“贯通”按钮，除料方向为Y轴正方向，在图形区空白区域单击；单击“有限范围”按钮，在下拉列表中输入值5，除料方向为Y轴负方向，在图形区空白区域单击；单击按钮，单击按钮，完成除料特征4的创建。

图3.18 除料特征4

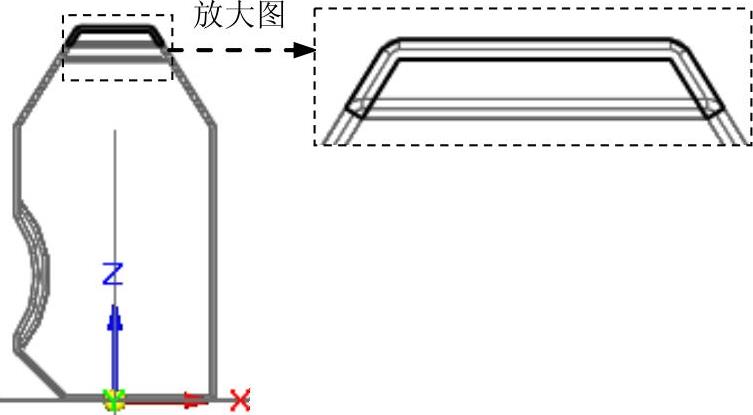

图3.19 截面草图

Step13.创建图3.20b所示的倒斜角特征2。选取图3.20a所示的模型边线为倒斜角的对象，倒斜角回切值为1.5。

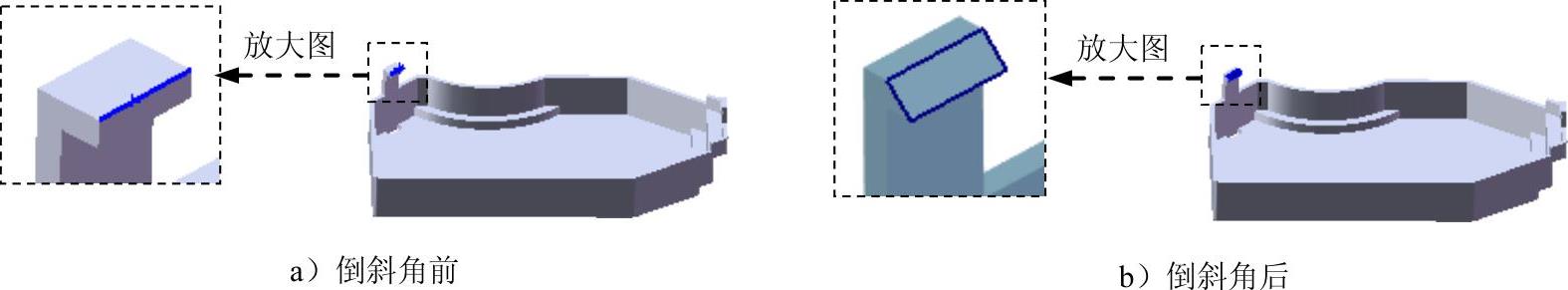

图3.20 倒斜角特征2

Step14.后面的详细操作过程请参见随书光盘中video\ch03\reference\文件下的语音视频讲解文件surface-r02.exe。

学习拓展：扫一扫右侧二维码，可以免费学习更多视频讲解。

讲解内容：曲面的基本概念，常用的曲面设计方法及流程。
