如何创建和保存带拉伸特征的箱体模型？

实例概述:

本实例介绍了一个简单箱体的设计过程。主要讲述拉伸、基准面、边倒圆等特征命令的应用。在创建特征的过程中，需要注意所用到的技巧和注意事项。零件模型及相应的模型树如图3.1所示。

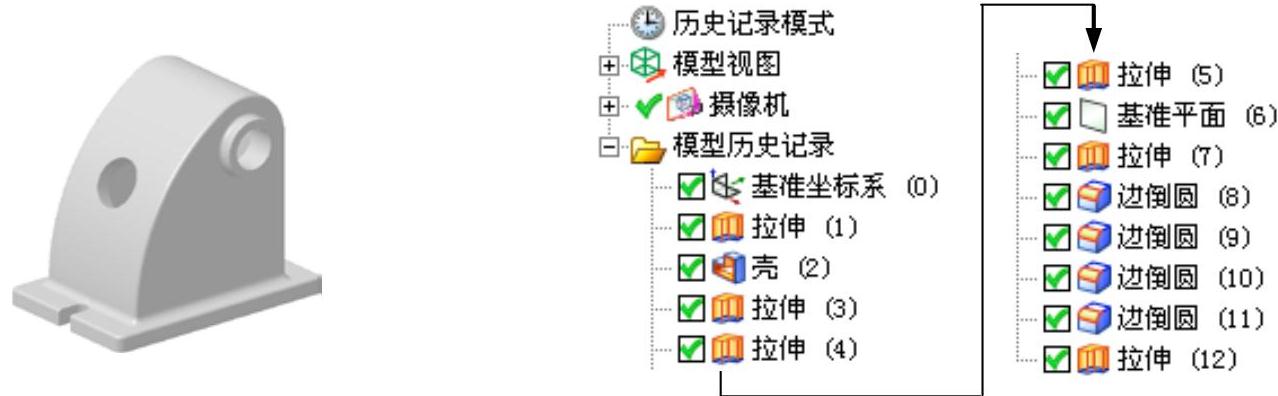

图3.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称box，单击按钮，进入建模环境。

Step2.创建图3.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取YZ基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图3.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

图3.2 拉伸特征1

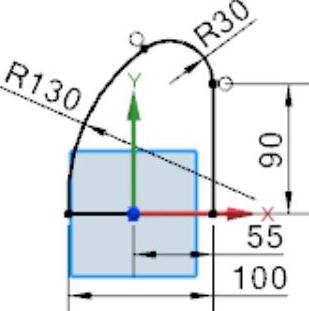

图3.3 截面草图

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-40；在区域的下拉列表中选择选项，并在其下的文本框中输入值40，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

Step3.创建图3.4所示的抽壳特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）在区域单击按钮，选取图3.5所示的面为移除面，并在文本框中输入值10，采用系统默认方向。

（3）单击按钮，完成抽壳特征1的创建。

图3.4 抽壳特征1

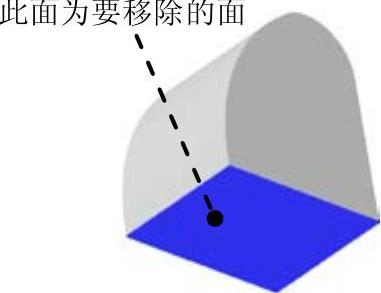

图3.5 定义移除面

Step4.创建图3.6所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取XY基准平面为草图平面，单击按钮。

②进入草图环境，绘制图3.7所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值10；在区域中选择选项，采用系统默认的求和对象。

（4）单击“拉伸”对话框中的按钮，完成拉伸特征2的创建。

图3.6 拉伸特征2

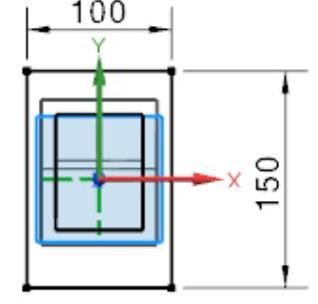

图3.7 截面草图

Step5.创建图3.8所示的拉伸特征3。选择下拉菜单命令，选取图3.9所示的平面为草图平面，取消选中区域的复选框，绘制图3.10所示的截面草图，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值8；在区域的下拉列表中选择选项，采用系统默认的求和对象。

图3.8 拉伸特征3

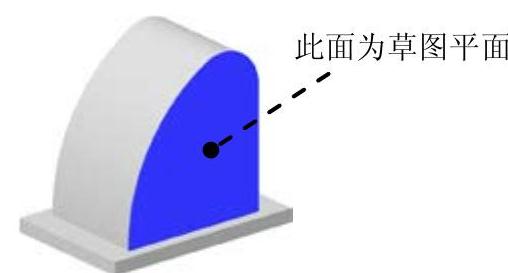

图3.9 定义草图平面

图3.10 截面草图

Step6.创建图3.11所示的拉伸特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图3.12所示的平面为草图平面。(https://www.daowen.com)

②进入草图环境，绘制图3.13所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并单击区域的“反向”按钮；在区域的下拉列表中选择选项，采用系统默认的求差对象。

（4）单击“拉伸”对话框中的按钮，完成拉伸特征4的创建。

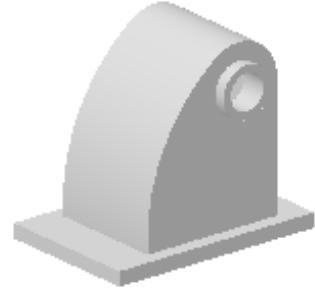

图3.11 拉伸特征4

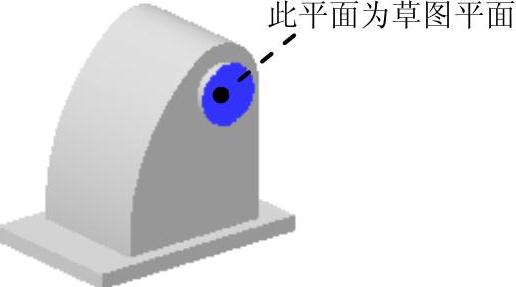

图3.12 定义草图平面

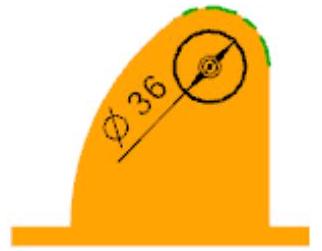

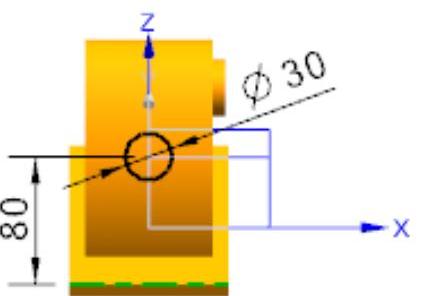

图3.13 截面草图

Step7.创建图3.14所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在的下拉列表中选择选项，在区域中单击区域，选取图3.15所示的面为相切面，然后单击区域，选取图3.15所示的边线为基准平面所通过的边线。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

图3.14 基准平面1

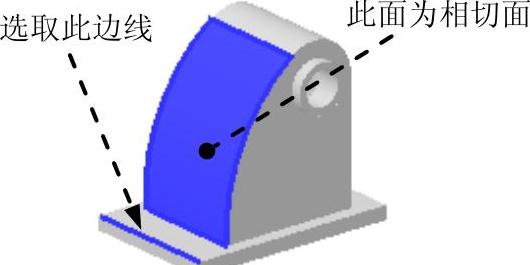

图3.15 基准平面参照

Step8.创建图3.16所示的拉伸特征5。选择下拉菜单命令，选取基准平面1为草图平面，绘制图3.17所示的截面草图，在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选取图3.18所示的面为拉伸终止面；在区域的下拉列表中选择选项，采用系统默认的求差对象，单击按钮，完成拉伸特征5的创建。

图3.16 拉伸特征5

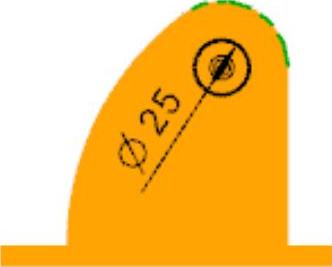

图3.17 截面草图

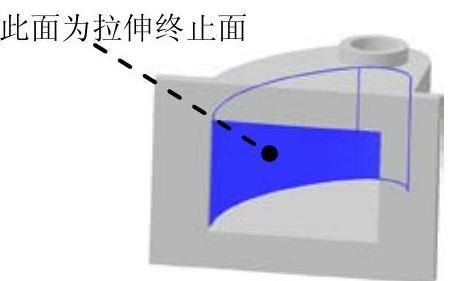

图3.18 定义拉伸终止面

Step9.创建图3.19b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图3.19a所示的4条边为边倒圆参照，并在文本框中输入值5。

（3）单击按钮，完成边倒圆特征1的创建。

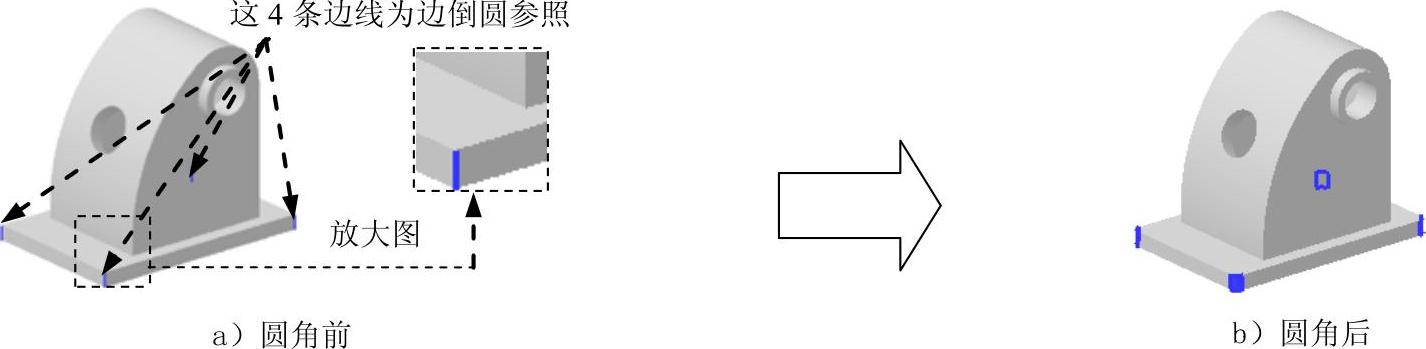

图3.19 边倒圆特征1

Step10.创建边倒圆特征2。选取图3.20a所示的边线为边倒圆参照，其圆角半径值为2。

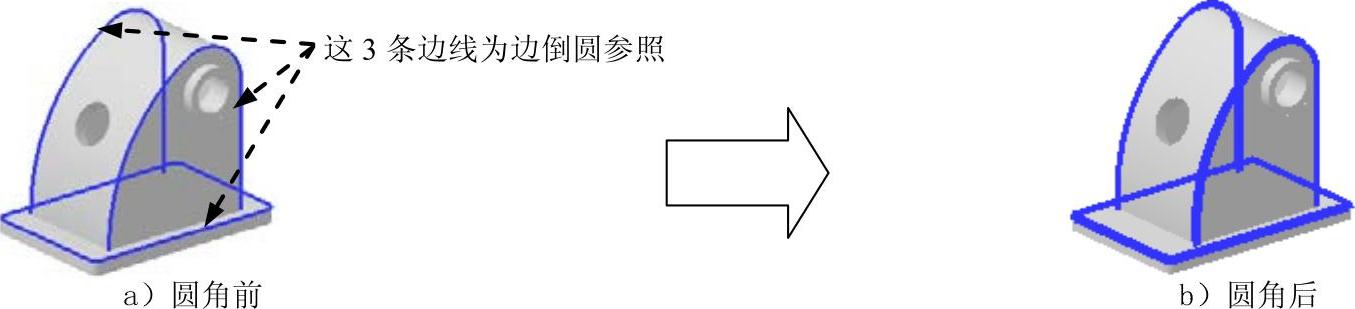

图3.20 边倒圆特征2

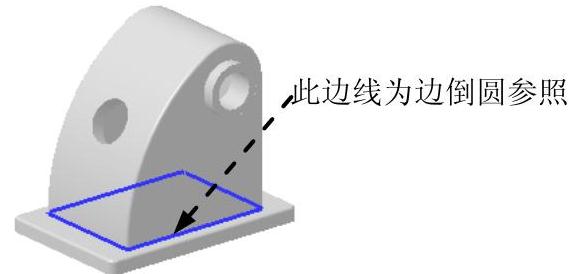

Step11.创建边倒圆特征3。选取图3.21所示的边线为边倒圆参照，其圆角半径值为5。

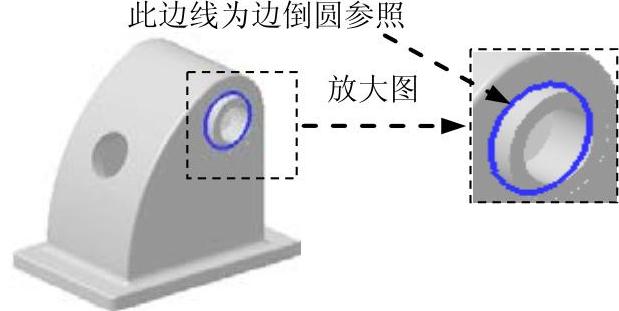

Step12.创建边倒圆特征4。选取图3.22所示的边线为边倒圆参照，其圆角半径值为2。

图3.21 选取边倒圆参照

图3.22 选取边倒圆参照

Step13.创建图3.23所示的拉伸特征6。选择下拉菜单命令，选取XY基准平面为草图平面，绘制图3.24所示的截面草图，在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，采用系统默认的求差对象。

图3.23 拉伸特征6

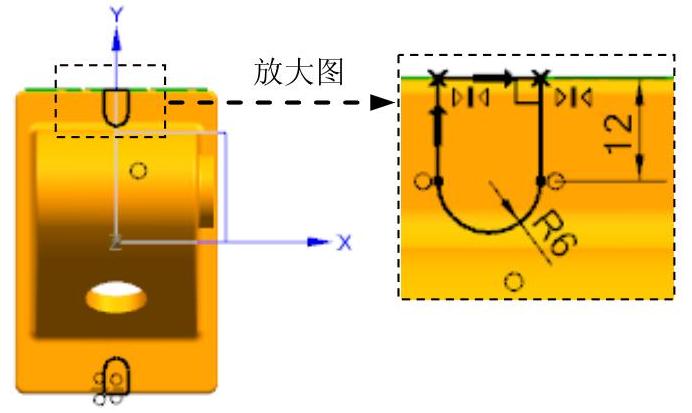

图3.24 截面草图

Step14.保存零件模型。选择下拉菜单命令，即可保存零件模型。
