应用特征命令创建钻头零件模型，桥接曲线的巧妙应用

实例概述:

本实例介绍了钻头的设计过程。主要是讲述实体回转、创建基准面、螺旋线、桥接曲线、扫掠等特征命令的应用。在本例中曲线的桥接看似平常，但是用桥接曲线创建扫掠特征从而使“螺纹”尾部特征得以巧妙处理是非常重要的。零件模型及相应的模型树如图9.1所示。

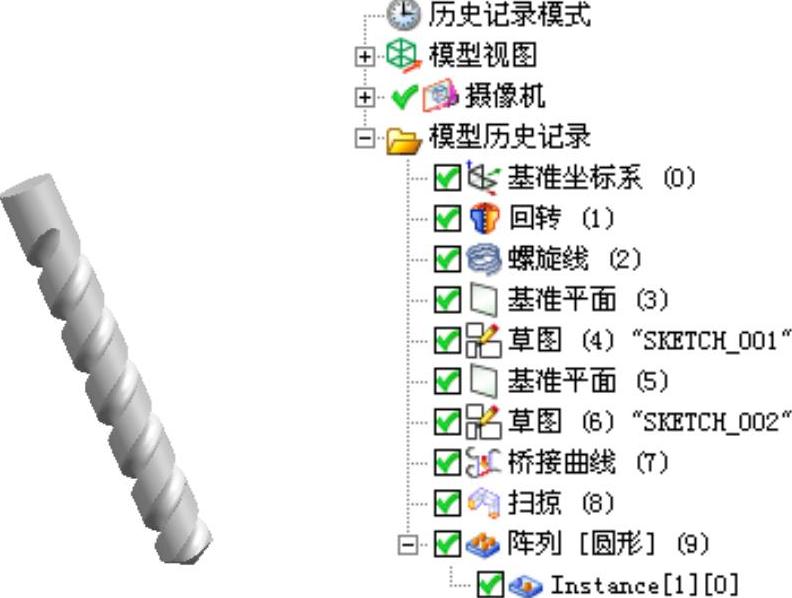

图9.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称driller，单击按钮，进入建模环境。

Step2.创建图9.2所示的回转特征1。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框，选中复选框。

②定义草图平面。选取YZ基准平面为草图平面，单击按钮。

③进入草图环境，绘制图9.3所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取ZC基准轴为旋转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360，其他参数采用系统默认设置。

（5）单击按钮，完成回转特征1的创建。

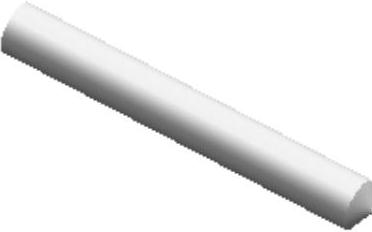

图9.2 回转特征1

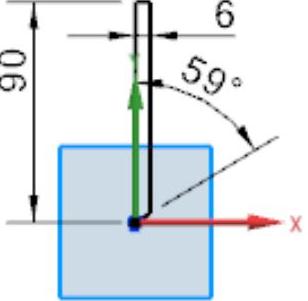

图9.3 截面草图

Step3.创建图9.4所示的螺旋线特征。

（1）选择命令。选择下拉菜单命令，系统弹出“螺旋线”对话框。

（2）定义类型和方位。在“螺旋线”对话框下拉列表中选择选项，单击区域的“CSYS对话框”按钮，系统弹出“CSYS”对话框，在“CSYS”对话框的下拉列表中选择选项，单击对话框中的按钮，系统返回到“螺旋线”对话框。

（3）定义大小。在“螺旋线”对话框区域中选中单选项，在下拉列表中选择选项，然后输入直径值为12。

（4）定义螺距。在“螺旋线”对话框区域的下拉列表中选择选项，然后输入螺距值为25。

（5）定义长度。在“螺旋线”对话框区域的下拉列表中选择选项，在文本框中输入值3。

（6）定义旋转方向。在“螺旋线”对话框区域的下拉列表中选择选项。

（7）单击“螺旋线”对话框中的按钮，完成螺旋线特征的创建。

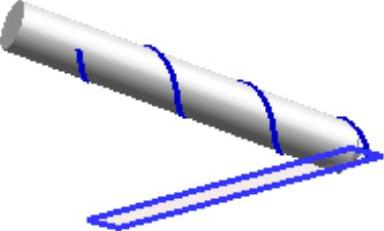

Step4.创建图9.5所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项；在绘图区域选取图9.6所示的螺旋线的端点，其他参数采用系统默认方向。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

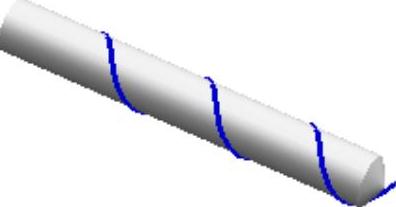

图9.4 螺旋线特征

图9.5 基准平面1

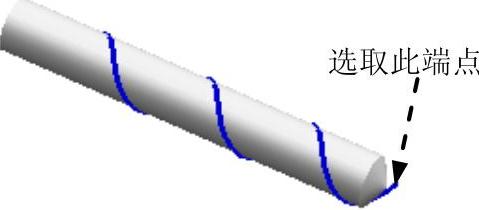

图9.6 定义基准平面

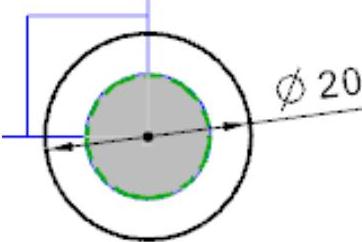

Step5.创建图9.7所示的草图1。

（1）选择命令。选择下拉菜单命令，系统弹出“创建草图”对话框，取消选中复选框。(https://www.daowen.com)

（2）定义草图平面。选取基准平面1为草图平面，单击“创建草图”对话框中的按钮。

（3）进入草图环境，绘制图9.7所示的草图1。

（4）选择下拉菜单命令（或单击按钮），退出草图环境。

说明：图9.7所示的截面草图圆心与螺旋线的端点重合。

Step6.创建图9.8所示的基准平面2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取图9.8所示的平面，在文本框中输入值-10。

（3）在“基准平面”对话框中单击按钮，完成基准平面2的创建。

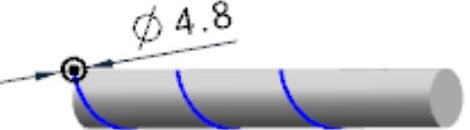

图9.7 草图1

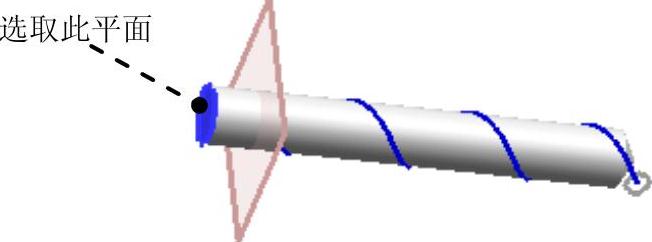

图9.8 基准平面2

Step7.创建图9.9所示的草图2。选择下拉菜单命令，选取基准平面2为草图平面，绘制图9.9所示的草图2，单击按钮，退出草图环境。

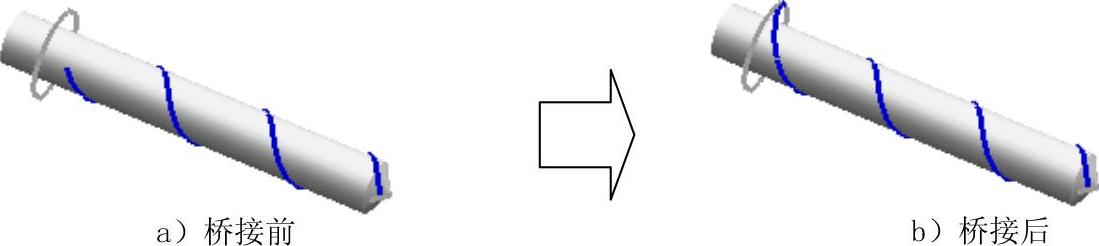

Step8.创建图9.10所示的桥接曲线特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“桥接曲线”对话框。

（2）定义桥接曲线。选取Step7所创建的截面草图2为起始对象，选取Step3所创建的螺旋线特征为终止对象，在区域中单击选项卡，在下拉列表中选择选项，在后文本框中输入值30；单击选项卡，在下拉列表中选择选项，在后文本框中输入值0。

（3）单击“桥接曲线”对话框中的按钮，完成桥接曲线特征的创建。

图9.9 草图2

图9.10 桥接曲线特征

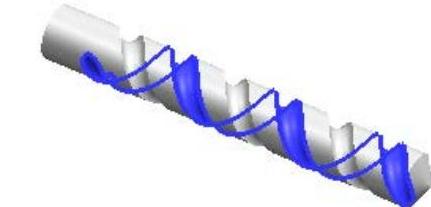

Step9.创建图9.11所示的扫掠特征。

（1）选择命令。选择下拉菜单命令（或单击工具栏中的按钮），系统弹出“沿引导线扫掠”对话框。

（2）定义截面线串。在区域中单击按钮，在绘图区选取Step5所创建的截面草图1为扫掠的截面曲线串。

（3）定义引导线串。在区域中单击按钮，在绘图区选取Step3所创建的螺旋线特征为扫掠的引导线串。

（4）其他设置。将区域中的和都设为0，在区域的下拉列表中选择选项，采用系统默认目标体，单击按钮，完成扫掠特征的创建。

Step10.创建图9.12所示的阵列特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框。

（2）在绘图区选取Step9所创建的扫掠特征。

（3）定义阵列类型。在“阵列特征”对话框区域的下拉列表中选择选项。

（4）指定方向。在区域中，激活，指定ZC基准轴为指定矢量。

（5）在“阵列特征”对话框下拉列表中选择选项，在的文本框中输入值2，在的文本框中输入值180。

（6）单击“阵列特征”对话框中的按钮，完成阵列特征的创建。

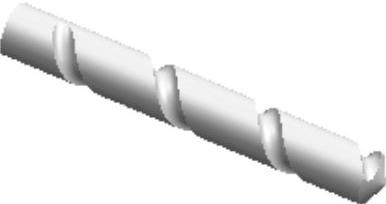

图9.11 扫掠特征

图9.12 阵列特征

Step11.保存零件模型。选择下拉菜单命令，即可保存零件模型。
