如何制作24小时钟外壳:Step by Step

更新于 2026年10月14日 理论教育 下载文章 版权反馈
【摘要】:图24.1 零件模型及模型树Step1.新建文件。图24.10 实例几何体特征图24.11 修剪特征图24.12 定义修剪对象投影方向设置。选择下拉菜单命令,系统弹出“实例几何体”对话框。图24.15 实例几何体特征2图24.16 定义目标体图24.17 定义工具体Step12.创建边倒圆特征1。选取图24.19所示的两条边线为边倒圆参照,其圆角半径值为2。

实例概述:

本例模型是源于生活的一个模型──时钟外壳,当然为了适合讲解对此模型做了必要修整。此例中值得注意的是模型装饰面的设计,并且对于这种非常规则的装饰面创建一个就已足够,其余的通过阵列的方法可以得到,这一点在产品设计中被广泛采用。零件模型及相应的模型树如图24.1所示。

图示

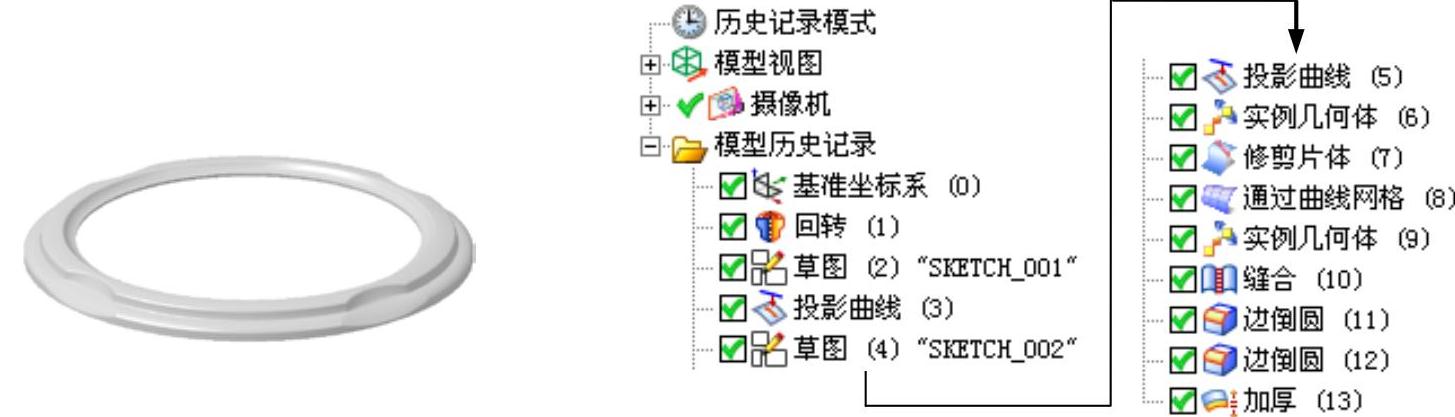

图24.1 零件模型及模型树

Step1.新建文件。选择下拉菜单图示图示图示命令,系统弹出“新建”对话框。在图示选项卡的图示区域中选取模板类型为图示,在图示文本框中输入文件名称clock_surface,单击图示按钮,进入建模环境。

Step2.创建图24.2所示的回转特征1。

(1)选择命令。选择图示图示图示图示图示命令(或单击图示按钮),系统弹出“回转”对话框。

(2)定义回转特征截面。

①单击图示区域中的图示按钮,系统弹出“创建草图”对话框。

②定义草图平面。选取ZX基准平面为草图平面,选中图示区域的图示复选框,单击图示按钮。

③进入草图环境,绘制图24.3所示的截面草图。

④选择下拉菜单图示图示图示命令(或单击图示按钮),退出草图环境。

(3)定义回转轴。在绘图区域中选取ZC基准轴为旋转轴。

(4)定义回转角度。在“回转”对话框图示区域的图示下拉列表中选择图示选项,并在其下的图示文本框中输入值0,在图示下拉列表中选择图示选项,并在其下的图示文本框中输入值360;在图示下拉列表中选择图示选项,其他参数采用系统默认设置。

(5)单击图示按钮,完成回转特征1的创建。

图示

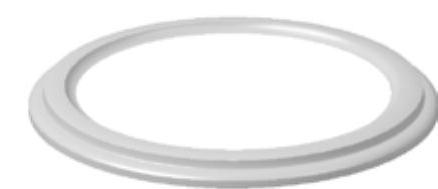

图24.2 回转特征1

图示

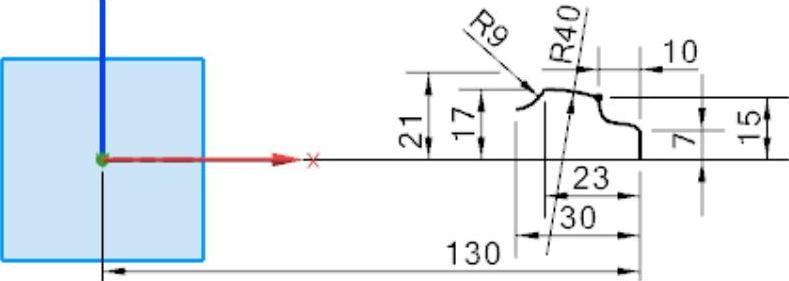

图24.3 截面草图

Step3.创建图24.4所示的草图1。

(1)选择命令。选择下拉菜单图示图示图示命令,系统弹出“创建草图”对话框。

(2)定义草图平面。选取XY基准平面为草图平面,取消选中图示区域的图示复选框,单击图示按钮。

(3)进入草图环境,绘制图24.4所示的草图1。

(4)选择下拉菜单图示图示图示命令(或单击图示按钮),退出草图环境。

Step4.创建图24.5所示的投影曲线特征1。

(1)选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出“投影曲线”对话框。

(2)选取投影曲线。在图形区选取Step3所创建的草图1为投影曲线,单击中键确认。

(3)选取投影曲面。在图形区选取图24.6所示的曲面为投影曲面。

(4)完成投影曲线创建。在图示区域的下拉列表中选择图示选项,在其下的图示下拉列表中选择图示选项;单击图示按钮,完成投影曲线特征1的创建。

图示

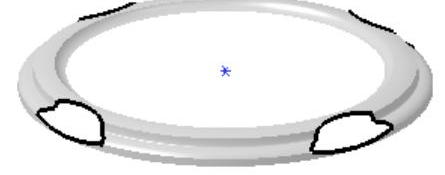

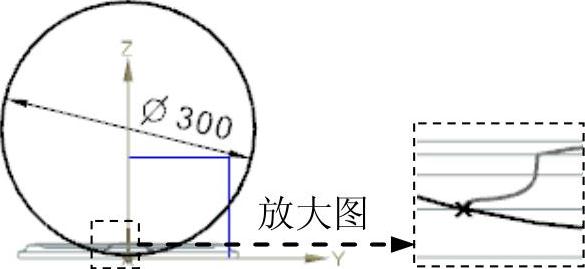

图24.4 草图1

图示

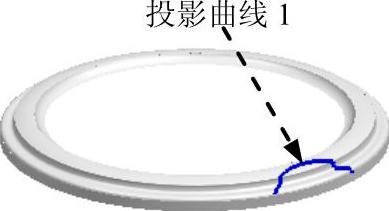

图24.5 投影曲线特征1

图示

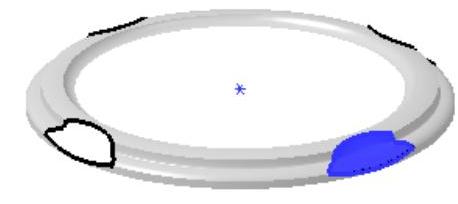

图24.6 定义投影曲面

Step5.创建图24.7所示的草图2。

(1)选择命令。选择下拉菜单图示图示图示命令,系统弹出“创建草图”对话框。

(2)定义草图平面。选取YZ基准平面为草图平面,单击“创建草图”对话框中的图示按钮。

(3)进入草图环境,绘制图24.7所示的草图2。

(4)选择下拉菜单图示图示图示命令(或单击图示按钮),退出草图环境。

Step6.创建图24.8所示的投影曲线特征2。

(1)选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出“投影曲线”对话框。

(2)选取投影曲线。在图形区选取Step5所创建的草图2为投影曲线,单击中键确认。

(3)选取投影曲面。在图形区选取图24.9所示的曲面为投影曲面。

(4)完成投影曲线创建。在图示区域的下拉列表中选择图示选项,在其下的图示下拉列表中选择图示选项;单击图示按钮,完成投影曲线2的创建。

图示

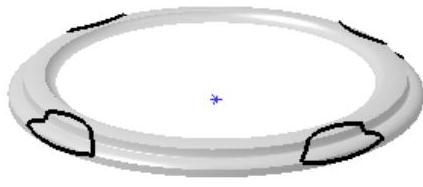

图24.7 草图2

图示

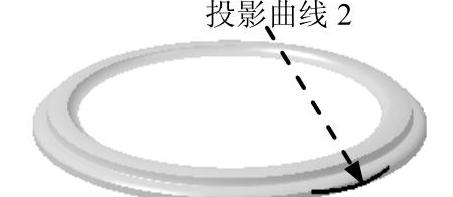

图24.8 投影曲线特征2

图示

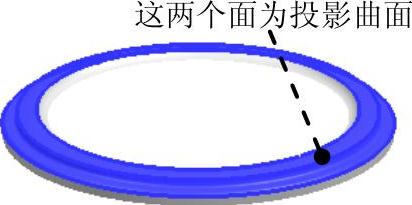

图24.9 定义投影曲面

Step7.创建图24.10所示的实例几何体特征1。

(1)选择下拉菜单图示图示图示图示图示命令,系统弹出“实例几何体”对话框。

(2)定义实例几何体。在图示下拉列表中选取图示选项,选取Step4和Step6所创建的投影曲线特征1和2,在图示下拉列表中选择图示选项;选取坐标原点为旋转点。

(3)定义引用参数。在图示文本框中输入值90,在图示文本框中输入值0,在图示文本框中输入值3。(https://www.daowen.com)

(4)单击图示按钮,完成实例几何体特征1的创建。

Step8.创建图24.11所示的修剪特征。

(1)选择命令。选择下拉菜单图示图示图示图示图示命令(或单击图示按钮),系统弹出“修剪片体”对话框。

(2)定义目标体。选取Step2所创建的回转特征1为修剪的目标体。

(3)定义边界对象。依次选取图24.12所示的投影曲线为修剪边界。

图示

图24.10 实例几何体特征

图示

图24.11 修剪特征

图示

图24.12 定义修剪对象

(4)投影方向设置。在图示区域的下拉列表中选择图示选项,在图示区域中选取图示选项。

(5)单击图示按钮,完成曲面的修剪。

Step9.创建图24.13所示的网格曲面特征。

(1)选择下拉菜单图示图示图示图示图示命令(或在“曲面”工具栏中单击“通过曲线网格”按钮图示),系统弹出“通过曲线网格”对话框。

(2)选择图24.14a所示的曲线串1,单击鼠标中键后选取曲线串2,并单击中键确认。再次单击中键后,选取图24.14b所示的曲线串3,单击鼠标中键后选取曲线串4,并单击中键确认。

(3)单击图示按钮,完成网格曲面特征的创建。

说明:在定义主曲线和交叉曲线时,注意调整方向,如图24.14所示。

图示

图24.13 网格曲面特征

图示

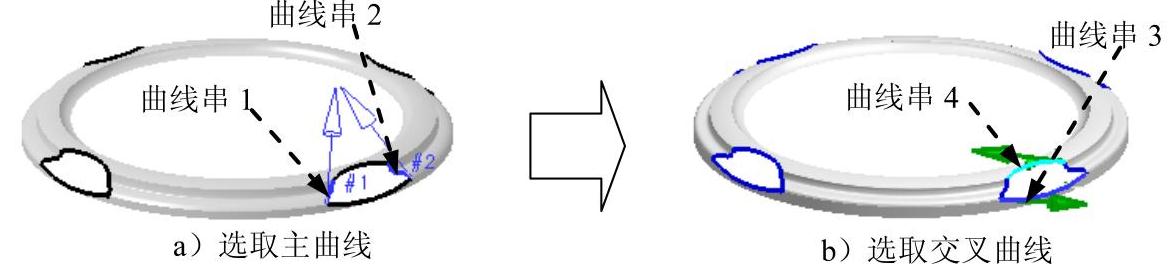

图24.14 定义网格曲面

Step10.创建图24.15所示的实例几何体特征2。

(1)选择下拉菜单图示图示图示图示图示命令,系统弹出“实例几何体”对话框。

(2)定义实例几何体。在图示下拉列表中选取图示选项,选取Step9所创建的网格曲面特征,在图示下拉列表中选择图示选项;选取坐标原点为旋转点。

(3)定义引用参数。在图示文本框中输入值90,在图示文本框中输入值0,在图示文本框中输入值3。

(4)单击图示按钮,完成实例几何体2的创建。

Step11.缝合所示的曲面。

(1)选择下拉菜单图示图示图示图示图示命令,系统弹出“缝合”对话框。

(2)定义缝合对象。在图形区选取图24.16所示的曲面为目标体,选取图24.17所示的4个曲线网格特征为工具体。

(3)在“缝合”对话框中单击图示按钮,完成曲面的缝合操作。

图示

图24.15 实例几何体特征2

图示

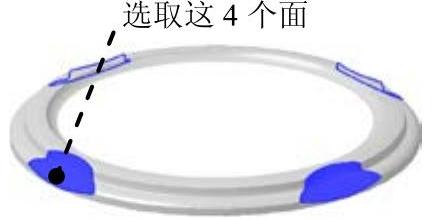

图24.16 定义目标体

图示

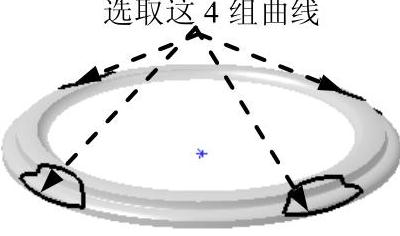

图24.17 定义工具体

Step12.创建边倒圆特征1。

(1)选择命令。选择下拉菜单图示图示图示图示图示命令(或单击图示按钮),系统弹出“边倒圆”对话框。

(2)在图示区域中单击图示按钮,选择图24.18所示的8条边线为边倒圆参照,并在图示文本框中输入值0.2。

(3)单击图示按钮,完成边倒圆特征1的创建。

Step13.创建边倒圆特征2。选取图24.19所示的两条边线为边倒圆参照,其圆角半径值为2。

Step14.创建曲面加厚特征。

(1)选择下拉菜单图示图示图示图示图示命令,系统弹出“加厚”对话框。

(2)在图形区选取图24.20所示的曲面。

(3)在“加厚”对话框的图示文本框中输入值1,单击图示按钮,完成曲面加厚特征的创建。

图示

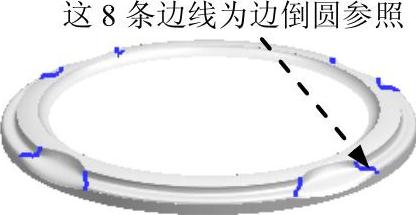

图24.18 选取边倒圆参照

图示

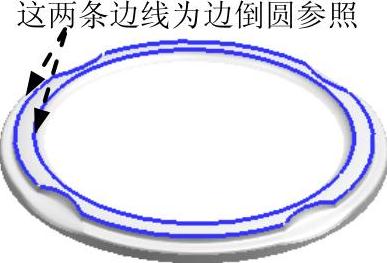

图24.19 选取边倒圆参照

图示

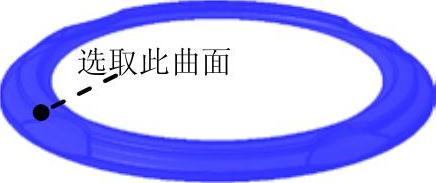

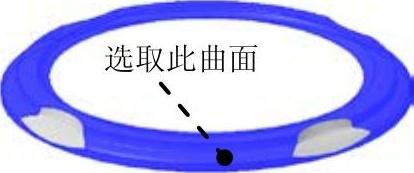

图24.20 定义加厚曲面

Step15.保存零件模型。选择下拉菜单图示图示图示命令,即可保存零件模型。
