创建外置按键步骤及技巧详解

外置按键（keystoke01）从上盖得到必要的基础尺寸后对其进行细化设计同样得到完整的外置按键零件。下面讲解外置按键的创建过程，零件模型及相应的模型树如图31.9.1所示。

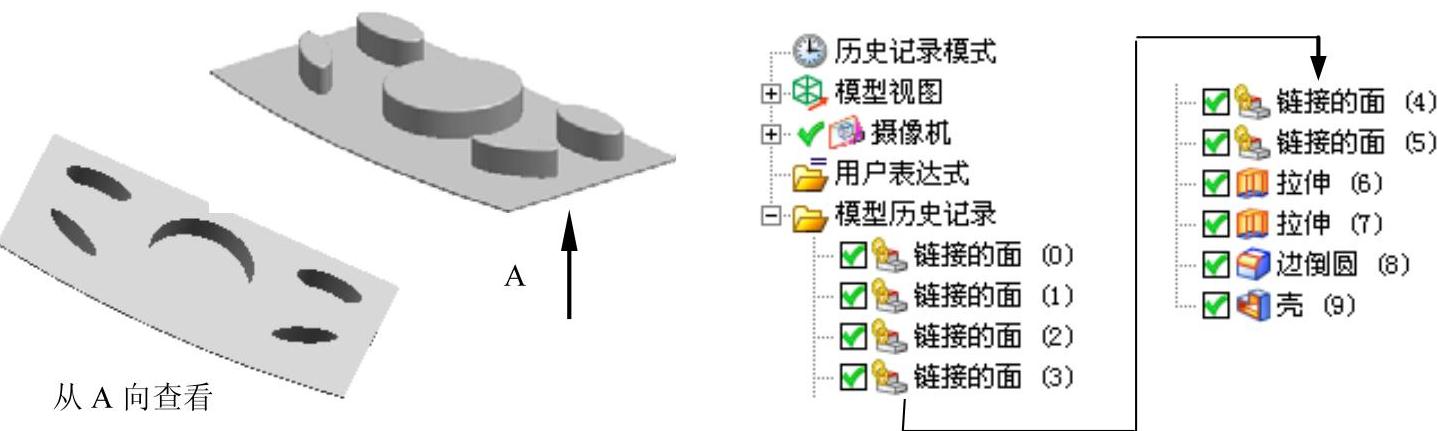

图31.9.1 零件模型及模型树

Step1.创建keystoke01层。

（1）在图形区的右侧单击“装配导航器”按钮，在弹出的“装配导航器”窗口中选择选项并右击，从系统弹出的快捷菜单中选择选项后的子选项。选取并右击，从系统弹出的快捷菜单中选择命令。选择选项并右击，从系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。

（2）在“新建级别”对话框中单击按钮，系统弹出“选择部件名”对话框。在文本框中输入部件名keystoke01，单击按钮，系统再次弹出“新建级别”对话框。

（3）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，在绘图区选取图31.9.2所示的面为要复制的几何体，单击按钮。系统重新弹出“新建级别”对话框。

（4）在“新建级别”对话框中单击按钮，完成keystoke01层的创建。

注意：在选取图31.9.2所示的面时，必须选取图中所示的5个按键孔的内表面。

Step2.在图形区的右侧单击“装配导航器”按钮，在弹出的“装配导航器”窗口中右击部件，在弹出的快捷菜单中选择命令，结果如图31.9.3所示。

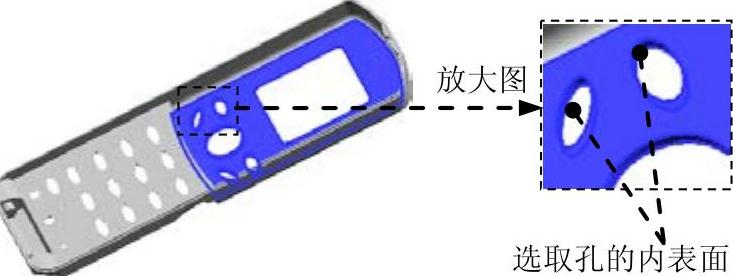

图31.9.2 定义外置按键面

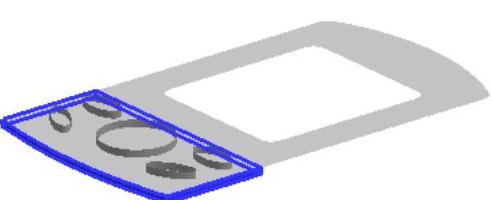

图31.9.3 外置按键面

Step3.创建图31.9.4所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取图31.9.5所示的平面为草图平面，单击按钮。

②进入草图环境，绘制图31.9.6所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1；在下拉列表中选择选项；在区域的下拉列表中选择选项；其他参数采用系统默认设置。

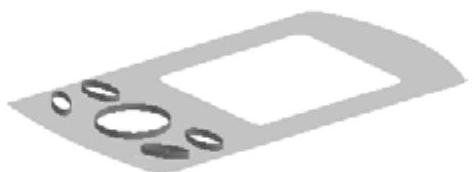

（4）单击按钮，完成拉伸特征1的创建。

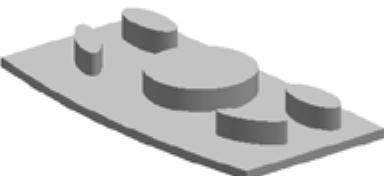

图31.9.4 拉伸特征1

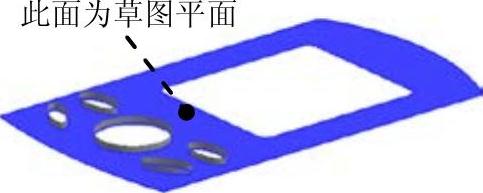

图31.9.5 截面草图

(https://www.daowen.com)

图31.9.6 截面草图

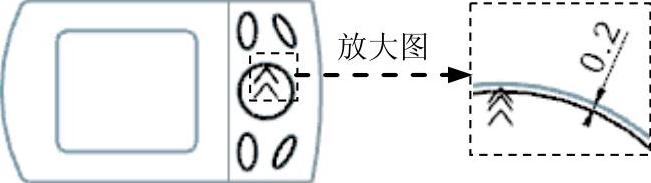

Step4.创建图31.9.7所示的拉伸特征2。选择下拉菜单命令，选取图31.9.8所示的平面为草图平面；绘制图31.9.9所示的截面草图（4个椭圆和1个圆弧都向内偏置0.2）；在区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值2.5；单击按钮，在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算，单击按钮，完成拉伸特征2的创建。

图31.9.7 拉伸特征2

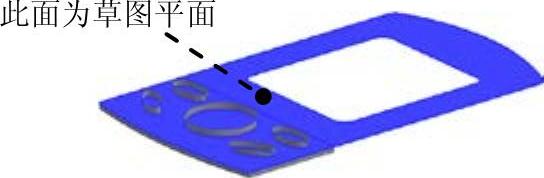

图31.9.8 定义草图平面

图31.9.9 截面草图

Step5设置隐藏。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“类选择”对话框。

（2）选择隐藏对象。单击“类选择”对话框中的按钮，系统弹出“根据类型选择”对话框，选择对话框列表中的选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框中的按钮。

（3）完成隐藏操作。单击对话框中的按钮，完成对设置对象的隐藏。

Step6.创建边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图31.9.10所示的5条边线为边倒圆参照，并在文本框中输入值0.3。

（3）单击按钮，完成边倒圆特征1的创建。

Step7.创建图31.9.11b所示的抽壳特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“抽壳”对话框。

（2）定义抽壳类型。在区域的下拉列表中选择选项。

（3）在区域单击按钮，选择图31.9.11a所示的5个面为要冲孔的面，并在文本框中输入值0.2，采用系统默认方向。

（4）单击按钮，完成抽壳特征的创建。

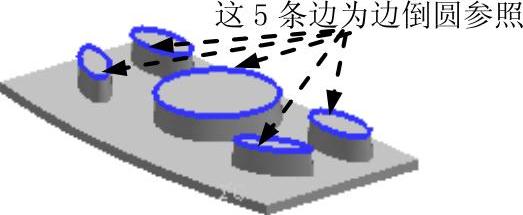

图31.9.10 选取边倒圆参照

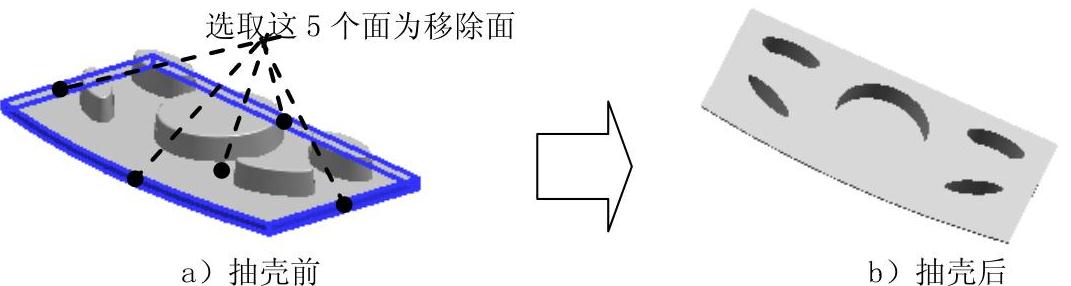

图31.9.11 抽壳特征

Step8.保存零件模型。选择下拉菜单命令，即可保存零件模型。
