切割式组合体表面的交线较多，形体不完整，一般在形体分析的基础上，对某些重要的线、面作投影分析，从而完成切割式组合体的三视图绘制。下面以图4.10 所示导向块为例来说明画图步骤。

（1）形体分析

图4.10 所示的导向块，可看成由四棱柱（长方体）切去简单形体Ⅰ、Ⅱ、Ⅲ、Ⅳ而形成，它的形体分析方法与前述轴承座的分析方法基本相同，只是各简单形体是切割下来的，而不是叠加上去的。

（2）主视图选择

选择原则如前面叠加式组合体主视图所述，应选择箭头所示A 向为主视图方向。

（3）画图步骤

画切割式组合体三视图时，通常先画出未被切割前的基本形体的投影，再逐次画出每次切割后的形体。具体画图过程如图4.11 所示。

(www.daowen.com)

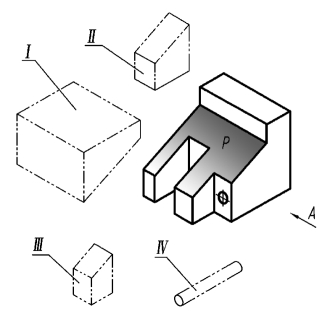

图4.10　导向块的形体分析

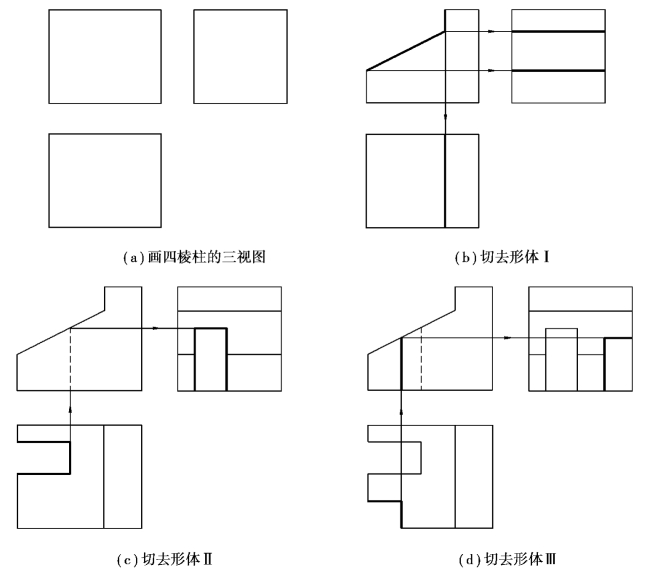

图4.11　导向块三视图的画图过程

画切割式组合体三视图应注意以下几点：

①画每个切割形体的投影时，应先从最能反映其形状特征且具有积聚性的投影画起，再按照投影关系画出其他视图。例如，切去形体Ⅰ时，应先画出主视图，再画出俯、左视图，如图4.11（b）所示；切去形体Ⅱ、Ⅲ时，应先画出俯视图，再画出主、左视图，如图4.11（c）、（d）所示。

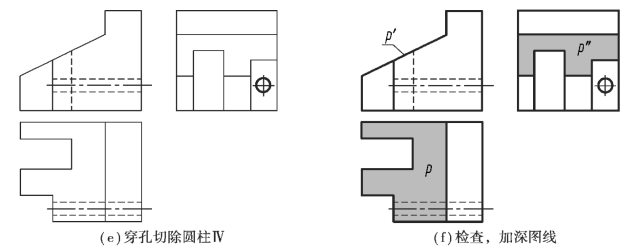

②注意切口截面投影的类似性。导向块上的P 平面为正垂面，其主视图积聚为直线，俯视图和左视图上为其类似形，如图4.11（f）所示。
