旋转视图和旋转剖视图的使用技巧

旋转视图又叫旋转截面视图，因为在创建旋转视图时常用到剖截面。它是从现有视图引出的，主要用于表达剖截面的剖面形状，因此常用于“工字钢”等零件。此剖截面必须和它所引出的那个视图相垂直。在Creo3.0工程图环境中，旋转视图的截面类型均为区域截面，即只显示被剖切的部分，因此在创建旋转视图的过程中不会出现“截面类型”菜单。

旋转剖视图是完整截面视图，但它的截面是一个偏距截面（因此需创建偏距剖截面）。它显示绕某一轴的展开区域的截面视图，在“绘图视图”对话框中用到的是“全部对齐”选项，且需选取某个轴。

1．旋转视图

旋转视图如图3.8.44所示，操作步骤如下。

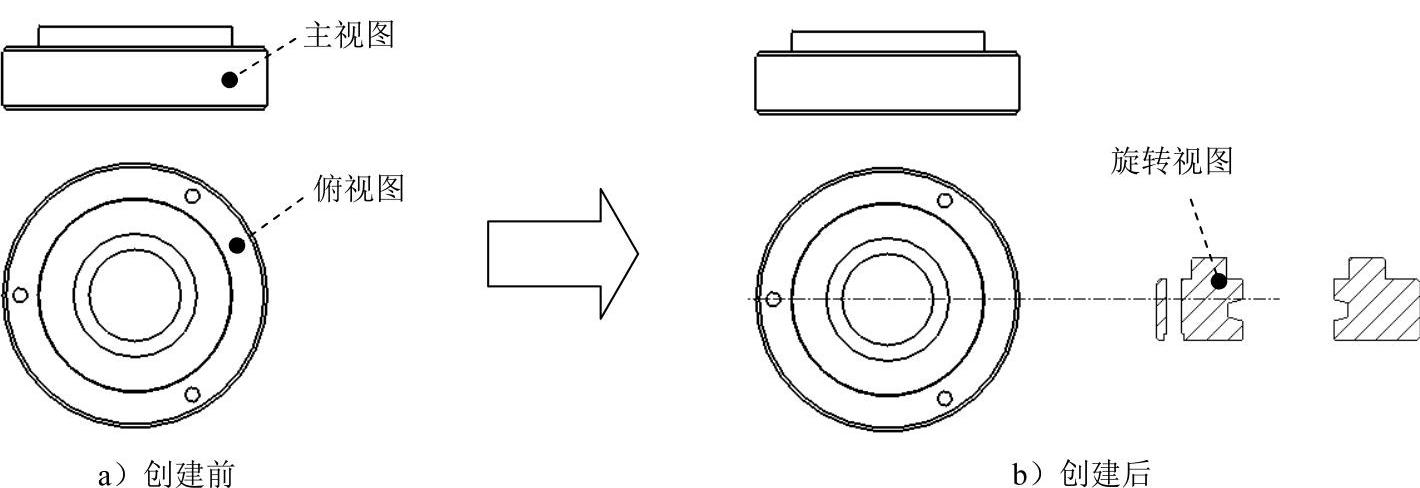

图3.8.44 旋转视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.07，打开文件cover_drw_1.drw。

Step2.在功能选项卡区域的选项卡中单击按钮。

Step3.在系统的提示下，单击所选取图形区中的俯视图。

Step4.在的提示下，在图形区的俯视图的右侧选取一点，系统立即生成旋转视图，并弹出图3.8.45所示的“绘图视图”对话框（系统已自动选取截面A，在此例中只有截面A符合创建旋转视图的条件；如果有多个截面符合条件，需读者自己选取）。

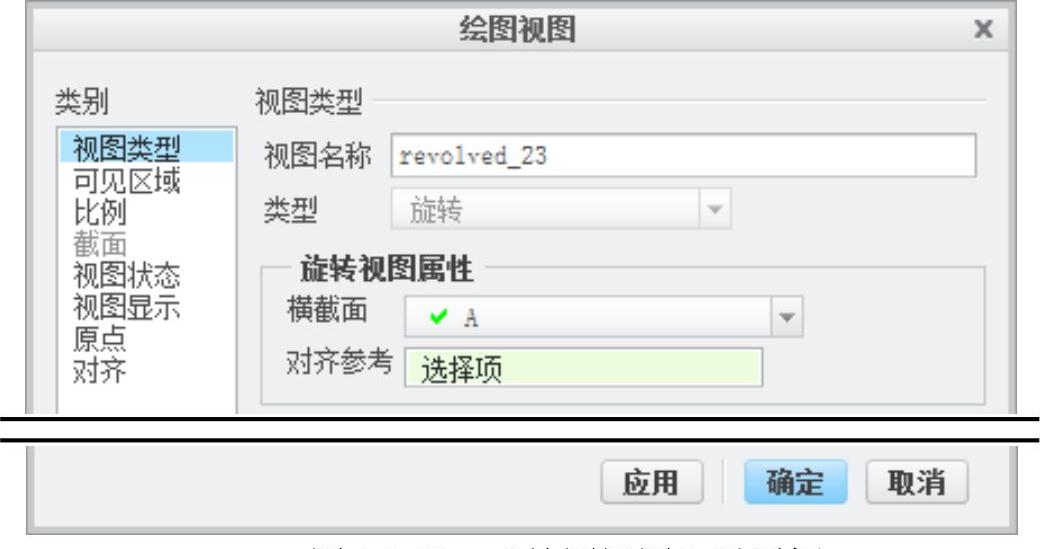

图3.8.45 “绘图视图”对话框

Step5.此时系统显示提示，一般不需要选取对称轴或基准，直接单击中键或在对话框中单击按钮完成旋转视图的创建（如果旋转视图和原俯视图重合在一起，可移动旋转视图到合适位置）。

2．旋转剖视图

旋转剖视图如图3.8.46所示，操作步骤如下。

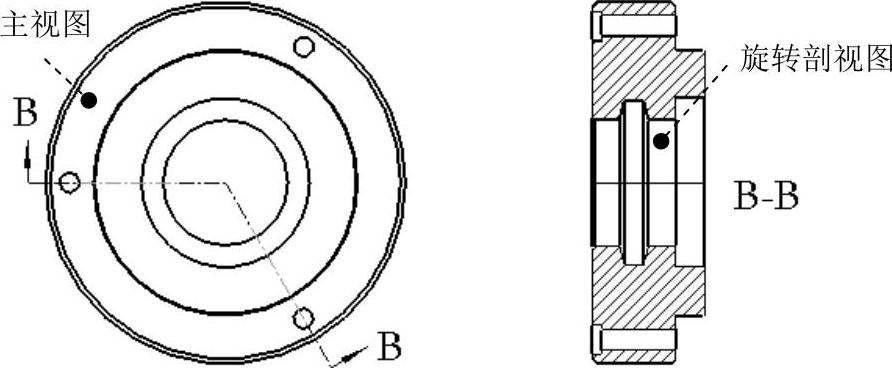

图3.8.46 旋转剖视图(https://www.daowen.com)

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.07，打开cover_drw_2.drw文件。

Step2.先单击选中图3.8.46所示的主视图，然后右击，从系统弹出的快捷菜单中选择命令。

Step3.在系统的提示下，在图形区的主视图的右侧任意位置单击放置投影图，并设置视图显示样式为消隐。

Step4.双击上一步中创建的投影视图，系统弹出“绘图视图”对话框。

Step5.设置剖视图选项。

（1）在图3.8.47所示的对话框中，选取区域中的选项。

（2）将设置为，将设置为，然后单击按钮。

（3）在下拉列表框中选取剖截面（B剖截面是偏距剖截面，在零件模块中已提前创建），在下拉列表框中选取选项。

（4）在系统的提示下选取图3.8.48所示的轴线（如果在视图中基准轴没有显示，需单击按钮打开基准轴的显示）。

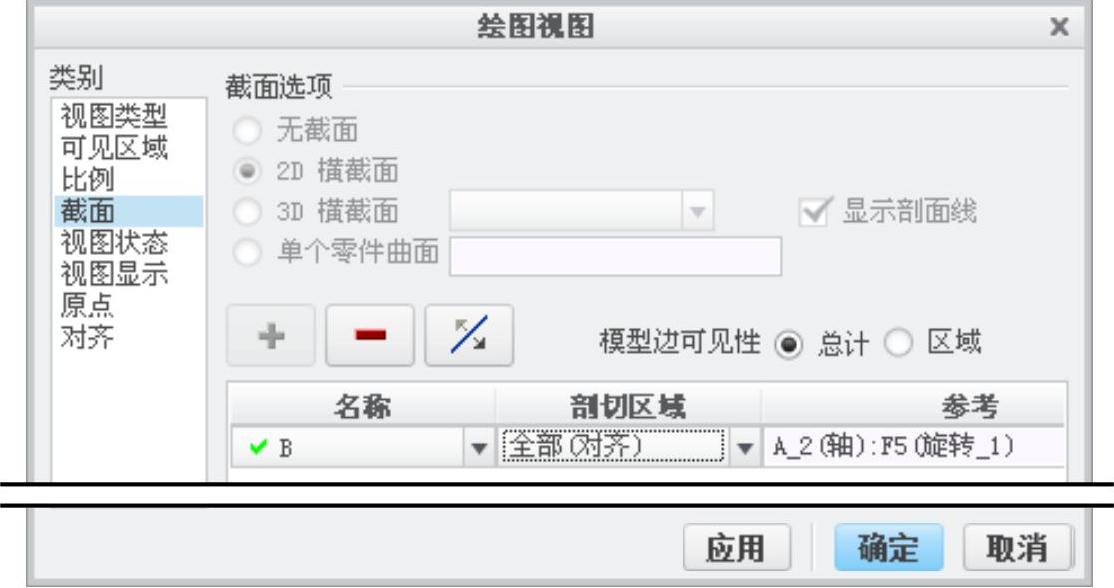

图3.8.47 “绘图视图”对话框

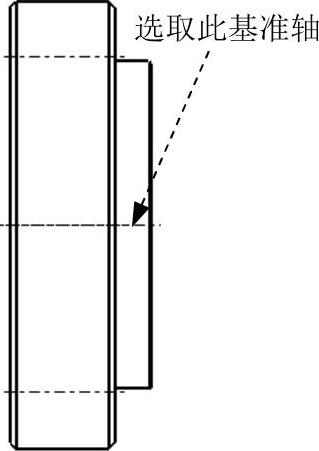

图3.8.48 选取基准轴

Step6.单击对话框中的按钮，关闭对话框。

Step7.添加箭头。选取图3.8.46所示的旋转剖视图，然后右击，从弹出的快捷菜单中选择命令；单击主视图，系统自动生成箭头。
