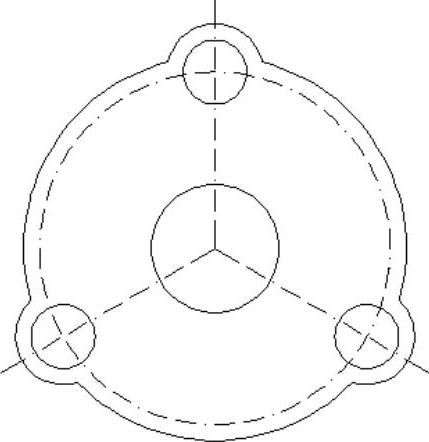

利用布尔运算绘制如图4-125所示的法兰盘。
图4-125 法兰盘零件图
光盘路径
光盘\动画演示\第4章\法兰盘.avi
操作步骤
图层设置。单击“默认”选项卡“图层”面板中的“图层特性”按钮
，设置两个新图层：
第一图层命名为“粗实线”，线宽0.3mm，其余属性为默认值。
第二图层命名为“中心线”，颜色红色，线型CENTER，其余属性为默认值。
将“粗实线层”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮

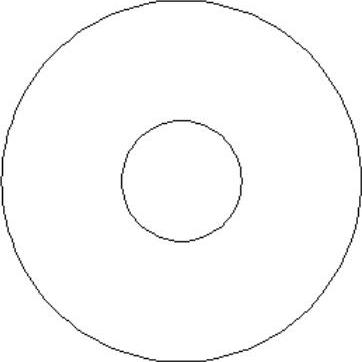

，指定任一点为圆心，分别绘制半径为60和20的同心圆，绘制结果如图4-126所示。
将“中心线层”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮
，以上步绘制圆的圆心为圆心，绘制半径为55的圆。
绘制中心线。单击“默认”选项卡“绘图”面板中的“直线”按钮
，以圆心为起点，终点坐标为（@0，75），结果如图4-127所示。
将“粗实线层”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮

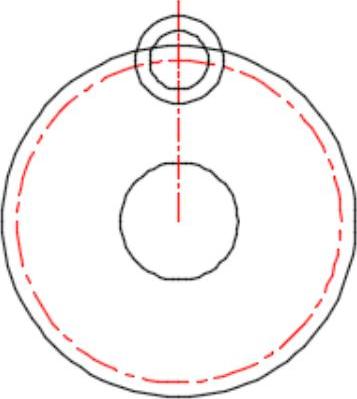

，以定位圆和中心线的交点为圆心，分别绘制半径为15和10的同心圆，结果如图4-128所示。
图4-126 绘制圆后的图形
图4-127 绘制中心线后的图形
图4-128 绘制圆后的图形(https://www.daowen.com)

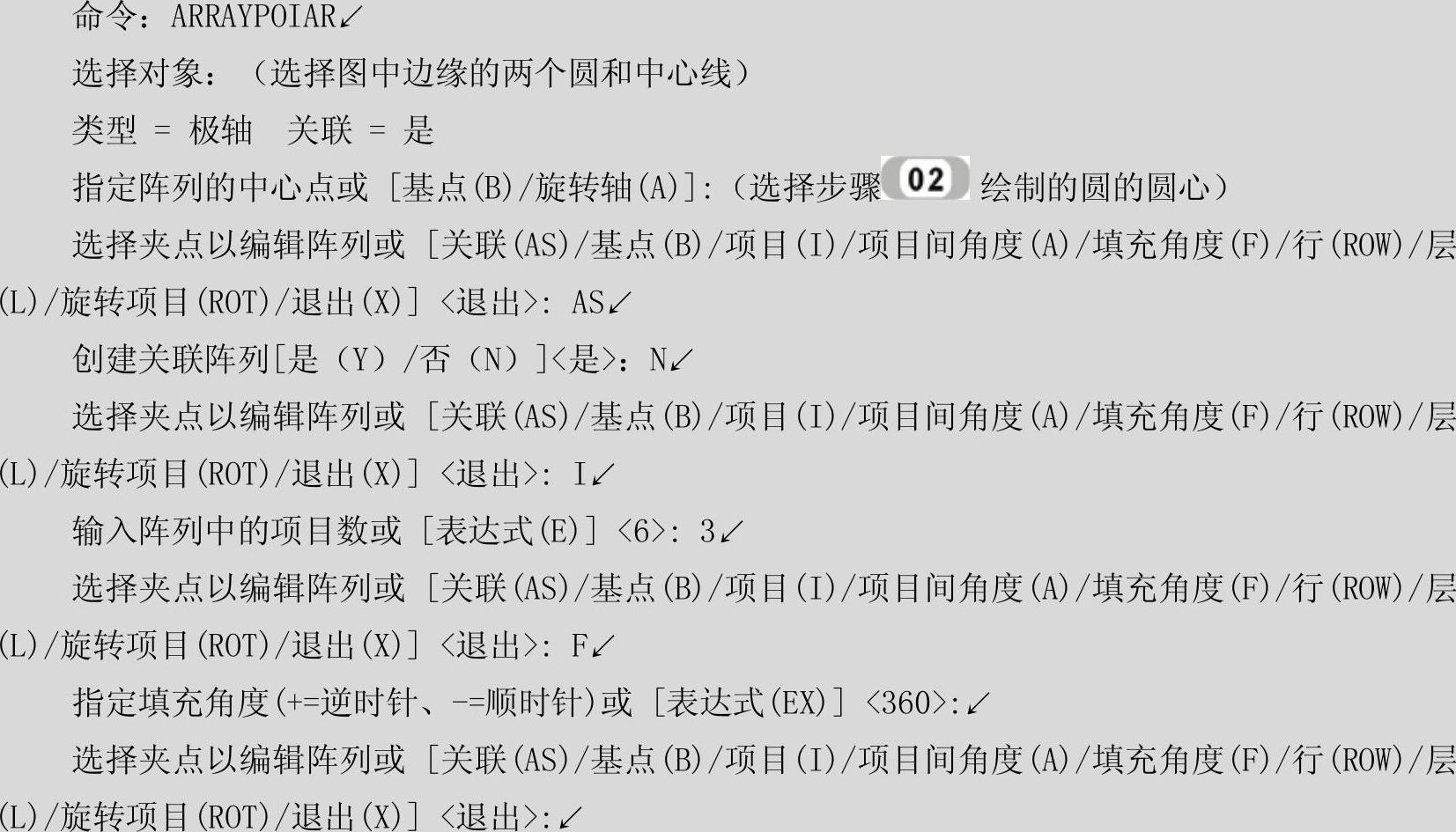

单击“默认”选项卡“修改”面板中的“阵列”按钮
，选取图中边缘的两个圆和中心线，进行阵列，命令行提示与操作如下：
结果如图4-129所示。

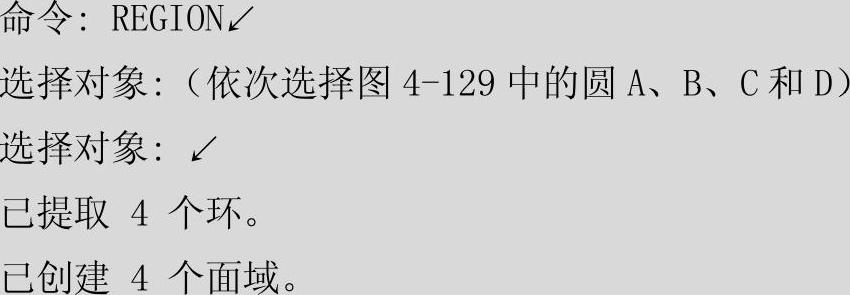

面域处理。单击“默认”选项卡“绘图”面板下拉菜单中的“面域”按钮
，命令行提示与操作如下：

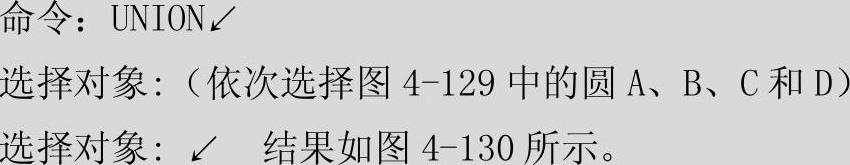

并集处理。单击“三维工具”选项卡“实体编辑”面板中的“并集”按钮
，命令行提示与操作如下：

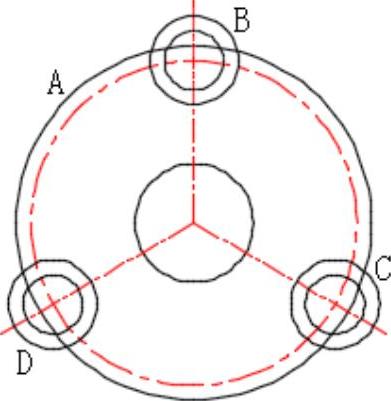

图4-129 阵列后的图形

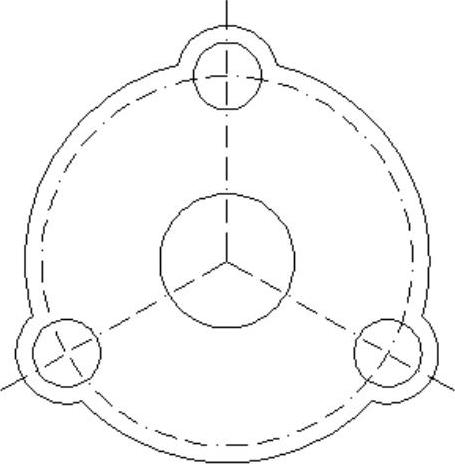

图4-130 并集后的图形

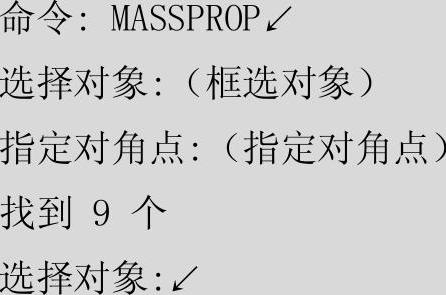

提取数据。选择菜单栏中的“工具”→“查询”→“面域/质量特性”命令，命令行提示与操作如下：

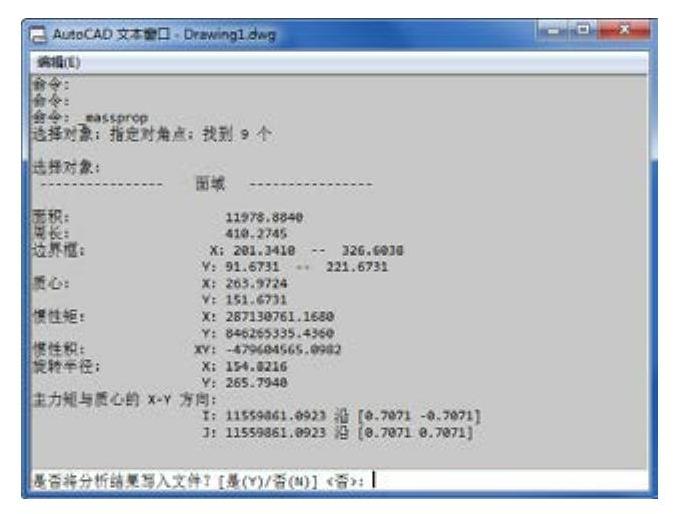

系统自动切换到文本显示框，如图4-131所示。选择“是”或“否”，完成数据提取。
保存图形。单击“标准”工具栏中的“保存”按钮
。在弹出的“图形另存为”对话框中输入文件名保存即可。
图4-131 文本窗口
