骑马联动机由封面搭页机（图7-17左）和书帖搭页机（图7-17右）组成。书帖搭页机是骑马联动机中第一个机组，搭页时打开书帖，搭在连续移动的链条上，后一书帖搭在前一书帖的背脊上一起移动，依次类推，最后搭上封面。搭页机的机组（头子）配备的多少是根据生产的书刊厚薄，即印张多少而定的，也可以全部停止使用，只使用订书和切书部分。

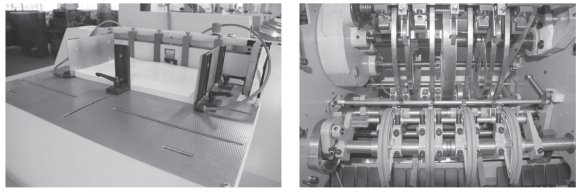

图7-17　封面搭页机、书帖搭页机

搭页机的作用是将书帖从贮帖台上拉出并从中间打开书帖，搭骑在连续移动的集帖链有尾输送板的三脚架中间，后一书帖搭在前一书帖的背脊上一起移动，依次类推，最后输送到订书机头订书。根据书帖的数量，配备搭页机的数量及快慢挡比例，然后将书帖按页码顺序依次排列好。最里面一帖（图7-16，第6帖）放在最后的搭页机上，最上面一帖（图7-16，第1帖）放在离订书机头最近处。一般期刊最外面的是封面应放在离订书机头最近的搭页机上（最后搭），然后逐台把操作手柄扳向接通的快慢挡位置，机器开动后顺序重叠、配套成册送至订书机头下订书，并检查该书帖是否落在两个红色有尾输送板的中间。

1.搭页机的组成和工作原理

搭页机是由底座上的传动轴通过链条带动三组传动轴面形成循环。这三组轴是按一定的相对位置而连续转动的（图7-18）。

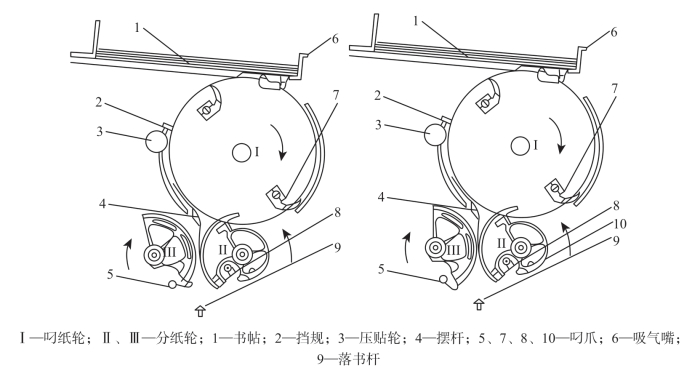

图7-18　搭页工作原理图

搭页工作原理如图7-18所示。搭页采用的双帖方式，即叼纸轮Ⅰ转动一圈，完成两个书帖的输送。搭页时，将书帖放在台板上。由两只吸气嘴6把最下面的一帖吸住后往后拉下，接着被转动的叼纸轮Ⅰ轴上的二叼爪7同时叼住，此时，吸气嘴6应立即停止吸气。叼纸轮Ⅰ继而把书帖拉出台板。在叼爪将书帖传送到分帖挡规2过程中，叼纸轮Ⅰ另一个叼爪又叼住书帖。当书帖传送到达分帖挡规2的一瞬间，叼爪7自动放开书帖，这时靠一组压帖轮3使书帖保持运送，随着压帖轮的继续转动，书帖将被预先调整好的分页挡规所挡住，进行定位并停留片刻，同时摆杆4将书帖压到前后分纸轮Ⅱ和分纸轮Ⅲ的叼爪5和8上，将书帖打开，并在左右两根对称吹气杆的作用下，书帖因自重而下落到落书杆9上。集帖链则将落书杆上的书帖顺次推下，把成册的书送至检测和装订位置。

2.书帖打开方式(www.daowen.com)

由于骑马联动机的配页方式是采用套配帖，因此书帖的中心位置须打开使其能骑在集帖链上，书帖打开的方式是根据长短边的位置不同而设定的，这是为了骑马订能有效地打开书帖。通常单联本书帖设计成相同边，采用真空吸帖打开方式，而双联本书帖设计成长短边，这是因为双联书帖的前口毛边是双折页，没有长短边就无法将书帖从中间分开，因此双联书帖在设计时把最后二折设计为平行二折，即双联书帖折页采用对对折（滚折）方式。

长短边书帖又分为正长短边书帖与反长短边书帖。正面看到的前面毛边大于后面光边的书帖被称为正长短边书帖，正长短边书帖的最后一折是反折的（图7-19左）。正面看到的后面毛边大于前面光边的书帖被称为反长短边书帖，反长短边书帖最后一折是正折的（图7-19右）。反长短边的正折是逆时针折，正长短边的反折是顺时针折。

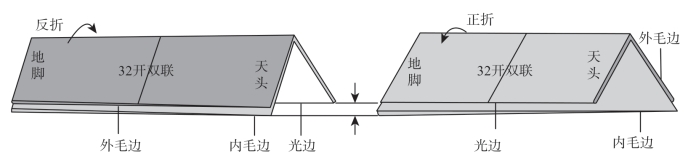

图7-19　书帖长短边

①正长短边书帖。正长短边（6～18mm）书帖的打开方式（图7-20左）为叼爪打开，摆杆4将书帖压到前分纸轮Ⅱ叼爪8的夹紧位置，叼爪8叼住长边并拖动书帖，摆杆4回到原始位置。随后后分纸轮Ⅲ的叼爪5叼住书帖的短边，书帖被打开并落到落书杆9上。

②反长短边书帖。反长短边（6～18mm）书帖的打开方式（图7-20右）为叼爪打开，摆杆4将书帖压到前分纸轮Ⅱ叼爪8的夹紧位置，并由辅助叼爪10推开长边。叼爪8叼住短边并拖动书帖，摆杆4回到原始位置，随后分纸轮Ⅲ的叼爪5叼住书帖的长边，书帖被打开并落到落书杆9上。

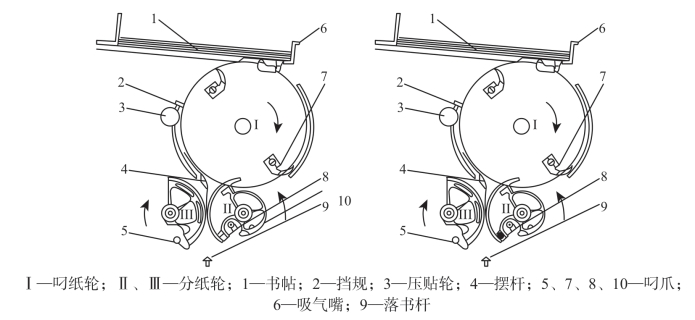

图7-20　书帖长短边采用叼爪分帖打开方式

③正超长短边。超长短边（大于18mm）的书帖的打开方式（图7-20左）为叼爪+吸嘴打开，摆杆4将书帖压到前分纸轮Ⅱ叼爪8的夹紧位置，叼爪8叼住长边并拖动书帖，摆杆4回到原始位置。随后后分纸轮Ⅲ的吸嘴吸住书帖的短边，书帖被打开并落到落书杆9上。

④反超长短边或无长短边书帖。反超长短边或无长短边书帖的打开方式为吸嘴打开，前分纸轮Ⅱ上吸嘴8吸住书帖长边，后分纸轮Ⅲ的吸嘴吸住书帖的短边，书帖被打开并落到落书杆9上。
