如何进行一般曲面的修剪？

一般的曲面修剪就是在使用拉伸、旋转等操作，通过布尔求差运算将选定曲面上的某部分去除。下面以图6.1.1所示的手机盖曲面的修剪为例，说明曲面修剪的一般操作过程。

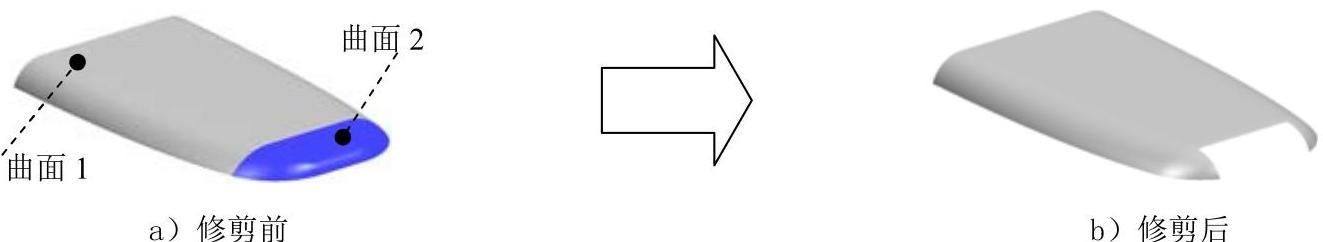

图6.1.1 一般的曲面修剪

说明：本例中的曲面存在收敛点，无法直接加厚，所以在加厚之前必须通过修剪、补片和缝合等操作去除收敛点。

Step1.打开文件D:\ugdc8.8\work\ch06.01\trim.prt。

Step2.选择下拉菜单命令，系统弹出“拉伸”对话框。

Step3.单击“拉伸”对话框区域中的“绘制截面”按钮，选取XY基准平面为草图平面，接受系统默认的方向。单击“创建草图”对话框中的按钮，进入草图环境。

Step4.绘制图6.1.2所示的截面草图。(https://www.daowen.com)

Step5.单击按钮，退出草图环境。

Step6.在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入0；在区域的下拉列表中选择选项，并在其下的文本框中输入15；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，在图形区选取图6.1.1a所示的曲面2为求差对象；单击按钮，完成曲面的修剪，结果如图6.1.3所示。

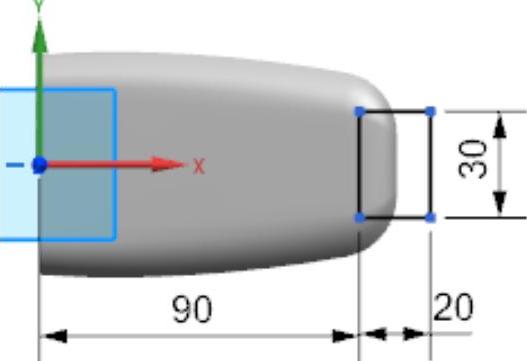

图6.1.2 绘制截面草图

图6.1.3 修剪后的曲面

说明：用“旋转”命令也可以对曲面进行修剪，这里就不再赘述。
