如何进行修剪片体操作？

修剪片体就是以一些曲线和曲面作为边界，对指定的曲面进行修剪，形成新的曲面边界。所选的边界可以在将要修剪的曲面上，也可以在要修剪的曲面外通过投影方向来确定修剪的边界。图6.1.4所示的修剪片体的一般操作过程如下：

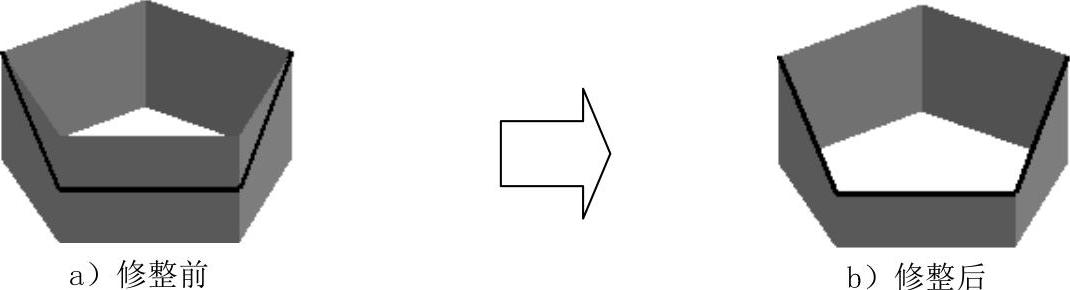

图6.1.4 修剪片体

Step1.打开文件D:\ugdc8.8\work\ch06.01\trim_surface.prt。

Step2.选择命令。选择下拉菜单命令（或者在“曲面”工具栏中单击按钮），系统弹出图6.1.5所示的“修剪片体”对话框。

Step3.设置对话框选项。在“修剪片体”对话框区域的下拉列表中选择选项，选择区域中的单选项，如图6.1.5所示。

Step4.定义目标片体和修剪边界。在图形区选取图6.1.6所示的曲面作为目标片体，单击中键确认；选取图6.1.6所示的曲线作为修剪边界。

Step5.在“修剪片体”对话框中单击按钮（或者单击鼠标中键），完成曲面的修剪操作，如图6.1.4b所示。

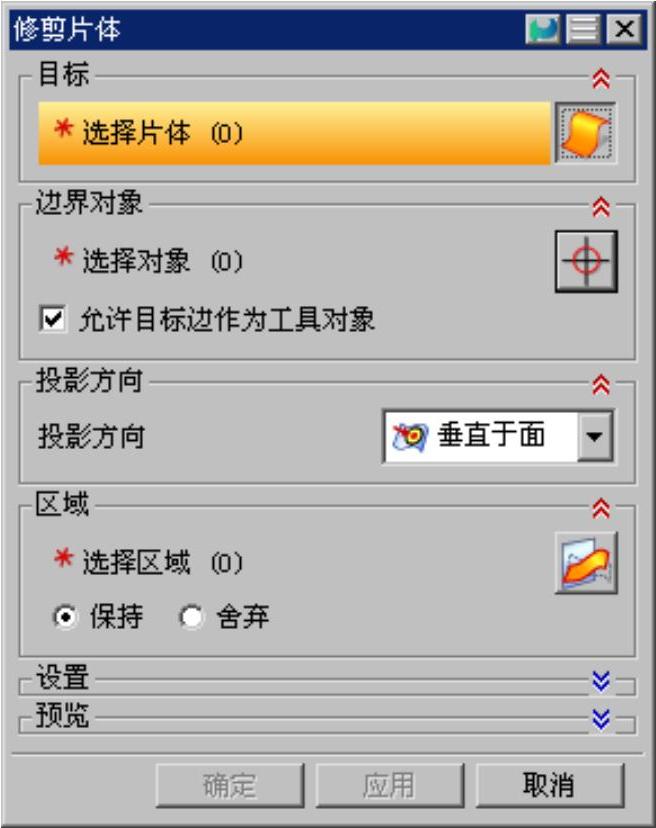

图6.1.5 “修剪片体”对话框

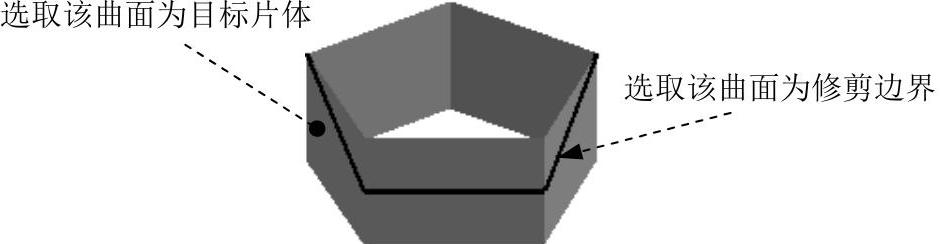

图6.1.6 选取曲面和裁剪曲线

图6.1.5所示“修剪片体”对话框中部分选项的说明如下：(https://www.daowen.com)

区域：用来定义“修剪片体”命令所需要的目标片体面。

：定义需要进行修剪的目标片体。

区域：用来定义“修剪片体”命令所需要的修剪边界。

：定义需要进行修剪的修剪边界。

下拉列表：定义要做标记的曲面的投影方向。该下拉列表包含、和选项。

：定义修剪边界投影方向是选定边界面的垂直投影。

：定义修剪边界投影方向是选定边界曲面的垂直投影。

：定义修剪边界投影方向是用户指定方向投影。

区域：定义所选的区域是被保留还是被舍弃。

：定义修剪曲面是选定的区域保留。

：定义修剪曲面是选定的区域舍弃。
