如何创建屏幕并保存零件模型

屏幕作为三级控件的同级别零件，在从二级控件中分割出来后经过细化就是最终的模型零件。下面讲解屏幕（screen）的创建过程。零件模型及相应的模型树如图8.3.58所示。

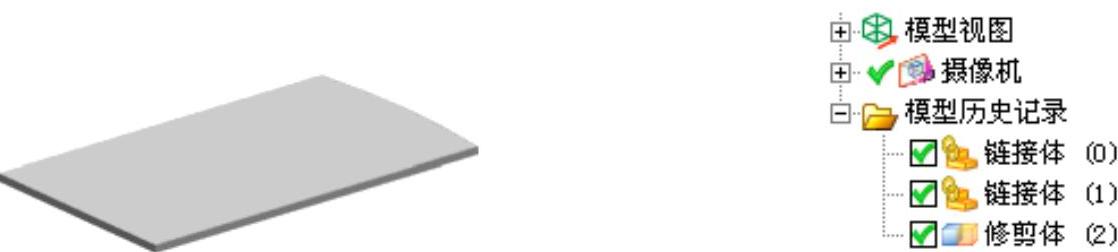

图8.3.58 零件模型及相应的模型树

Step1.创建screen层。

（1）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统在“装配导航器”中显示second_top部件。

（2）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

（3）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，在系统弹出的“选择部件名”对话框的文本框中输入文件名screen，单击按钮，系统再次弹出“新建级别”对话框。

（5）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取上部二级控件作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框。

（6）在“新建级别”对话框中单击按钮，完成screen层的创建。

（7）在“装配导航器”窗口中的装配部件上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。(https://www.daowen.com)

Step2.创建图8.3.59所示的修剪体特征1。

（1）选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）选取图8.3.60所示的实体为目标体和刀具体。

（3）在区域中单击按钮，调整修剪方向指向外侧。

（4）在“修剪体”对话框中单击按钮，完成修剪体特征1的创建（隐藏刀具体）。

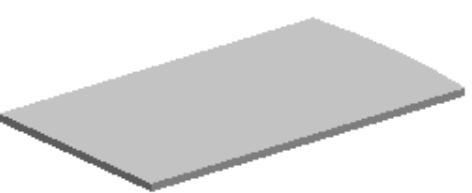

图8.3.59 修剪体特征1

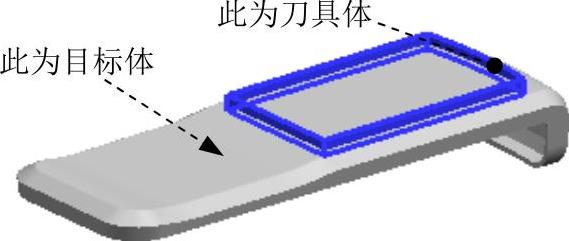

图8.3.60 选取目标体和刀具体

Step3.保存零件模型。
