步骤1：新建装配文件，并设置模型树的显示项目。

（1）单击“快速访问”工具栏中的“新建”按钮，弹出“新建”对话框。

（2）在“类型”选项组中选择“装配”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入“TSM_13_2”；取消勾选“使用默认模板”复选框，单击“确定”按钮。

（3）弹出“新文件选项”对话框，在“模板”选项组中选择“mmns_asm_design”选项，单击“确定”按钮，进入装配设计模式。

（4）在导航区的模型树上方，单击“设置”按钮，从出现的快捷菜单中选择“树过滤器”选项，打开“模型树项”对话框。

（5）在“显示”区域中勾选“特征”和“放置文件夹”复选框，单击“确定”按钮。

步骤2：建立运动骨架模型文件。

（1）单击“元件”组中的“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“运动”单选按钮，接受默认的名称为“MOTION_SKEL_0001”，如图13-48所示，单击“确定”按钮。

（2）系统弹出图13-49所示的“创建选项”对话框，在“创建方法”选项组中选择“从现有项复制”单选按钮，在“复制自”选项组中输入或选择“mmns_asm_design.asm”，然后单击“创建选项”对话框的“确定”按钮。

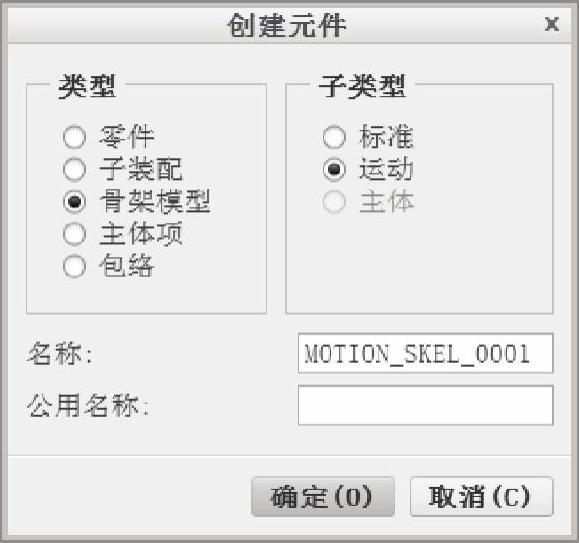

图13-48 创建运动骨架模型

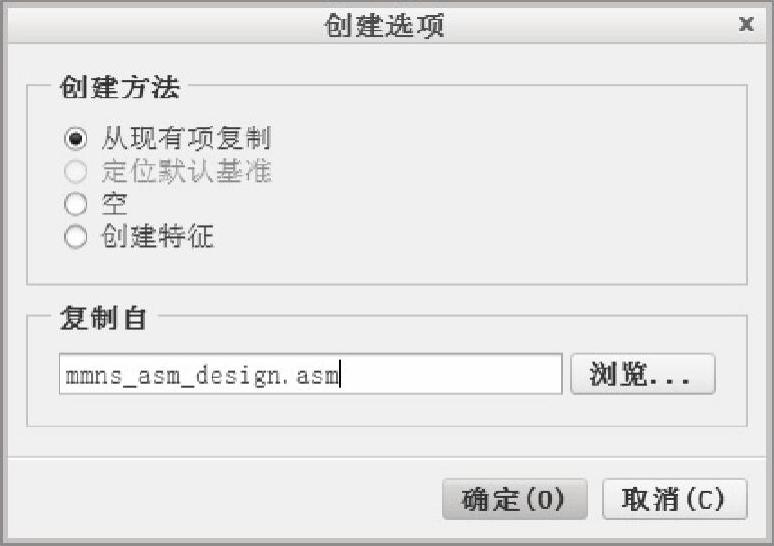

图13-49 “创建选项”对话框

步骤3：在运动骨架模型中创建设计骨架。

（1）在模型树上右击运动骨架（MOTION_SKEL_0001.ASM），从快捷菜单中选择“激活”命令，将其激活。

（2）隐藏顶级装配体（组件）的基准平面，如图13-50所示。

（3）单击“草绘”按钮，打开“草绘”对话框。在模型窗口中选择运动骨架模型的ASM_FRONT基准平面作为草绘平面，以ASM_RIGHT基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘模式中。

绘制图13-51所示的图形，单击“确定”按钮。

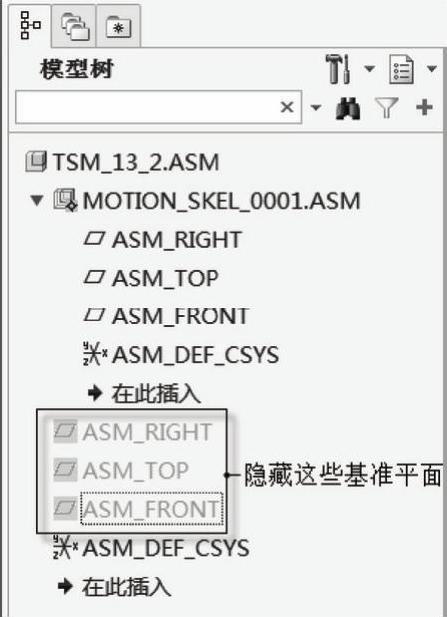

图13-50 隐藏顶级装配的基准平面

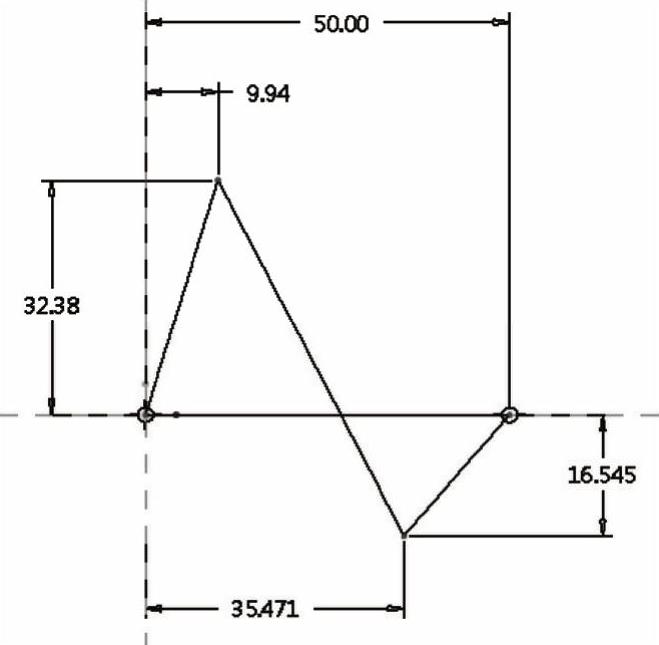

图13-51 绘制连杆图形

步骤4：在运动骨架中创建主体骨架1。

（1）在“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“主体”单选按钮，接受默认的名称为“BODY_SKEL_0001”，如图13-52所示，单击“确定”按钮。

（2）在打开的图13-53所示的“创建选项”对话框中，从“创建方法”选项组中选择“空”单选按钮，单击“确定”按钮。

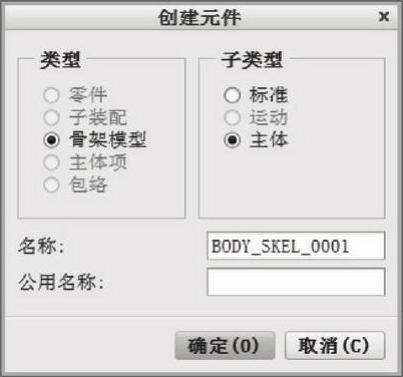

图13-52 “创建元件”对话框

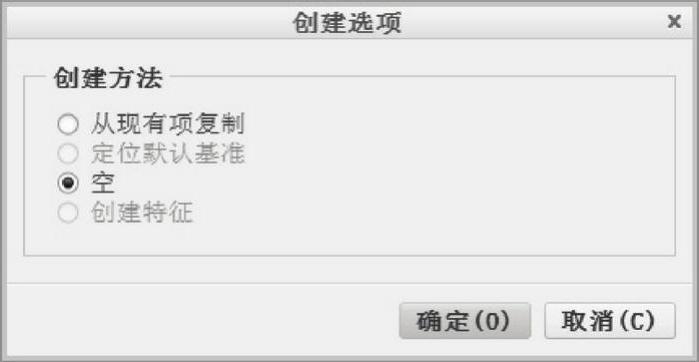

图13-53 “创建选项”对话框

（3）系统弹出图13-54所示的“主体定义”对话框。在“参考”选项卡上，单击“细节”按钮，打开“链”对话框。在“链”对话框上设置图13-55所示的选项。

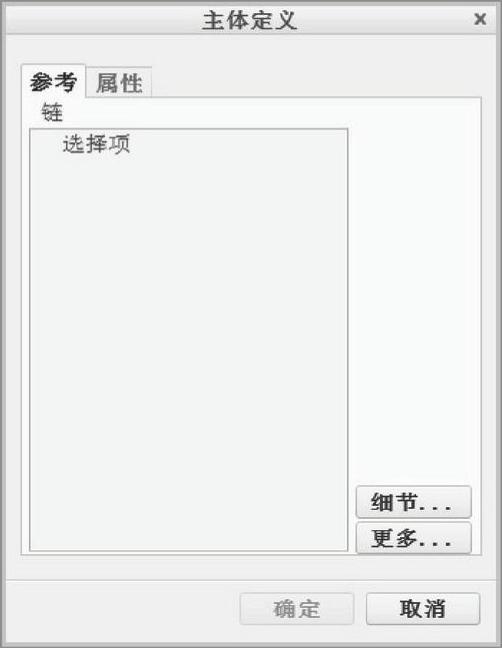

图13-54 “主体定义”对话框

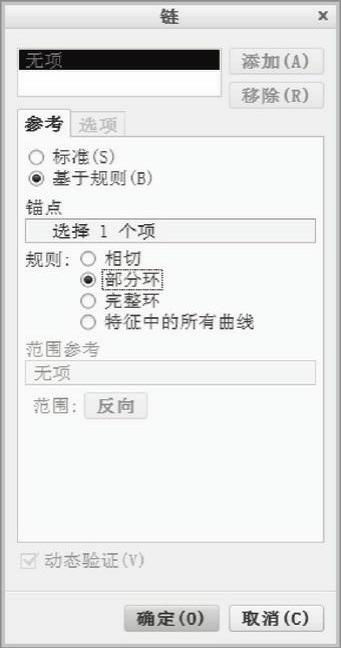

图13-55 “链”对话框

（4）单击图13-56所示的曲线段，接着在“链”对话框中单击“确定”按钮，然后在“主体定义”对话框中单击“确定”按钮，在运动骨架中创建了一个主体骨架。

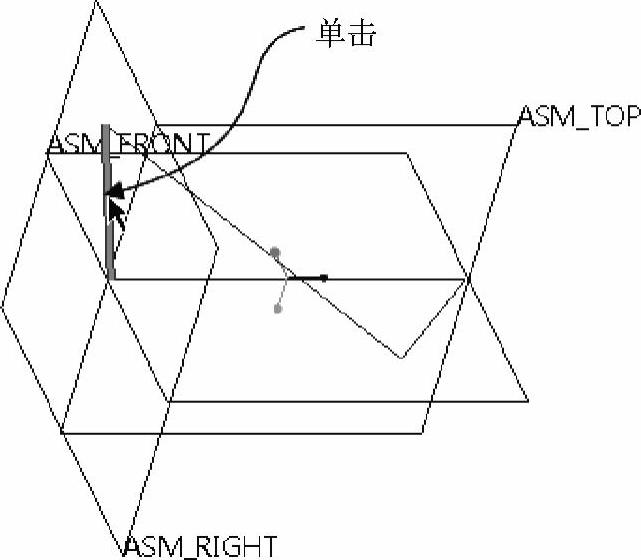

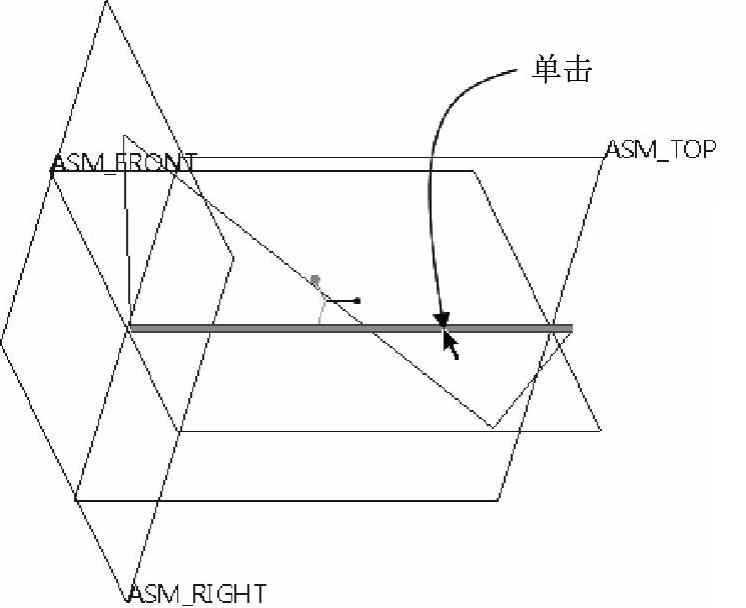

图13-56 单击曲线段

步骤5：在运动骨架中创建主体骨架2。(www.daowen.com)

（1）在“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“主体”单选按钮，设置名称为“BODY_SKEL_0002”，单击“确定”按钮。

（2）在打开的“创建选项”对话框中，从“创建方法”选项组中选择“空”单选按钮，单击“确定”按钮。

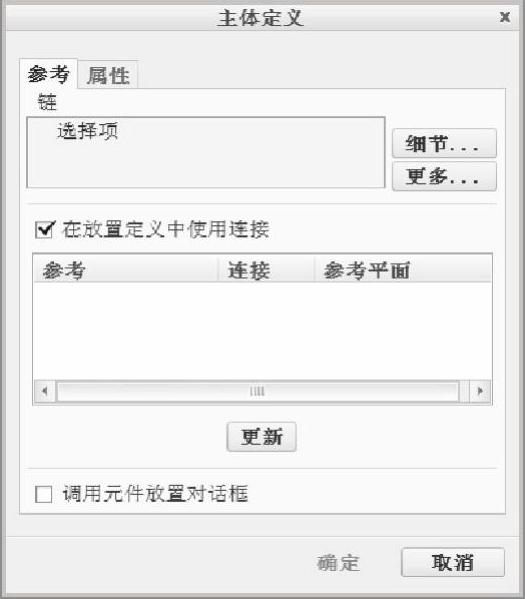

（3）系统弹出图13-57所示的“主体定义”对话框，勾选“在放置定义中使用连接”复选框。单击“细节”按钮，打开“链”对话框。在“链”对话框的“参考”选项卡上选择“基于规则”单选按钮，设置规则为“部分环”。

（4）单击图13-58所示的曲线段，单击“链”对话框的“确定”按钮。

图13-57 “主体定义”对话框

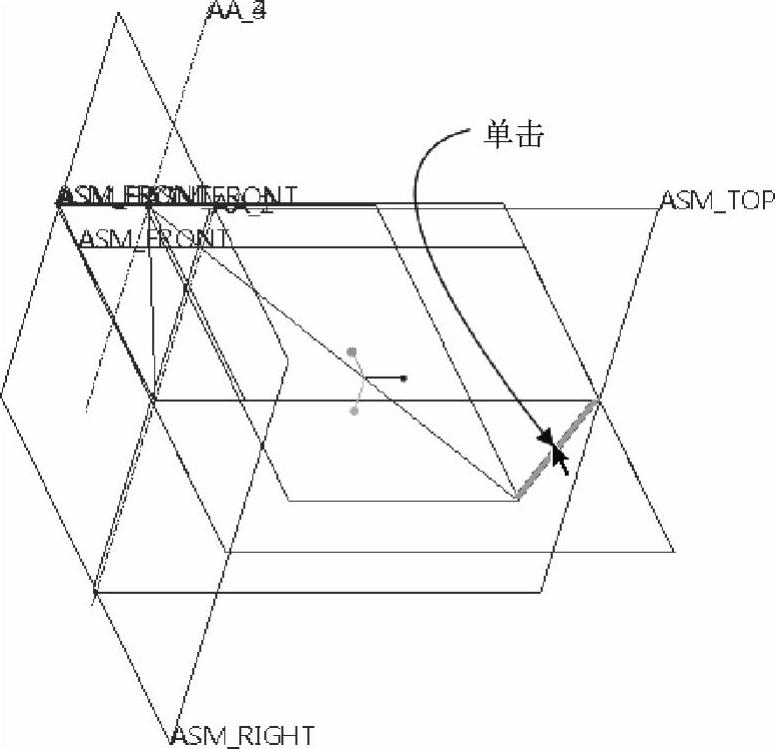

图13-58 单击曲线段

（5）在“主体定义”对话框上单击“更新”按钮，系统自动进行了连接定义，其显示在对话框的列表中，如图13-59所示。

（6）单击“确定”按钮，创建了第2个主体骨架。此时，模型树如图13-60所示。

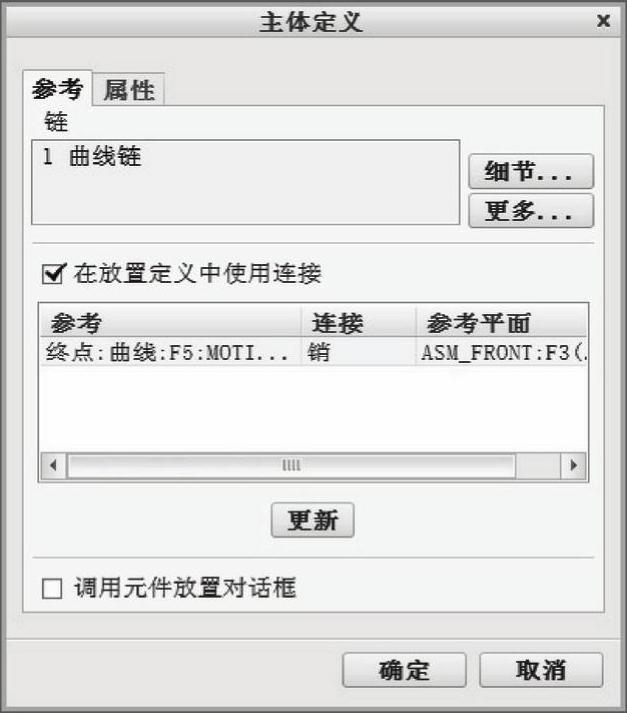

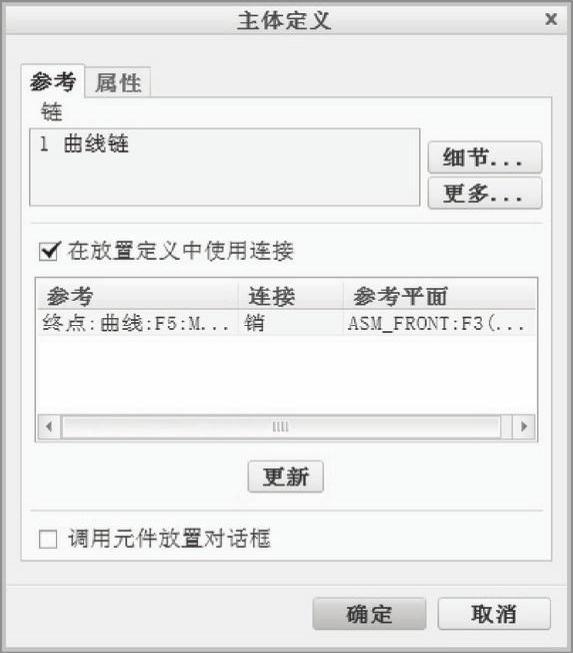

图13-59 使用连接

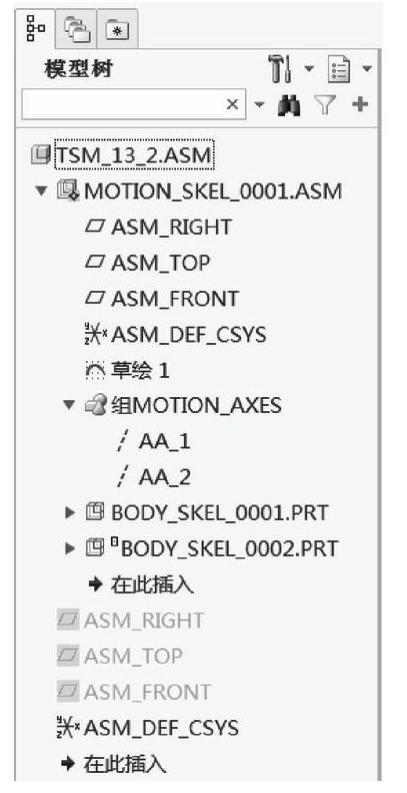

图13-60 模型树显示

步骤6：在运动骨架中创建主体骨架3。

（1）在“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“主体”单选按钮，接受默认名称为“BODY_SKEL_0003”，单击“确定”按钮。

（2）在打开的“创建选项”对话框中，从“创建方法”选项组中选择“空”单选按钮，单击“确定”按钮。

（3）弹出“主体定义”对话框，勾选“在放置定义中使用连接”复选框。单击“细节”按钮，打开“链”对话框。在“链”对话框的“参考”选项卡上，选择“基于规则”单选按钮，设置规则为“部分环”。

（4）单击图13-61所示的曲线段，单击“链”对话框的“确定”按钮。

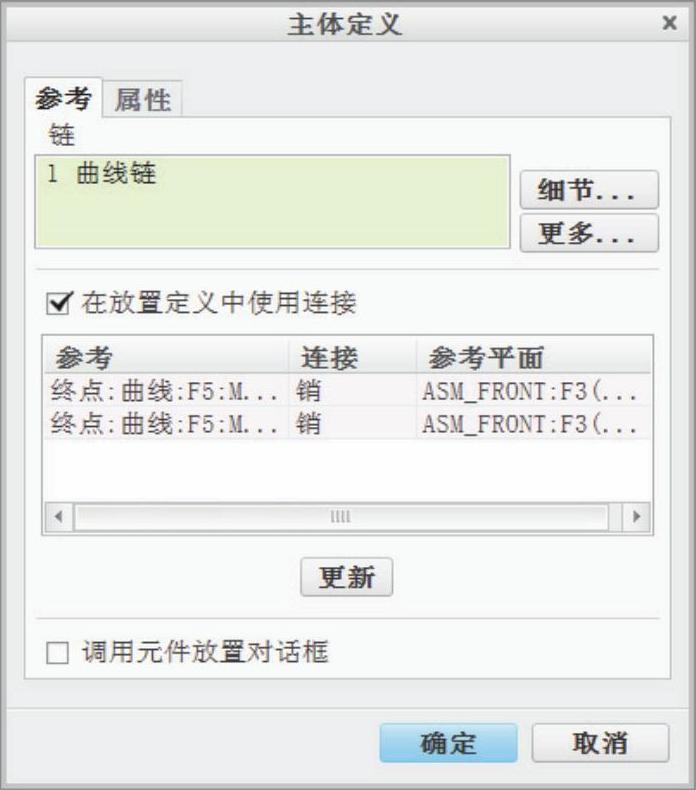

（5）在“主体定义”对话框上单击“更新”按钮，默认的连接定义显示在对话框的列表中，如图13-62所示。

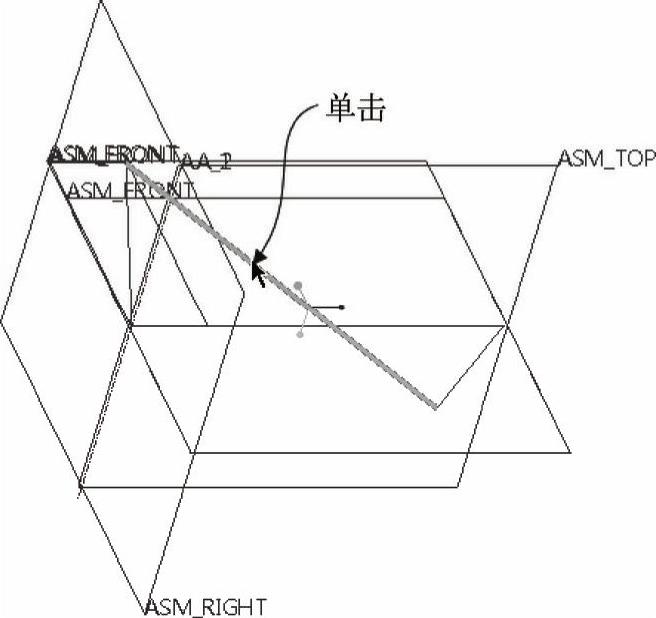

图13-61 单击曲线段

图13-62 显示连接定义

（6）单击“确定”按钮，创建了第3个主体骨架。

步骤7：在运动骨架中创建主体骨架4。

（1）在“元件”组中单击“创建”按钮，打开“创建元件”对话框，在“类型”选项组中选择“骨架模型”单选按钮，在“子类型”选项组中选择“主体”单选按钮，接受默认名称为“BODY_SKEL_0004”，单击“确定”按钮。

（2）在打开的“创建选项”对话框中，从“创建方法”选项组中选择“空”单选按钮，单击“确定”按钮。

（3）弹出“主体定义”对话框，勾选“在放置定义中使用连接”复选框。单击“细节”按钮，打开“链”对话框。在“链”对话框的“参考”选项卡上，选择“基于规则”单选按钮，设置规则为“部分环”。

（4）单击图13-63所示的曲线段，单击“链”对话框的“确定”按钮。

（5）在“主体定义”对话框上单击“更新”按钮，默认的连接定义显示在对话框的列表中，如图13-64所示。

图13-63 单击曲线段

图13-64 显示连接定义

（6）单击“确定”按钮，创建了第4个主体骨架。
