学习目的

识记变频器面板旋钮的作用，熟悉变频器面板操作方法。

基础知识

一、变频器的操作面板的操作训练

使用变频器之前，首先要熟悉它的面板显示和键盘操作单元（或称控制单元），并且按使用现场的要求合理设置参数。FR-E700系列变频器的参数设置，通常利用固定在其上的操作面板（不能拆下）实现。使用操作面板可以进行运行方式、频率的设定，运行指令监视，参数设定、错误表示等。操作面板如图3-11示，其上半部为面板显示器，下半部为M旋钮和各种按键。它们的具体功能分别如下表。

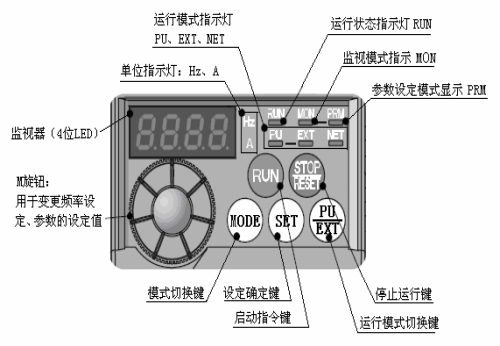

图3-11　FR-E700的操作面板 旋钮、按键图

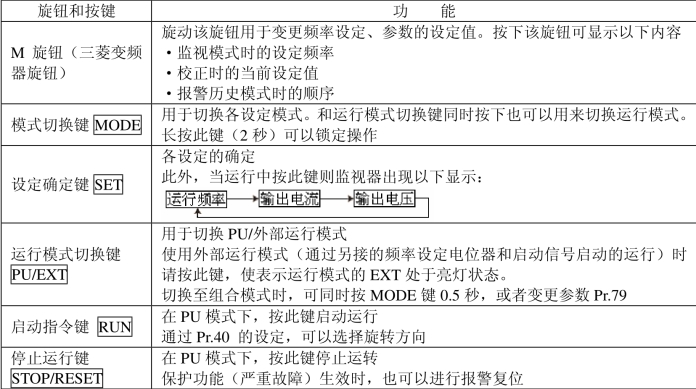

表3-5　FR-E700的操作面板 旋钮、按键功能

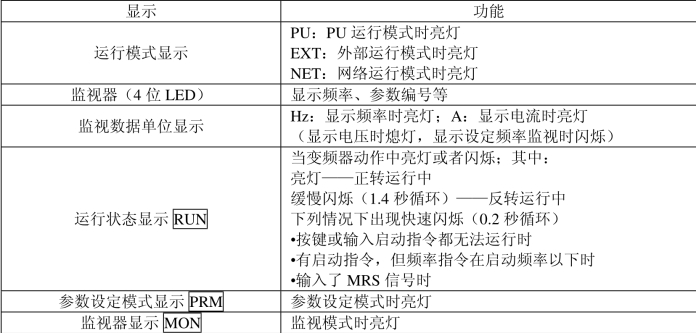

表3-6　运行状态显示

二、变频器操作面板的基本操作

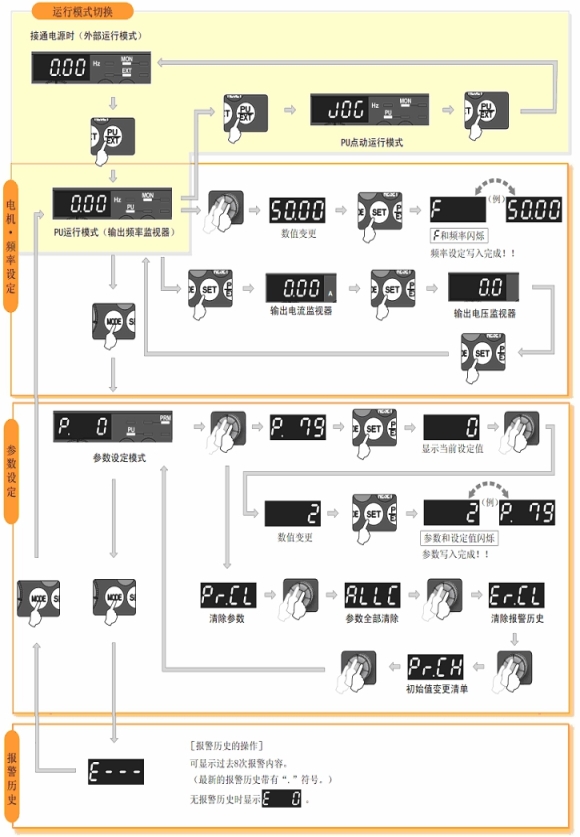

FR-E700变频器操作面板的基本操作，如3-12图所示(www.daowen.com)

结合图形所示操作变频器，了解变频器面板的基本操作：

1.变频器的点动运行；

2.变频器的参数变更；

3.变频器的参数清除；

4.变频器的初始化；

5.变频器的模式变更；

6.变频器监视参数变换；

7.变频器参数变更模式。

操作实训

教师演示变频器面板基本操作，学生了解变频器的面板基本操作方法，学生练习变频器模式一——50Hz运行方法。

图3-12　FR-E700面板
