根据应用需求，选用不同型号的PowerFlex 525，变频器设备有不同的外形尺寸，面板功能却是相似的，如图5-2所示。

说明：

●LCD显示：显示正在设定和监视的变频器参数，操作上下键可滚动显示内容。

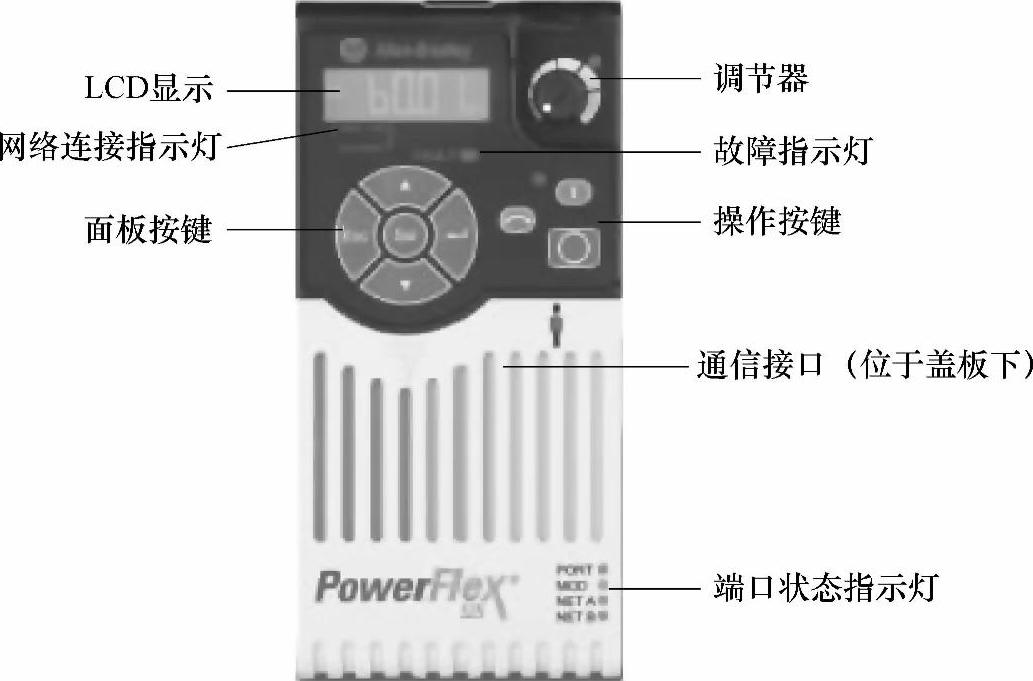

图5-2 PowerFlex525变频器面板

●网络连接指示灯ENET：LCD显示板下端位置的亮点，以太网状态指示灯。

—熄灭：适配器未连至网络。

—常亮：适配器已连至网络且通过以太网被控制。

—闪烁：适配器已连至网络但没有被控制。

●网络连接指示灯LINK：LCD显示板下端位置的亮点，链接状态指示灯。

—熄灭：适配器未连至网络。

—常亮：适配器已连至网络但没有传送数据。

—闪烁：适配器已连至网络且正在传送数据。

●面板按键：通过面板按键设定变频器参数。

—上键和下键：滚动选择当前条目，可选择参数组或参数量值。

—退出键：按下退出当前菜单，并取消对参数值所做的修改。

—选择键：按下选择当前条目，查看参数时选择一个数值。

—回车键：按下确定当前条目，保存对参数值所做的修改。(www.daowen.com)

●调节器：外置调节电位器，调节变频器速度基本值。

●故障指示灯：显示设备的故障状态。

—故障：红灯闪烁。

—无故障：熄灭。

●操作按键：按键完成变频器的启动、停止和运行方向的操作。

—启动键：按下启动变频器设备，默认为激活状态。

—停止键：按下停止变频器设备或清除故障，此按键始终激活，由参数P045（停止模式）控制。

—方向键：按动改变变频器转向。

●通信接口：对外连接通信口（位于盖板下）。

—Ethernet port：连接以太网通信电缆，在100Base-Tx的以太网连接上可靠传输数据。

—DSI port：RS485电缆连接手持编程器和远程选件。

●端口状态指示灯：指示设备以太网端口的工作状态，位于面板右下角。

—PORT：端口状态显示。

—MOD：方式状态显示。

—NET A：网络A状态显示。

—NET B：网络B状态显示。
