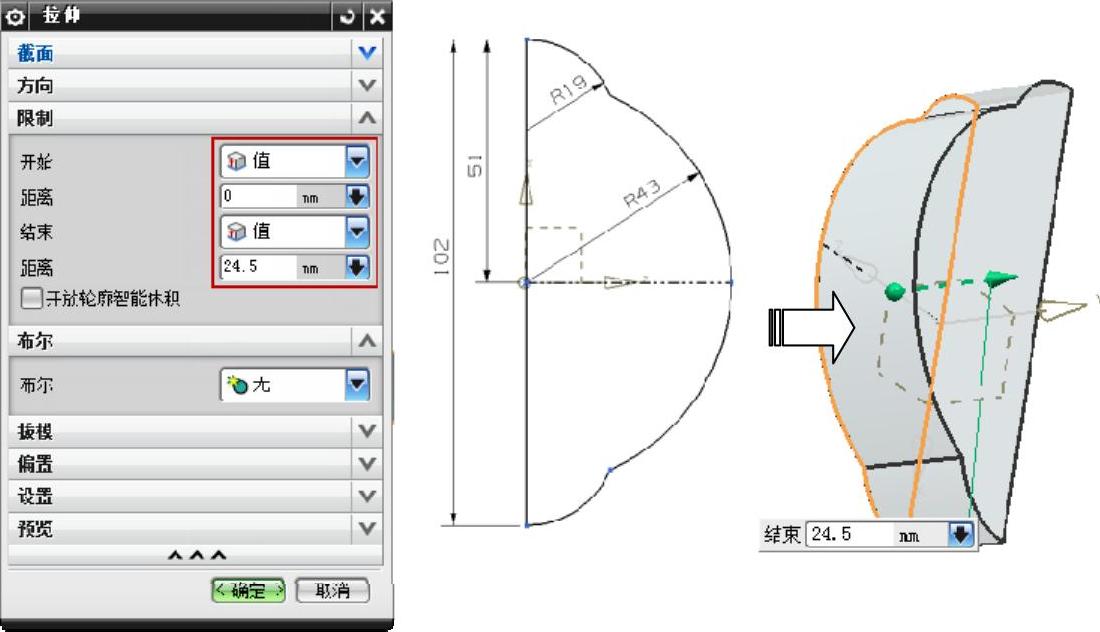

创建电锤头部拉伸实体。单击选项卡“主页”→“特征”→“拉伸”
按钮，在“拉伸”对话框中单击
图标，以XZ平面为草图平面绘制如图2-96所示的草图，返回“拉伸”对话框后，设置拉伸开始和结束距离为0和24.5，如图2-96所示。
创建电锤杆拉伸实体。单击选项卡“主页”→“特征”→“拉伸”
按钮，在“拉伸”对话框中单击
图标，以电锤头部端面为草图平面绘制如图2-96所示的草图，返回“拉伸”对话框后，设置拉伸开始和结束距离为0和37，如图2-97所示。
图2-96 创建电锤头部拉伸实体

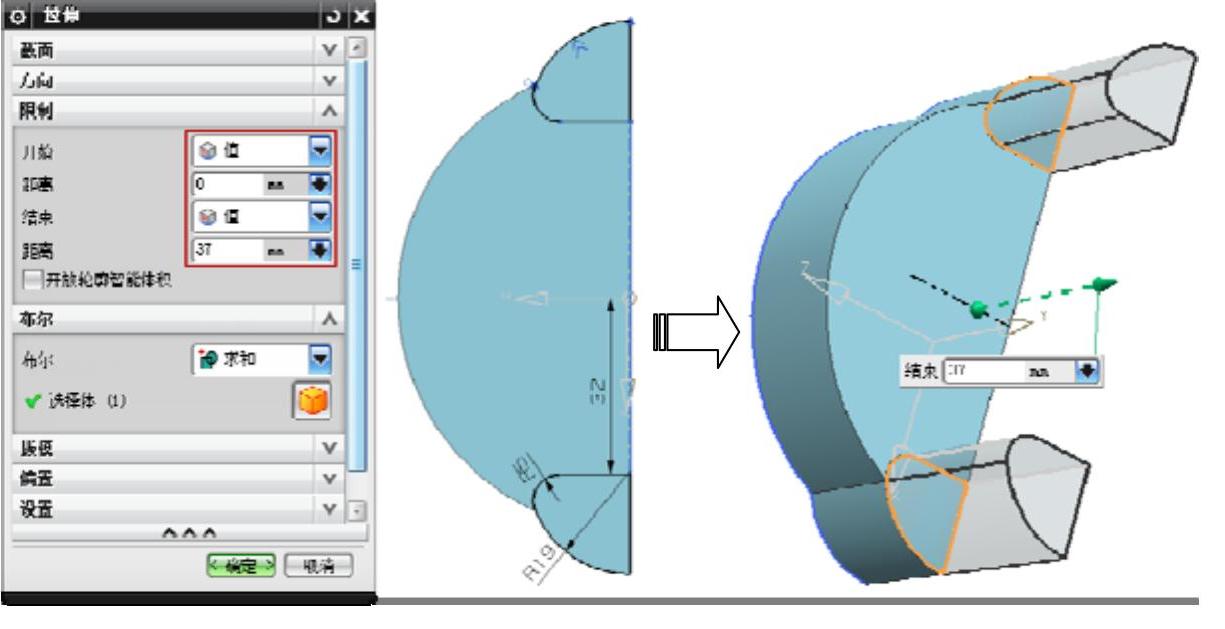

图2-97 创建电锤杆拉伸体

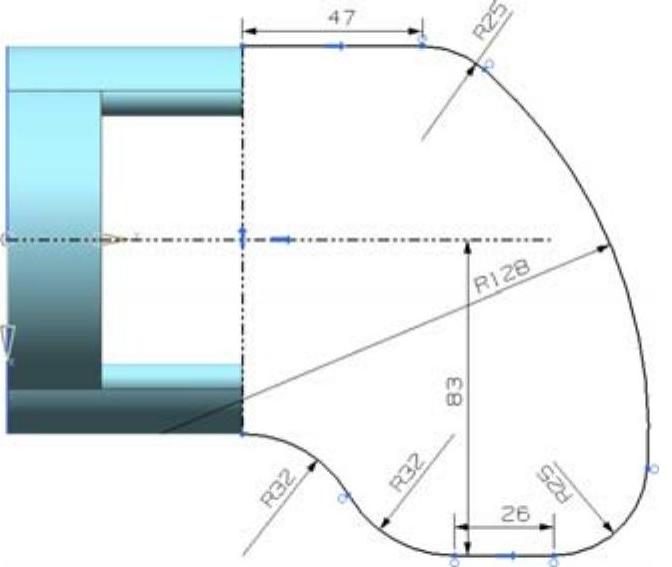

绘制电锤底部轮廓。单击选项卡“主页”→“草图”

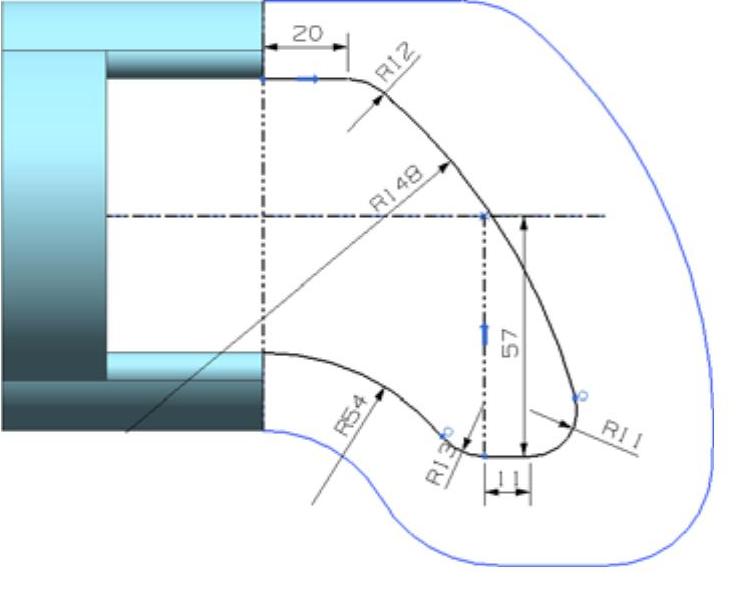

按钮，打开“创建草图”对话框，在工作区中选择XY平面为草图平面，分别绘制如图2-98和图2-99所示的底部轮廓草图。

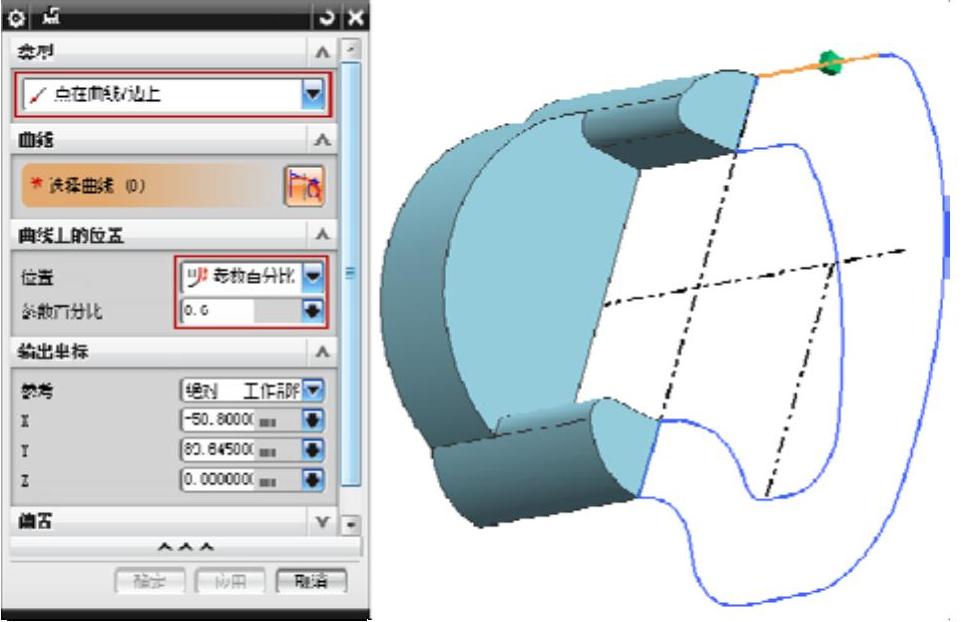

创建边界基准点1和基准点2。单击选项卡“曲线”→“点”
按钮，打开“点”对话框，在“类型”下拉列表中选择“点在曲线/边上”选项，在工作区中选择要创建边界点的直线，然后在对话框中设置U向参数为0.6，如图2-100所示。按同样的方法创建另一条直线上的基准点2。
创建连接线段1。单击选项卡“曲线”→“直线”
按钮，打开“直线”对话框，在工作区中选择上步骤创建的两个基准点，如图2-101所示。
截面曲线段。单击选项卡“曲线”→“派生的曲线”→“截面曲线”
按钮，打开“截面曲线”对话框，在工作区中选择要剖切的曲线，并选择YZ平面为剖切平面，创建两个基准点，如图2-102所示。
图2-98 绘制电锤底部外轮廓
图2-99 绘制电锤底部内轮廓
图2-100 创建边界基准点1

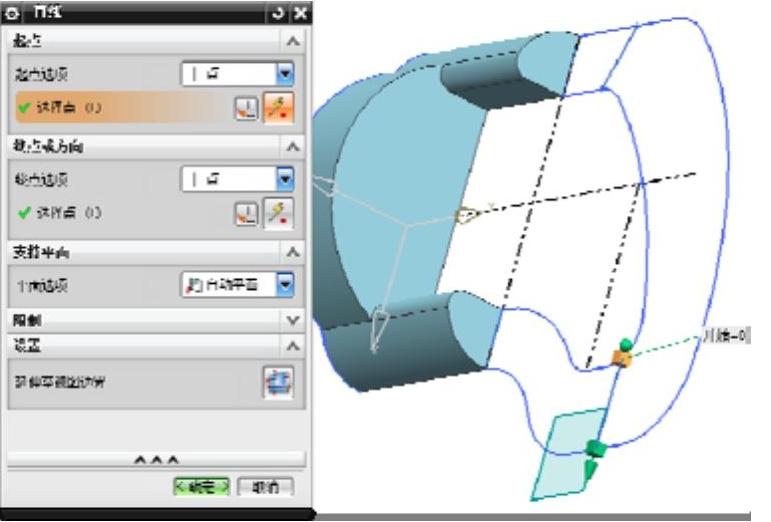

图2-101 创建连接线段1

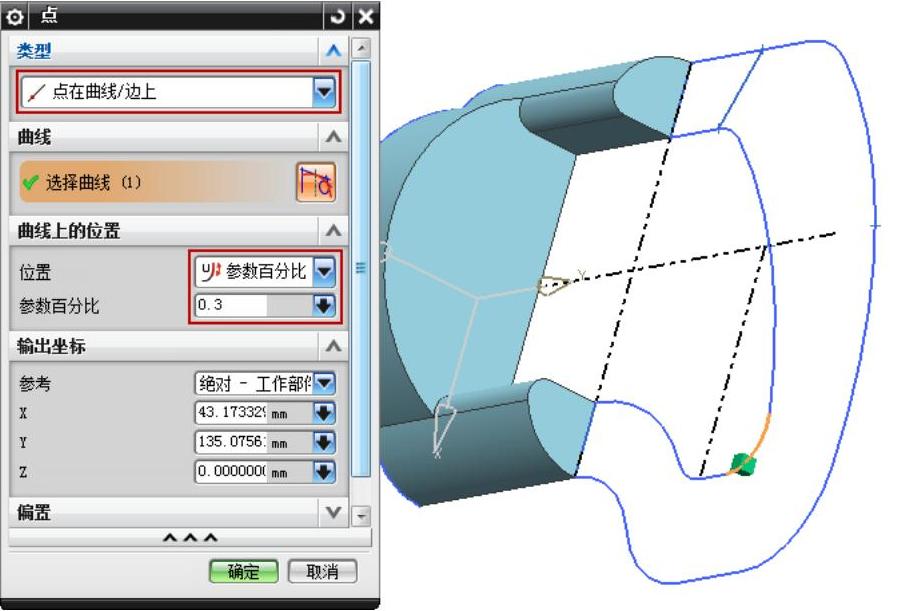

创建边界基准点3。单击选项卡“曲线”→“点”
按钮，打开“点”对话框，在“类型”下拉列表中选择“点在曲线/边上”选项，在工作区中选择要创建边界点的圆弧，然后在对话框中设置U向参数百分比为0.3，如图2-103所示。

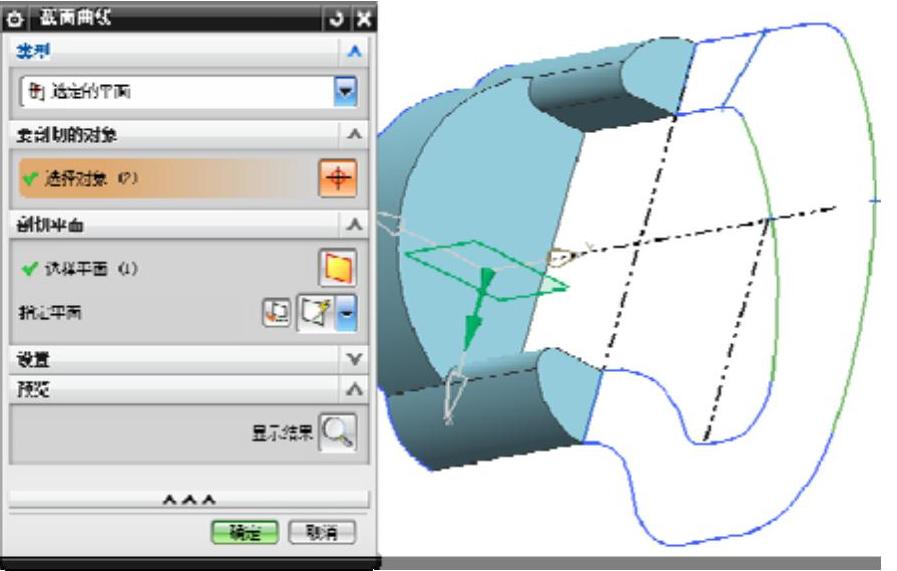

图2-102 截面曲线
图2-103 创建边界基准点3

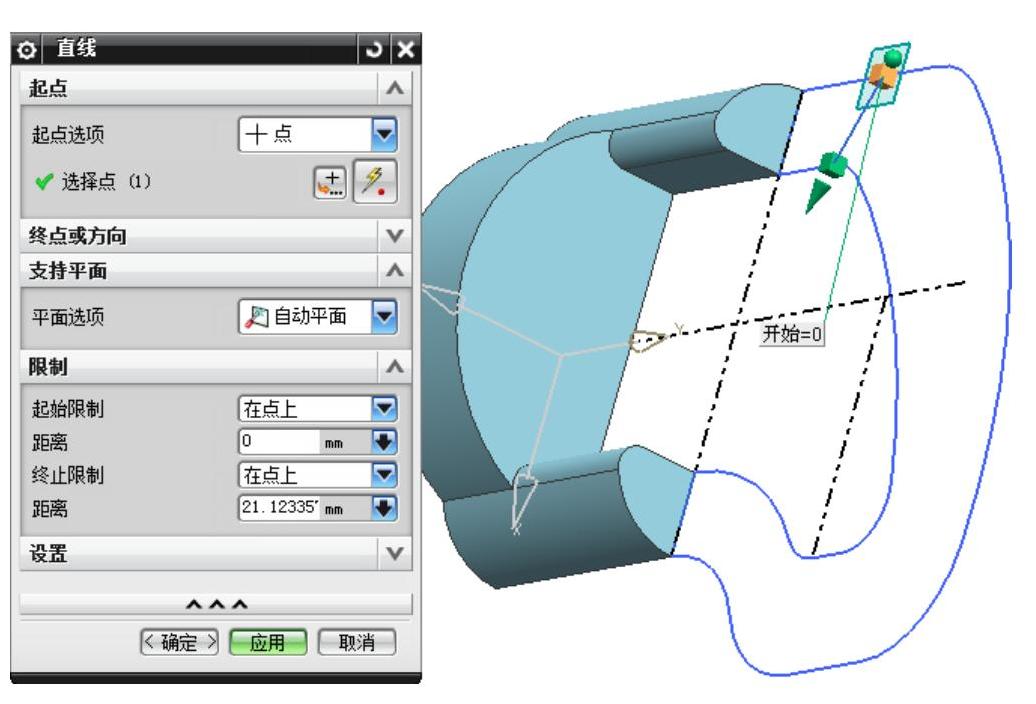

创建连接线段2。单击选项卡“曲线”→“直线”
按钮，打开“直线”对话框，在工作区中选择上步骤基准点和直线的端点，如图2-104所示。

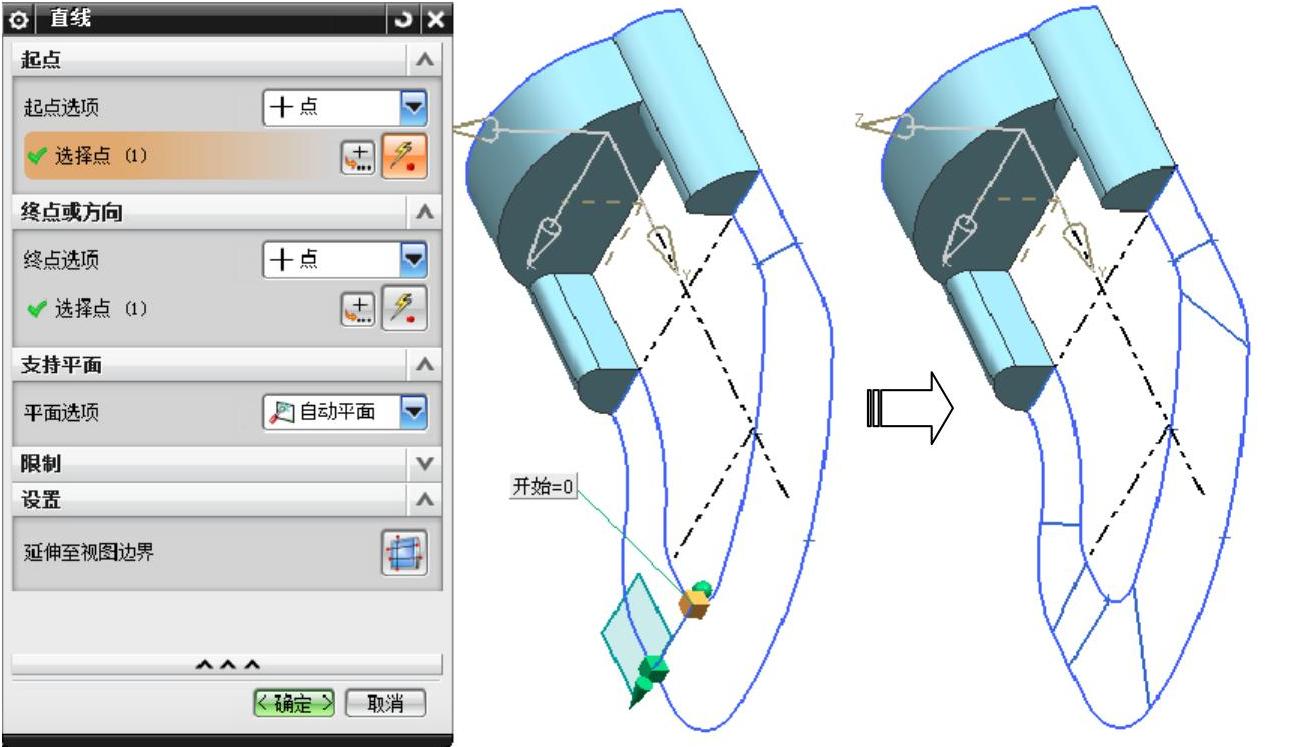

图2-104 连接线段2
创建其他连接线段。单击选项卡“曲线”→“直线”
按钮，打开“直线”对话框，在工作区中依次连接各个边界的基准点，如图2-105所示。
图2-105 连接其他线段

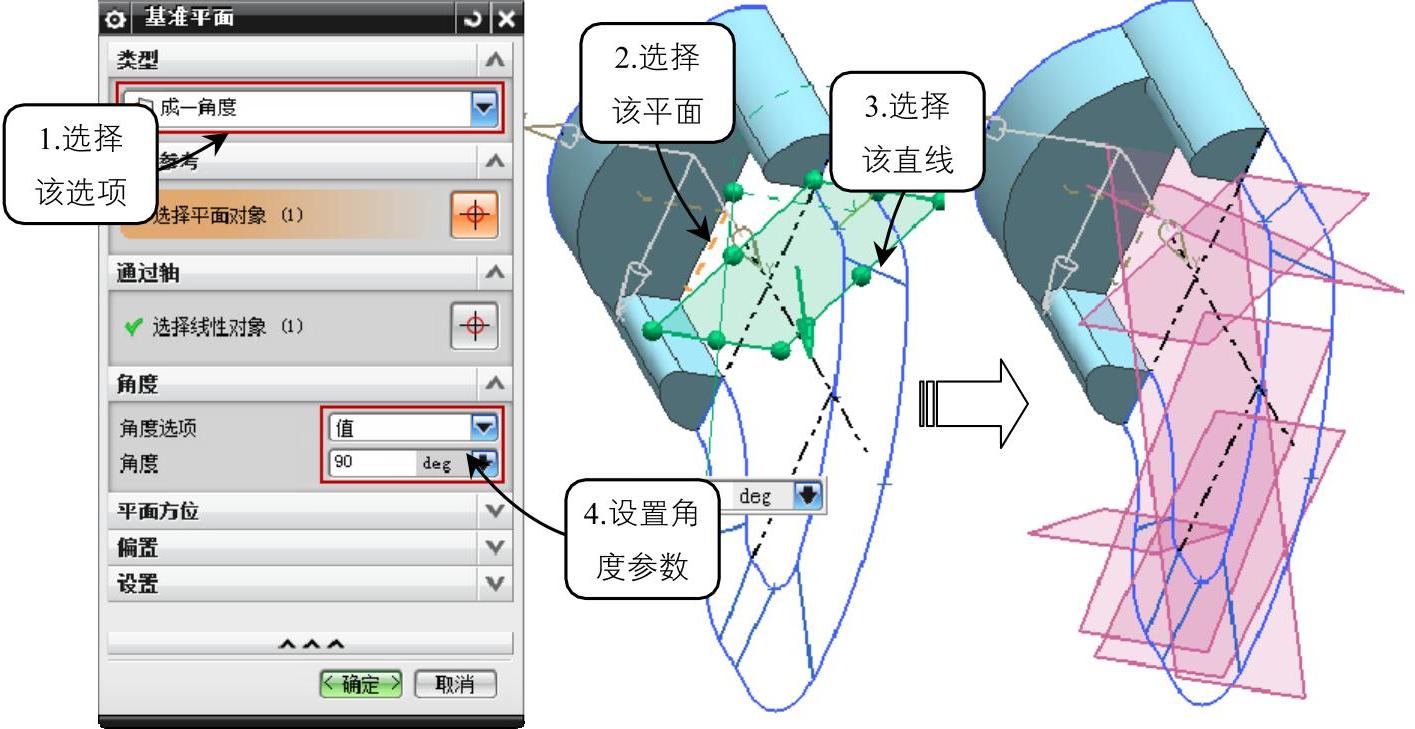

创建基准平面。单击选项卡“主页”→“特征”→“基准平面”
按钮，在“类型”下拉列表中选择“成一角度”选项，并设置角度为90，在工作区中选择XY平面为参考平面，选择连接线段为通过轴，如图2-106所示。按照同样的方法创建其他边界的基准平面。
图2-106 创建基准平面

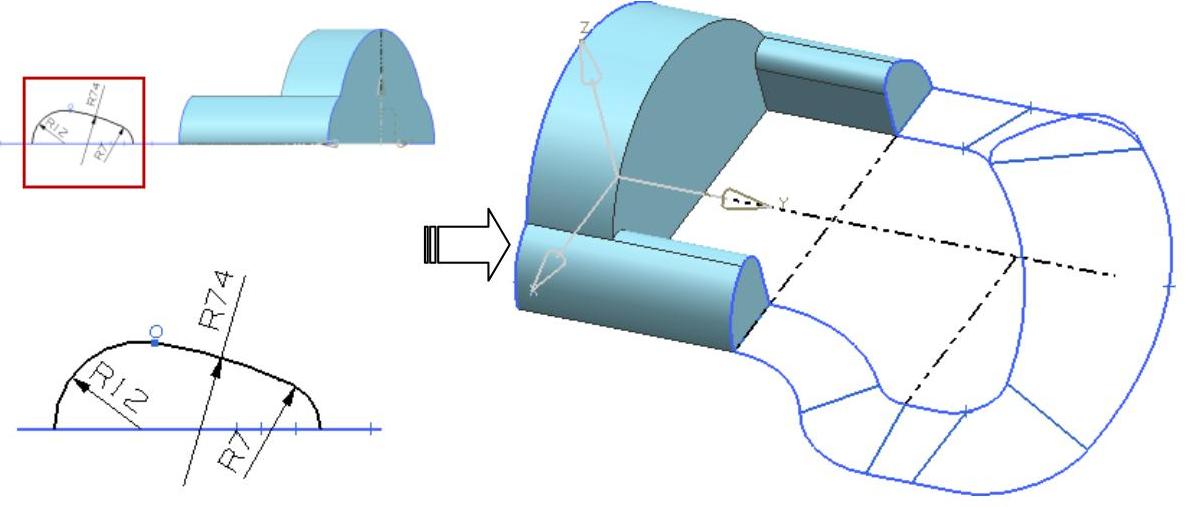

绘制截面1。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面1为草图平面，绘制如图2-107所示的截面1轮廓草图。(https://www.daowen.com)
图2-107 绘制截面1

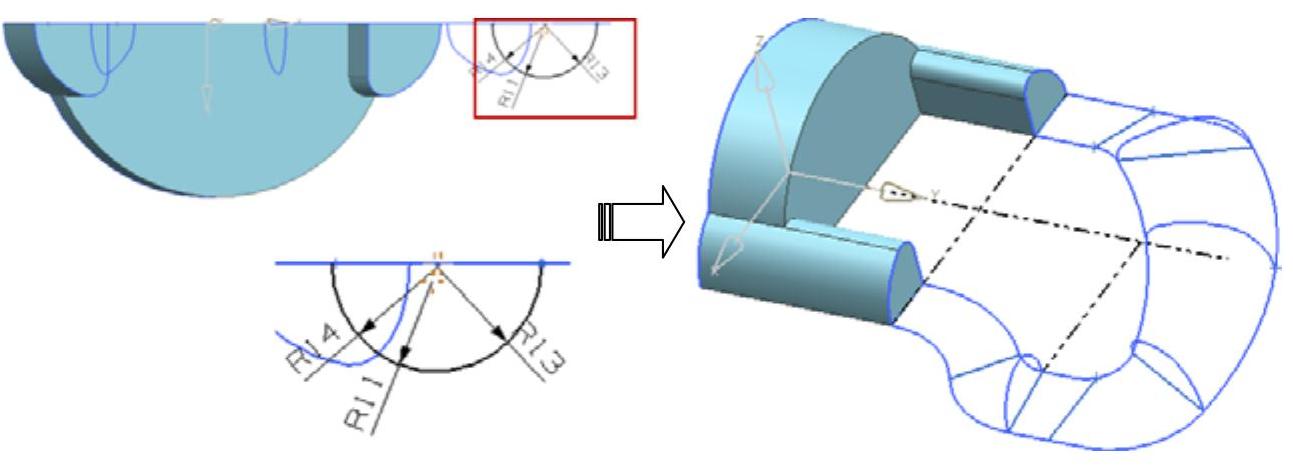

绘制截面2。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面2为草图平面，绘制如图2-108所示的截面2轮廓草图。
图2-108 绘制截面2
绘制截面3。单击选项卡“主页”→“草图”

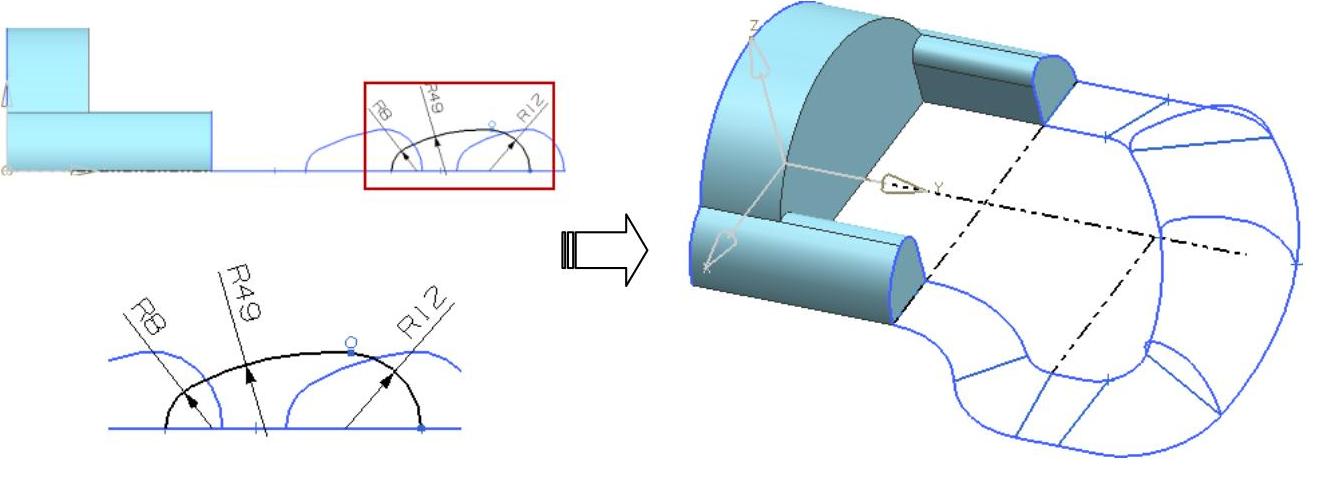

按钮，打开“创建草图”对话框，在工作区中选择YZ平面为草图平面，绘制如图2-109所示的截面3轮廓草图。

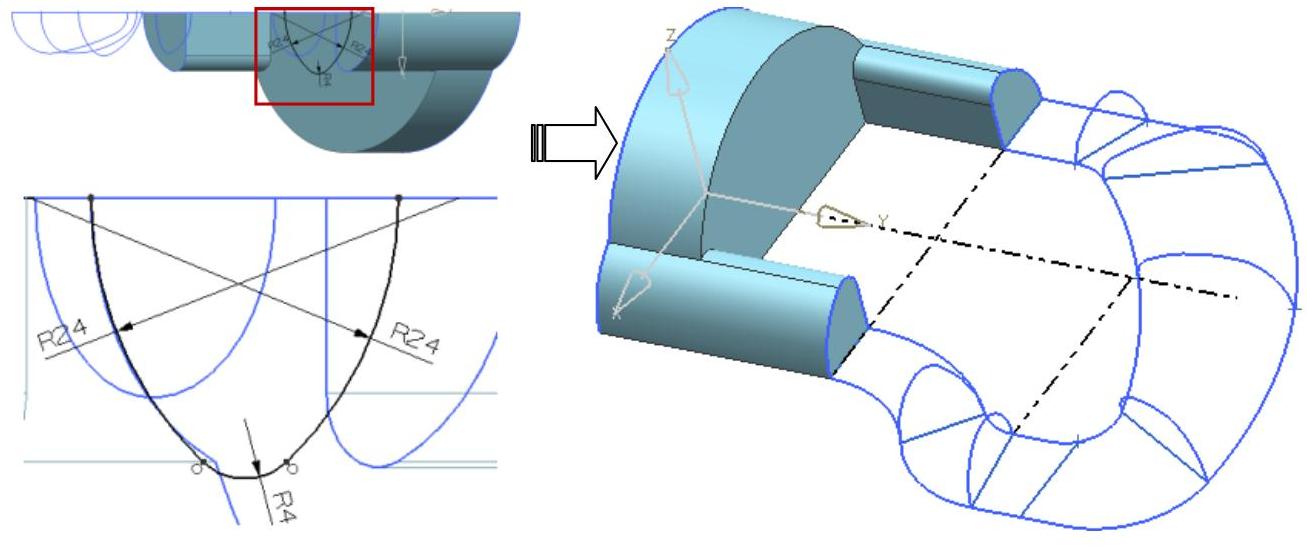

图2-109 绘制截面3
绘制截面4。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面4为草图平面，绘制如图2-110所示的截面4轮廓草图。

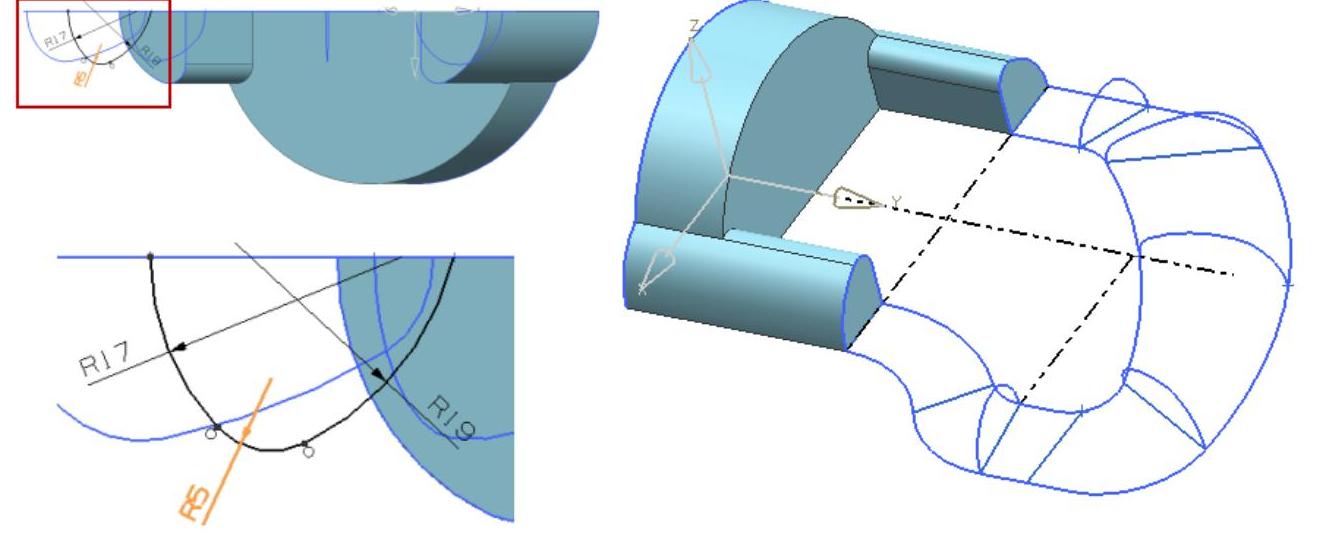

图2-110 绘制截面4
绘制截面5。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面5为草图平面，绘制如图2-111所示的截面5轮廓草图。

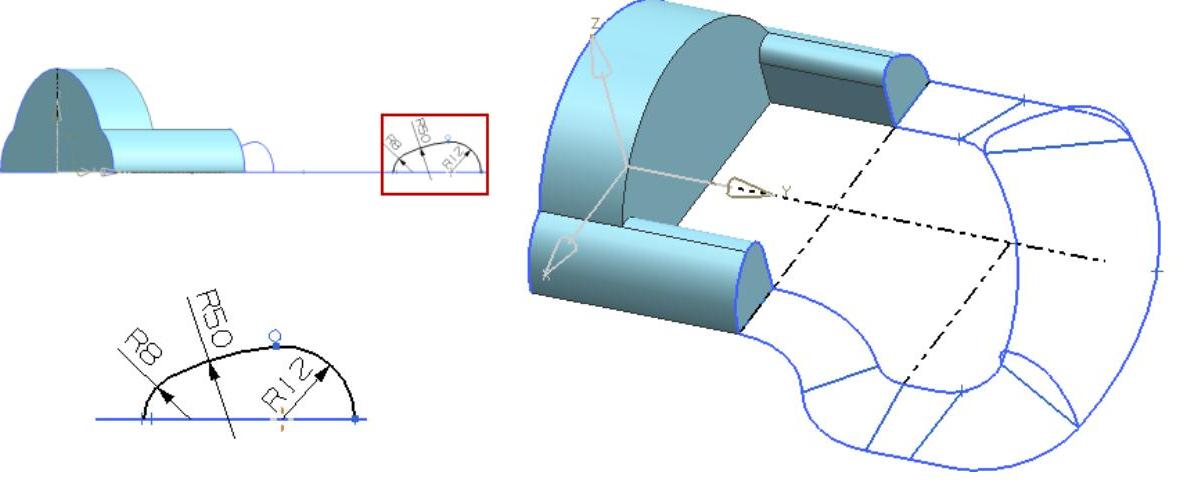

图2-111 绘制截面5
绘制截面6。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面6为草图平面，绘制如图2-112所示的截面6轮廓草图。
图2-112 绘制截面6
绘制截面7。单击选项卡“主页”→“草图”
按钮，打开“创建草图”对话框，在工作区中选择基准平面7为草图平面，绘制如图2-113所示的截面7轮廓草图。
图2-113 绘制截面7
创建有界平面。单击选项卡“主页”→“曲面”→“更多”→“有界平面”按钮，将打开“有界平面”对话框，在工作区中选择电锤手柄底面轮廓，如图2-114所示。

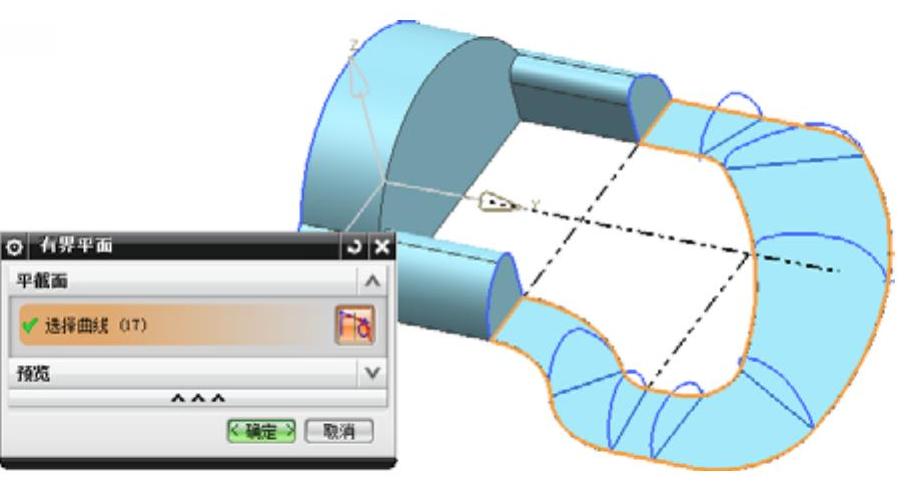

图2-114 创建有界平面

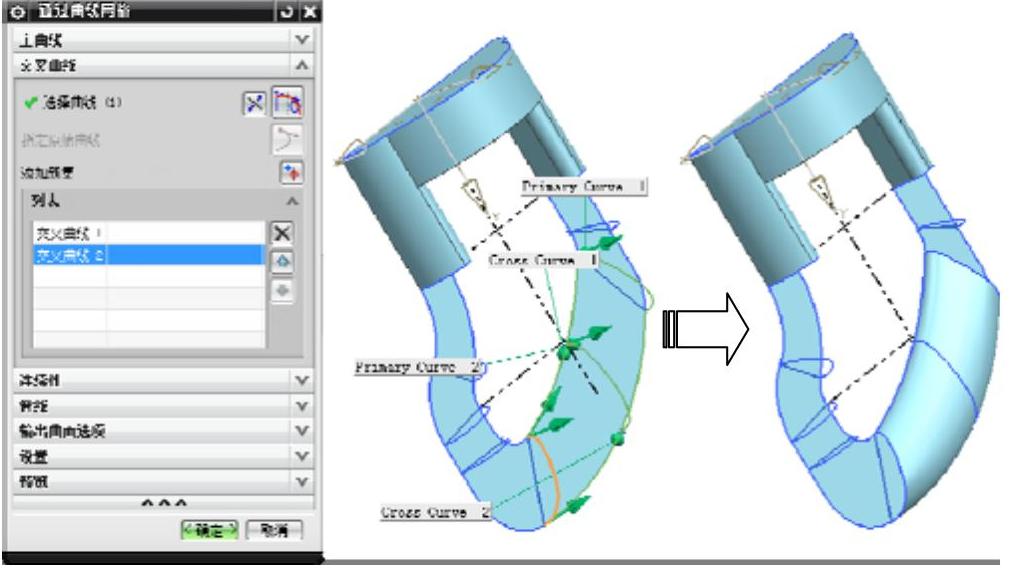

创建曲线网格曲面1。单击选项卡“主页”→“曲面”→“通过曲线网格”
按钮，打开“通过曲线网格”对话框，在工作区中依次选择手柄中间的三个截面为主曲线，选择底面轮廓曲线为交叉曲线，创建方法如图2-115所示。
图2-115 创建曲线网格曲面1

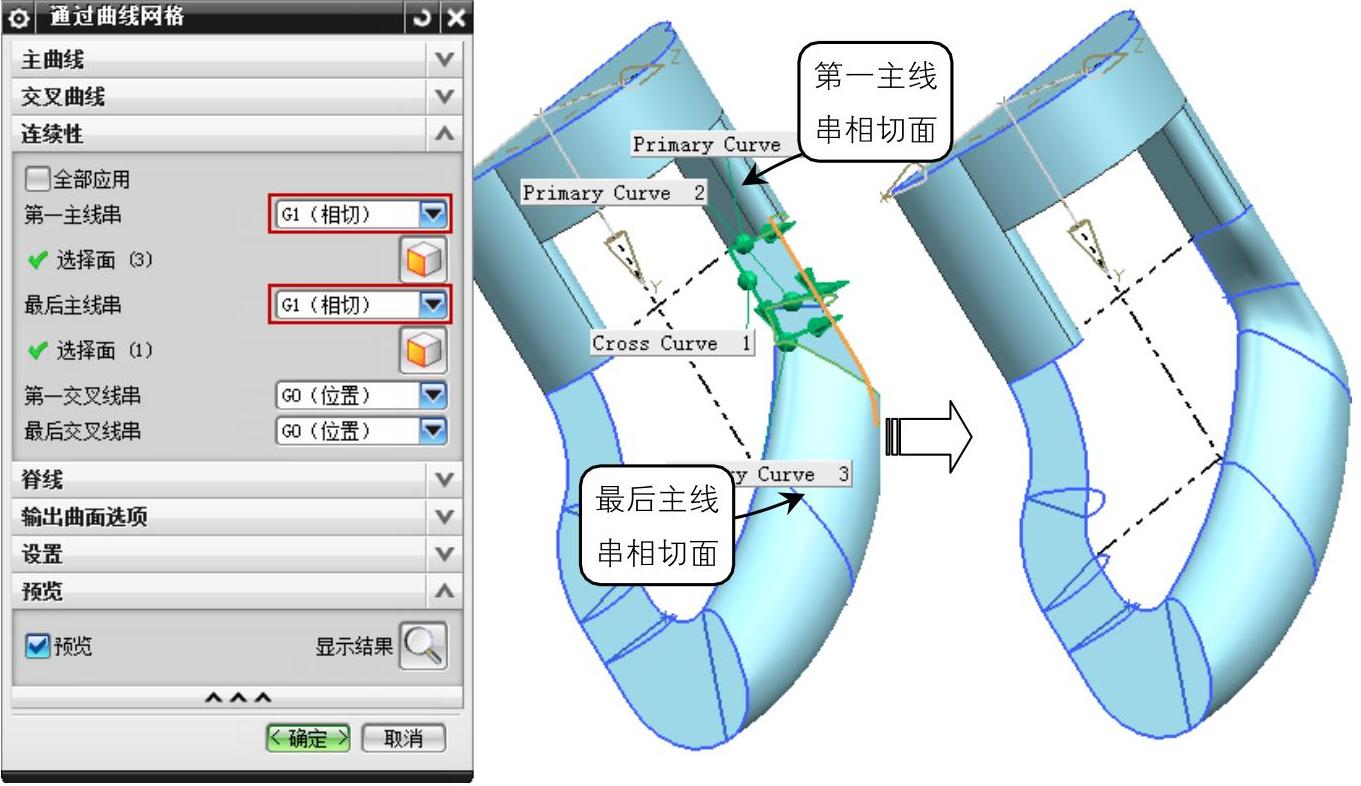

创建曲线网格曲面2。单击选项卡“主页”→“曲面”→“通过曲线网格”
按钮，打开“通过曲线网格”对话框，在工作区中依次选择手柄上侧面的三个截面为主曲线，选择底面轮廓线为交叉曲线，并选择两端的连接曲面设置相切连续性，创建方法如图2-116所示。
图2-116 创建曲线网格曲面2
创建曲线网格曲面3。单击选项卡“主页”→“曲面”→“通过曲线网格”
按钮，打开“通过曲线网格”对话框，在工作区中依次选择手柄下侧面的5个截面为主曲线，选择底面轮廓线为交叉曲线，并选择两端的连接曲面设置相切连续性，创建方法如图2-117所示。电锤手柄曲面创建完成。
图2-117 创建曲线网格曲面3
