设置基准面。选择成形工具1的底面，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

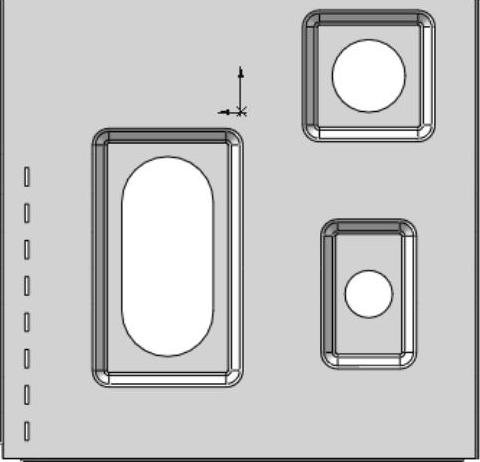

绘制草图。单击“草图”工具栏中的“中心线”按钮
、“圆”按钮
和“直槽口”按钮
，绘制草图，并标注智能尺寸，如图9-209所示。

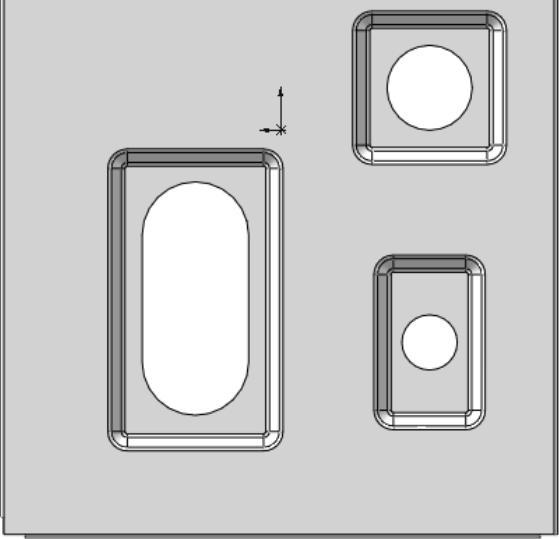

切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-210所示。
图9-209 绘制草图
图9-210 切除零件
设置基准面。选择成形工具4的底面，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

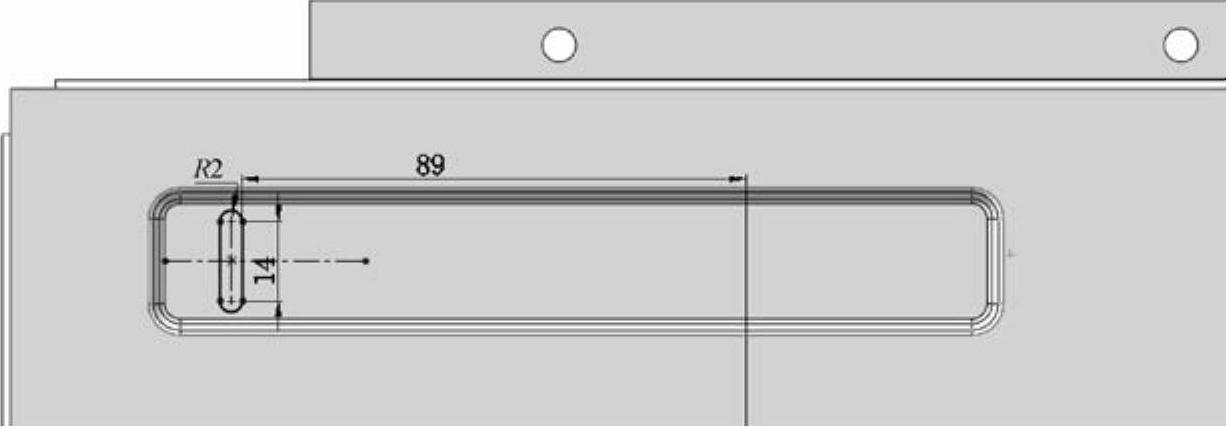

绘制草图。单击“草图”工具栏中的“中心线”按钮
和“直槽口”按钮
，绘制草图，并标注智能尺寸，如图9-211所示。
图9-211 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。

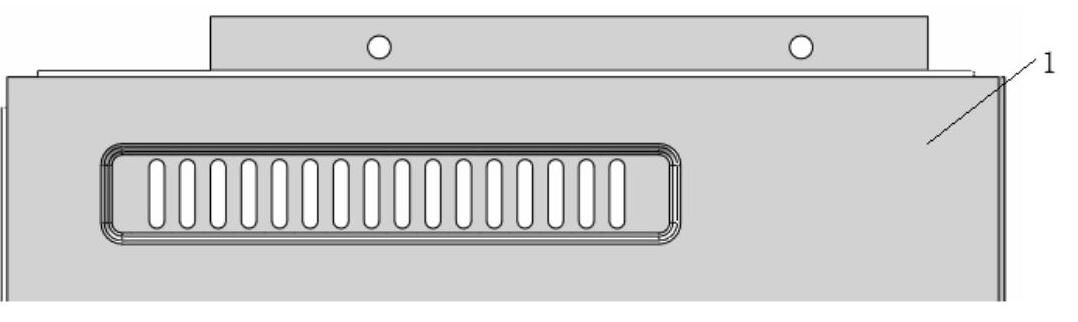

阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为8.00mm，个数为16，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，阵列切除特征如图9-212所示。
图9-212 阵列切除特征
设置基准面。选择图9-212中的面1，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。(https://www.daowen.com)

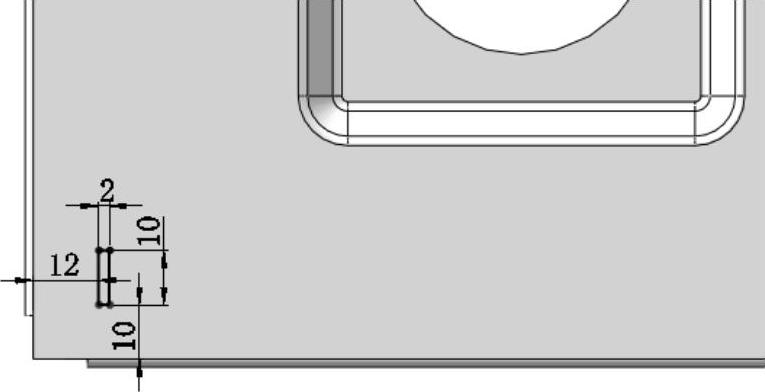

绘制草图。单击“草图”工具栏中的“边角矩形”按钮
，绘制草图，并标注智能尺寸，如图9-213所示。
图9-213 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮
，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为20.00mm，个数为8，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，阵列切除特征如图9-214所示。
设置基准面。在视图中选择如图9-212所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。

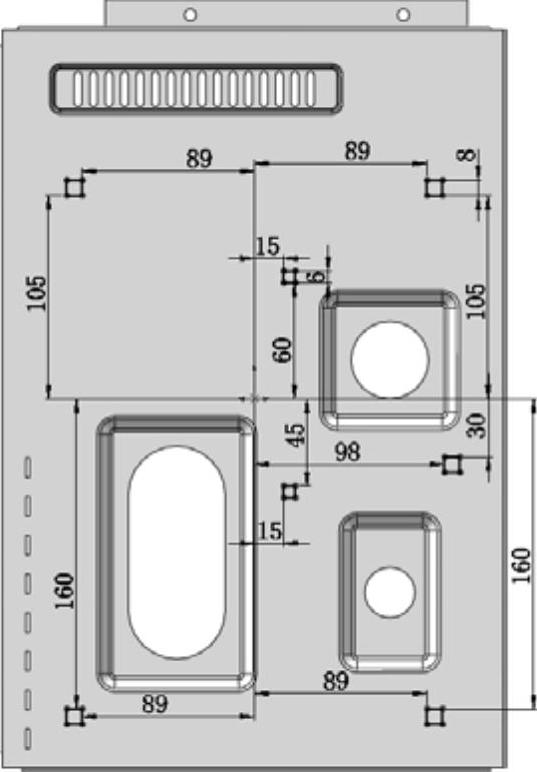

绘制草图。单击“草图”工具栏中的“边角矩形”按钮
，绘制草图，并标注智能尺寸，如图9-215所示。
图9-214 阵列切除特征
图9-215 绘制草图

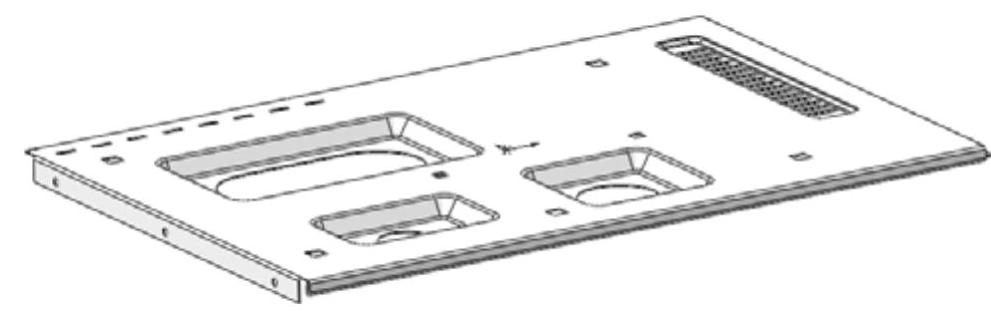

切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-216所示。
图9-216 切除零件
