【操作步骤】
绘制草图。
首先单击“草图”工具栏中的“3D草图”按钮
，然后单击“草图”工具栏中的“直线”按钮

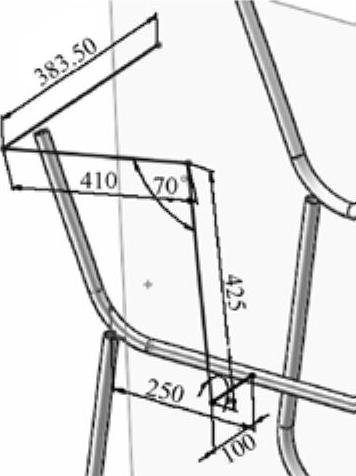

，绘制如图10-113所示的草图并标注尺寸。
单击“草图”工具栏中的“绘制圆角”按钮

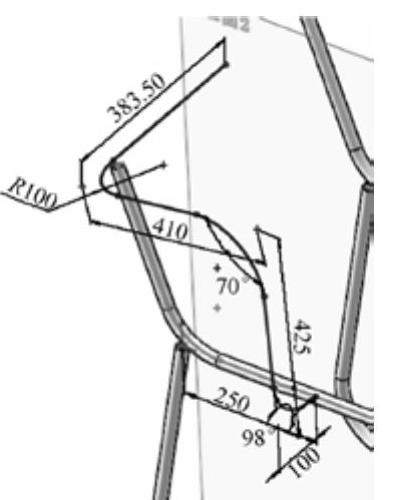

，绘制如图10-114所示的圆角。
图10-113 绘制草图
图10-114 绘制圆角
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮

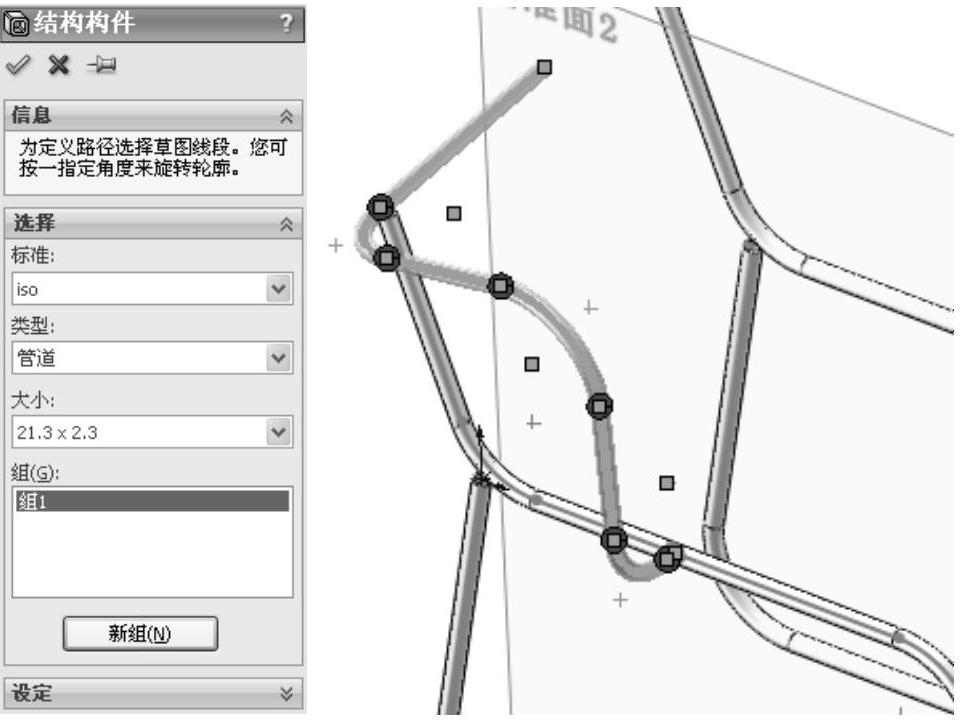

，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“21.3×2.3”大小，然后在视图中拾取上一步绘制的草图，如图10-115所示。单击“确定”按钮
。
图10-115 “结构构件”属性管理器

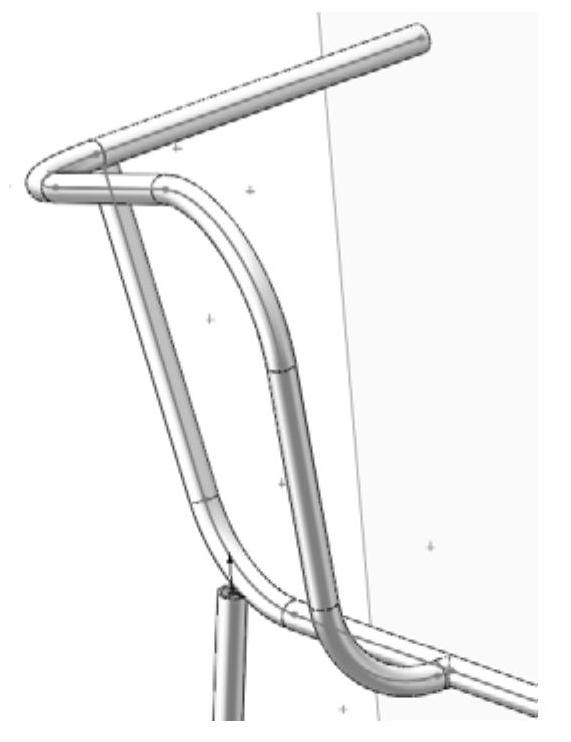

剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮

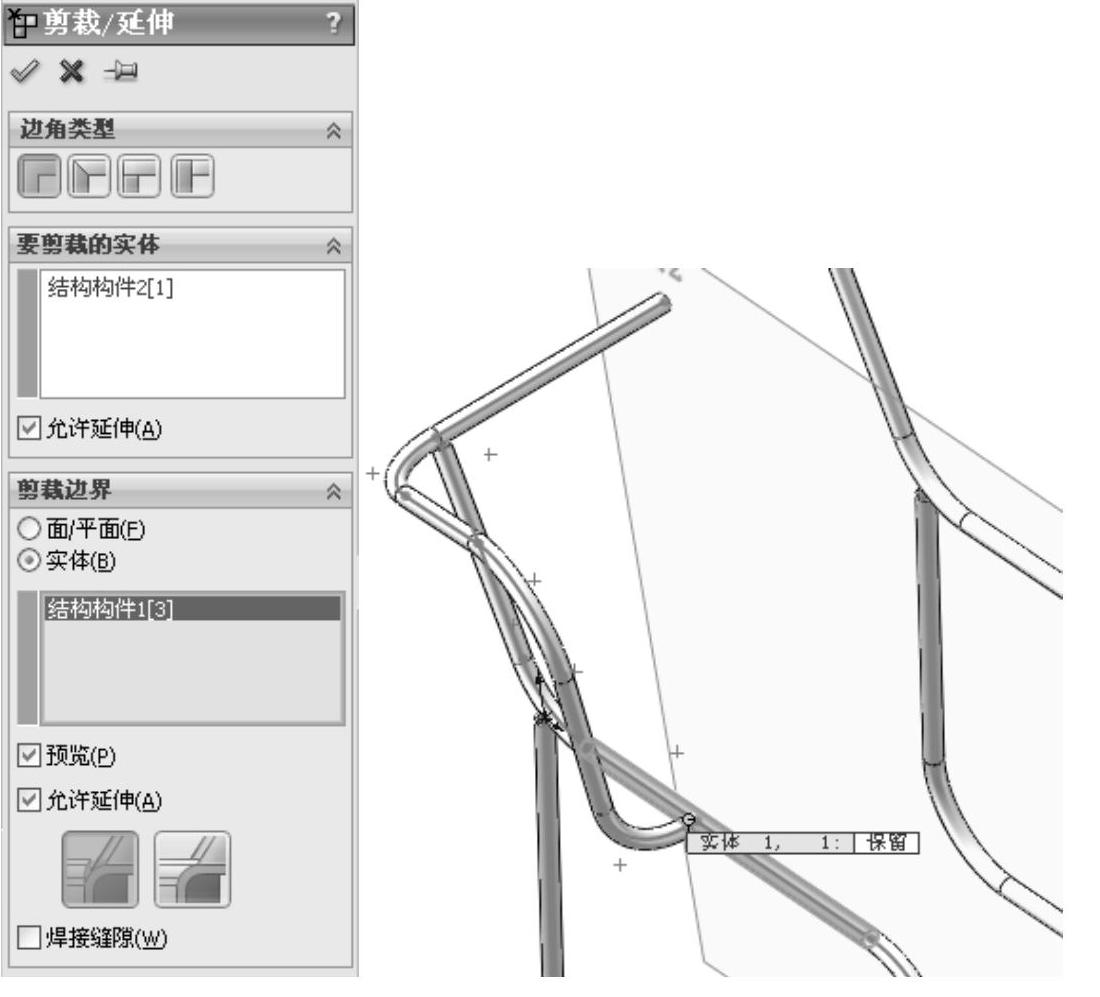

，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择“结构构件2”为要剪裁的实体，选择“结构构件1”为剪裁边界，如图10-116所示。单击“确定”按钮
，剪裁结构构件如图10-117所示。
图10-116 “剪裁/延伸”属性管理器
(https://www.daowen.com)
图10-117 剪裁结构构件
镜像结构构件。单击“特征”工具栏中的“镜像”按钮

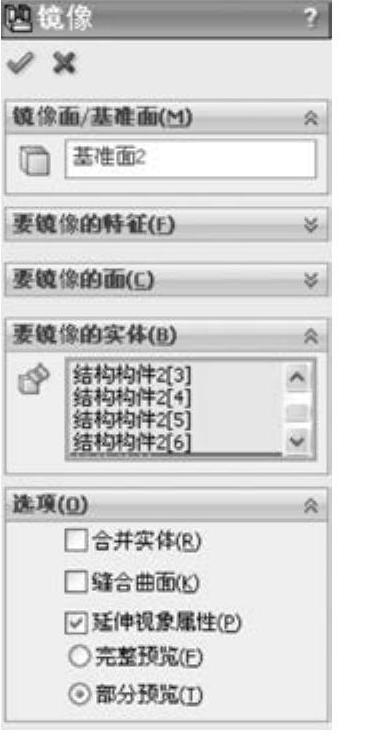

，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出如图10-118所示的“镜像”属性管理器，选择10.6.1节步骤
创建的基准面为镜像面，选择视图中所有的结构构件为要镜像的实体。单击“确定”按钮

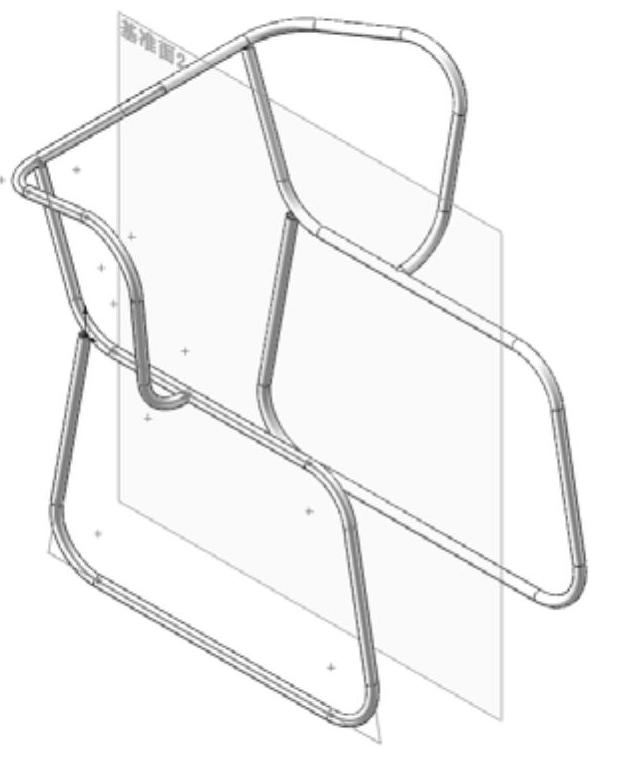

，镜像结构构件如图10-119所示。
图10-118 “镜像”属性管理器
图10-119 镜像结构构件
创建焊缝。单击“焊件”工具栏中的“焊缝”按钮

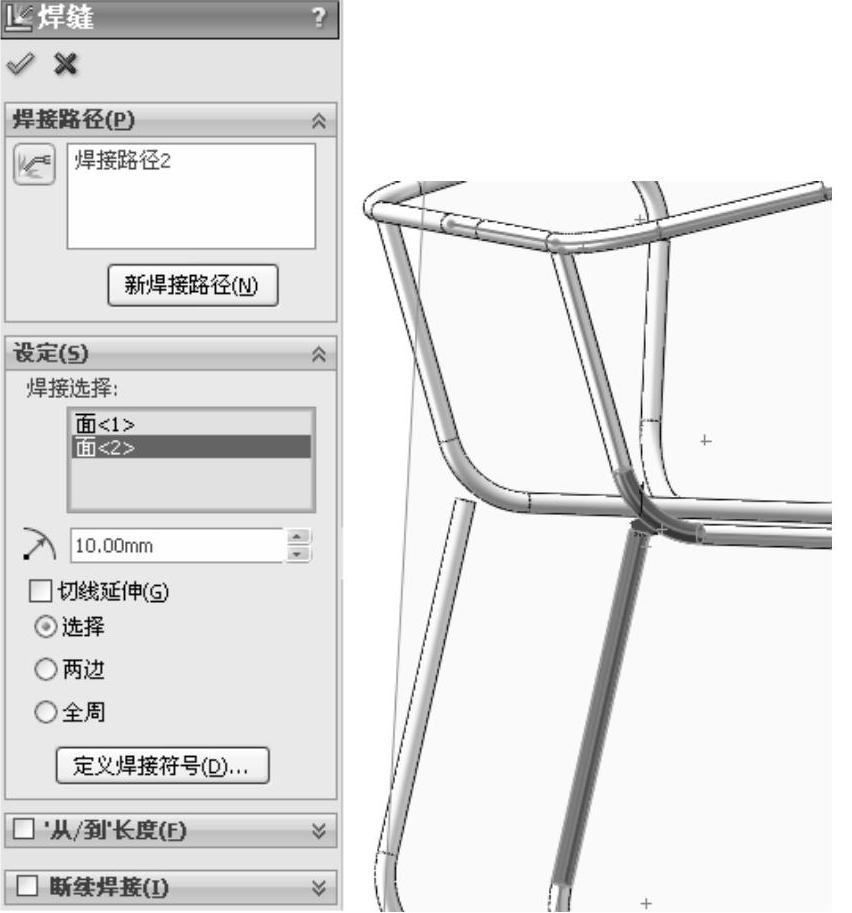

，或执行“插入”→“焊件”→“焊缝”菜单命令，弹出“焊缝”属性管理器，在视图中选择如图10-120所示的构件，输入半径值为10.00mm。单击“确定”按钮

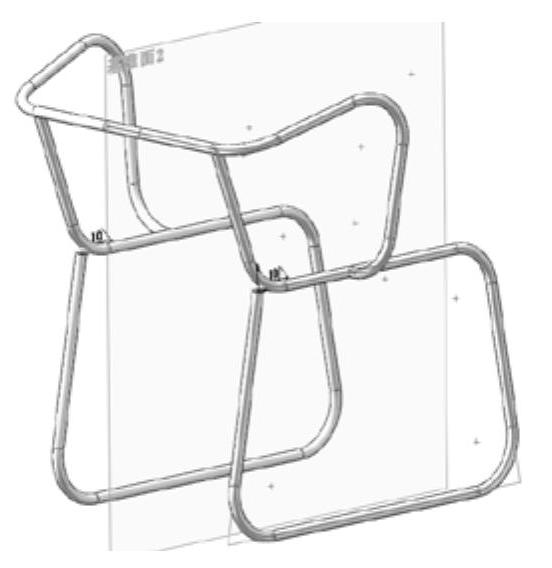

，创建焊缝，如图10-121所示。重复单击“焊缝”按钮，在另一侧创建焊缝，如图10-122所示。
图10-120 “焊缝”属性管理器
图10-121 创建焊缝
图10-122 在另一侧创建焊缝
