创建定位草图时，可以参考平面，绝对轴的原点和方向，并能根据需要修改参考平面、绝对轴的原点和方向，定位草图还可以与3D几何图形关联在一起。创建定位草图操作步骤如下：

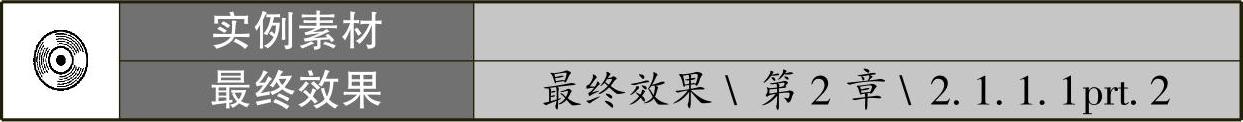

1.直接创建定位草图

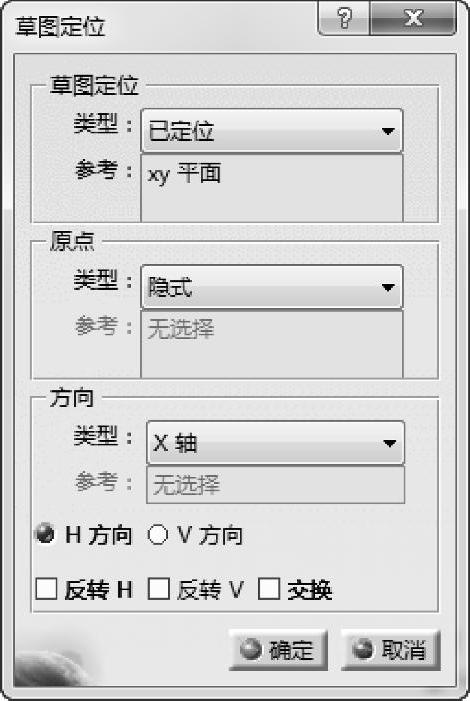

图2-1 草图定位参数设置

Step01 单击【定位草图】按钮，系统弹出【草图定位】对话框。

Step02 设置【草图定位】参数，如图2-1所示。

①在【草图定位】的【类型】选项下拉框中选择【已定位】选项；在【参考】的选项后面单击选择【结构树】中的【xy平面】选项。

②在【原点】的【类型】选项下拉框中选择【隐式】选项。

③在【方向】的【类型】选项下拉框中选择【X轴】选项。

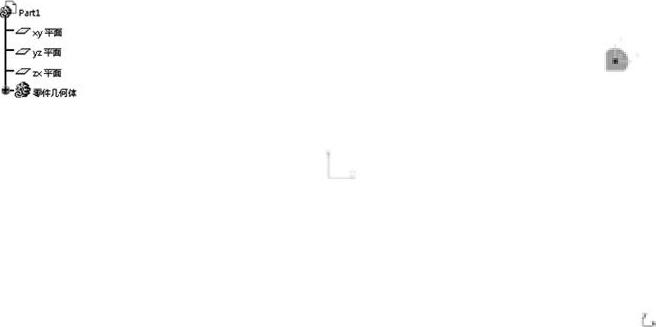

图2-2 创建定位草图

Step03 单击对话框中的【确定】按钮完成创建定位草图，如图2-2所示。

2.通过3D几何图形创建定位草图

(www.daowen.com)

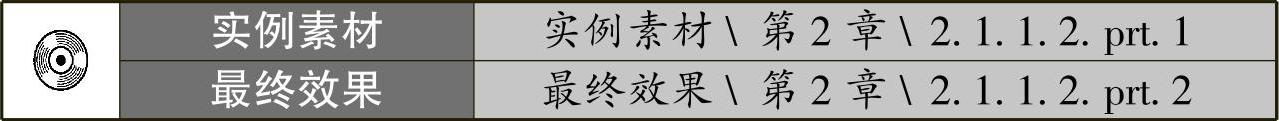

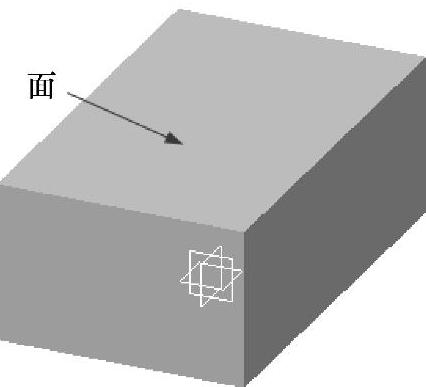

图2-3 实例素材

Step01 打开实例素材文件，如图2-3所示。

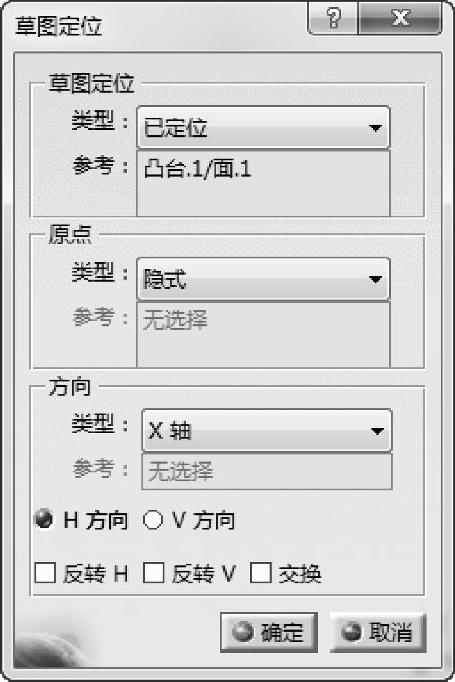

图2-4 草图定位参数设置

Step02 单击【定位草图】按钮，系统弹出【草图定位】对话框。

Step03 设置【草图定位】参数，如图2-4所示。

①在【草图定位】的【类型】选项下拉框中选择【已定位】选项；在【参考】的选项后面单击选择【实例素材】中的【面】。

②在【原点】的【类型】选项下拉框中选择【隐式】选项。

③在【方向】的【类型】选项下拉框中选择【X轴】选项。

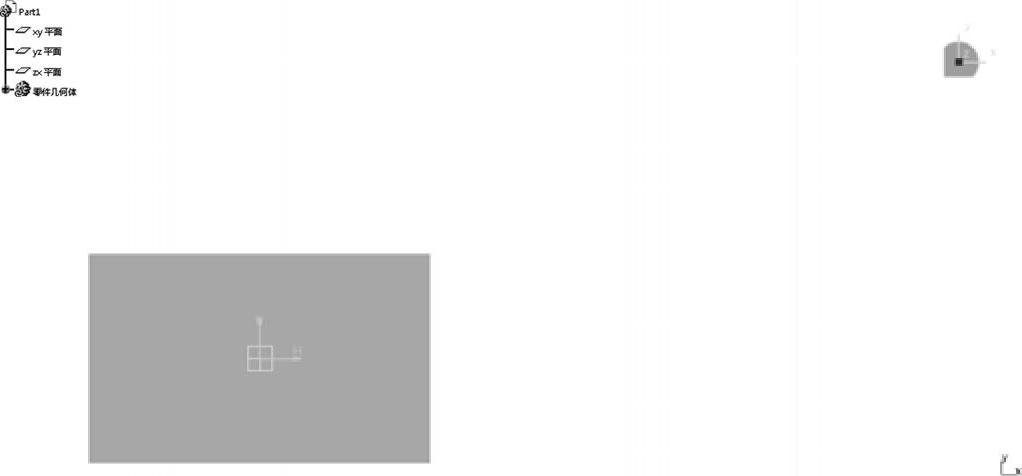

图2-5 创建定位草图

Step04 单击对话框中的【确定】按钮完成创建定位草图，如图2-5所示。
