启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
和“绘制圆角”按钮
，绘制如图11-3所示的草图并标注尺寸。

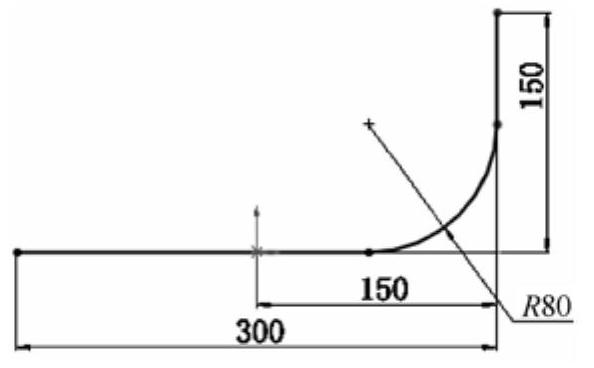

图11-3 绘制草图
拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”按钮
，系统弹出“曲面-拉伸”属性管理器；设置终止条件为“两侧对称”，输入拉伸距离为300.00mm，如图11-4所示；单击“确定”按钮
，生成拉伸曲面，如图11-5所示。

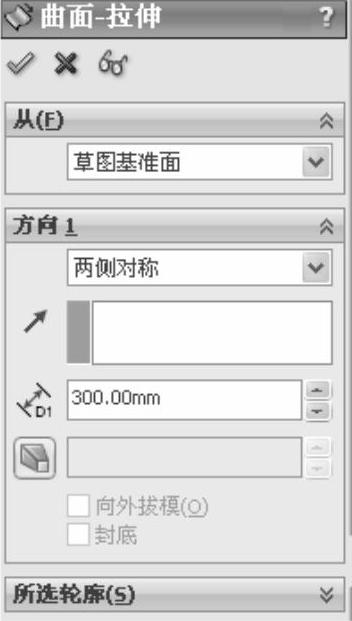

图11-4 “曲面-拉伸”属性管理器

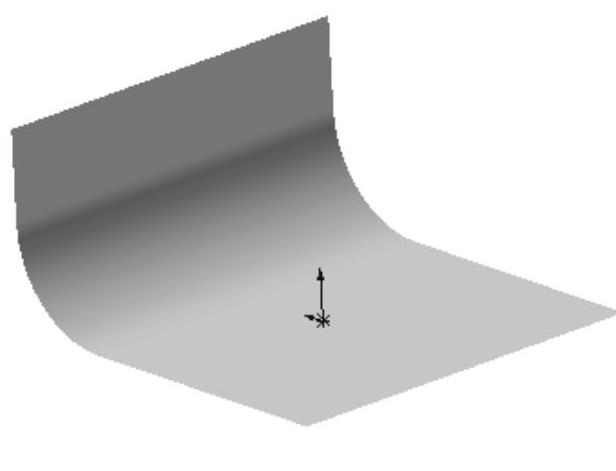

图11-5 拉伸曲面
加厚曲面。执行“插入”→“凸台/基体”→“加厚”菜单命令，系统弹出“加厚”属性管理器，选择上一步创建的拉伸曲面为要加厚的面，单击“两侧对称”按钮
，输入厚度为15.00mm，如图11-6所示；单击“确定”按钮
，生成加厚曲面，如图11-7所示。
(https://www.daowen.com)

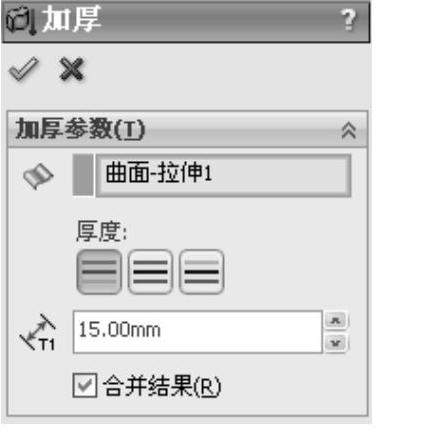

图11-6 “加厚”属性管理器

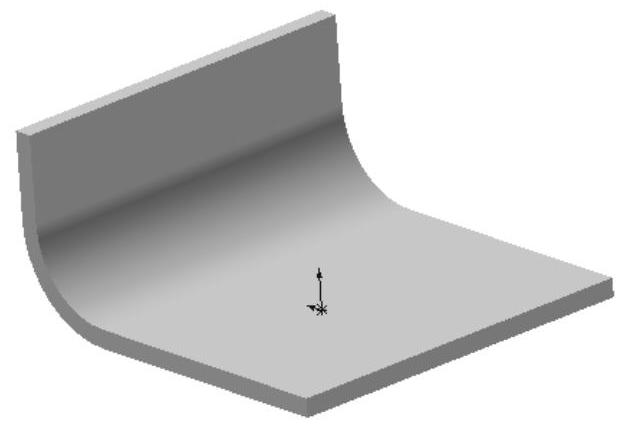

图11-7 加厚曲面
圆角处理。单击“特征”工具栏中的“圆角”按钮
，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择如图11-8所示的4条棱边，输入圆角半径为50.00mm，然后单击“确定”按钮
。
图11-8 选择圆角边线
圆角处理。单击“特征”工具栏中的“圆角”按钮
，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择如图11-9所示的边线，输入圆角半径为5.00mm。然后单击“确定”按钮
，圆角处理如图11-10所示。

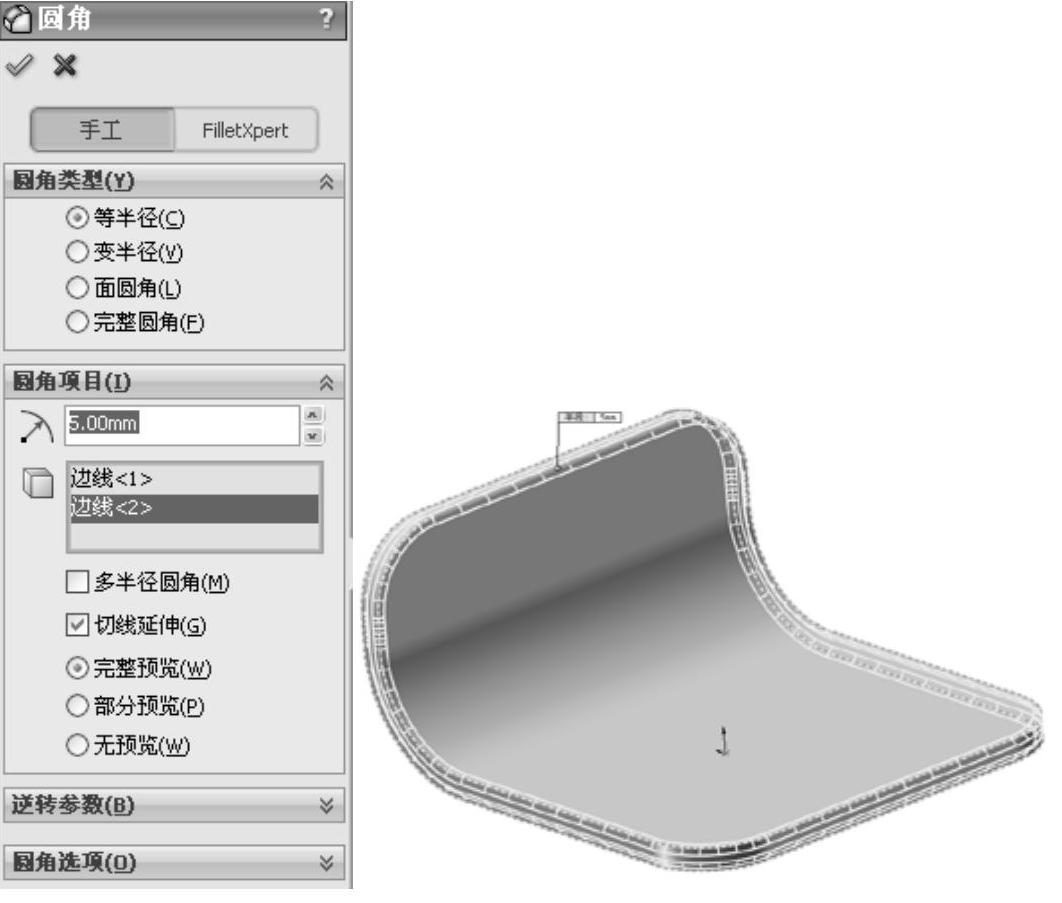

图11-9 选择圆角边线

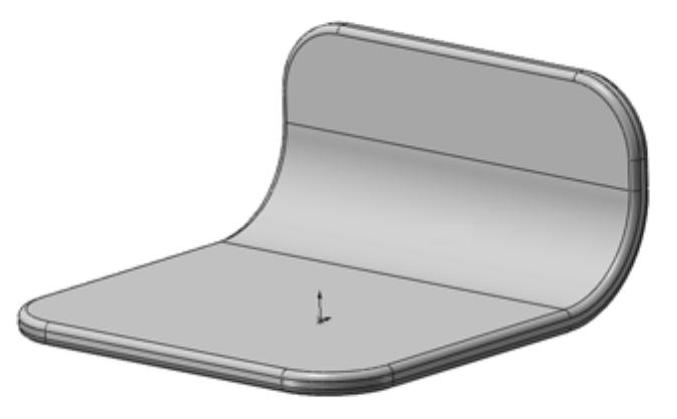

图11-10 圆角处理
