如何创建曲面补片——工具与技巧详解

用户可以通过“面”“体”“移刀”三种方式来创建曲面补片，这里修补的功能比较简单，主要是针对数目比较多、比较规则并且容易修补的孔，对于比较复杂而且不具有规则性的孔，一般都在模具工具中进行修补。下面将通过一个范例来详细介绍创建补片面的操作过程。

Step1.打开D：\ug11.3\work\ch05.05\top_cover_top_035.prt文件。

Step2.转换显示部件。单击“装配导航器”按钮，在弹出的对话框中依次单击节点，然后右击，在弹出的快捷菜单中选择选项。

Step3.确认在建模环境，在“注塑模向导”功能选项卡区域中单击“曲面补片”按钮，系统弹出如图5.5.1所示的“边补片”对话框。

Step4.选择修补对象。在“边补片”对话框的下拉列表中选择选项，选择图

5.5.2 所示的实体模型。

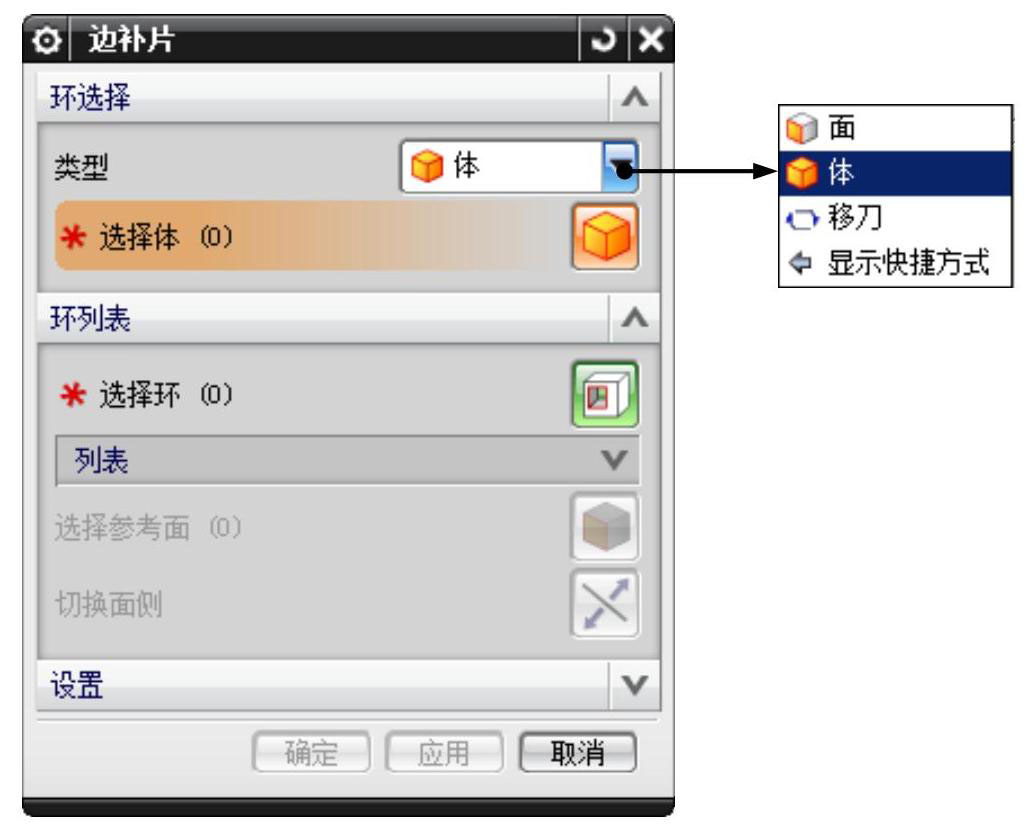

图5.5.1 “边补片”对话框

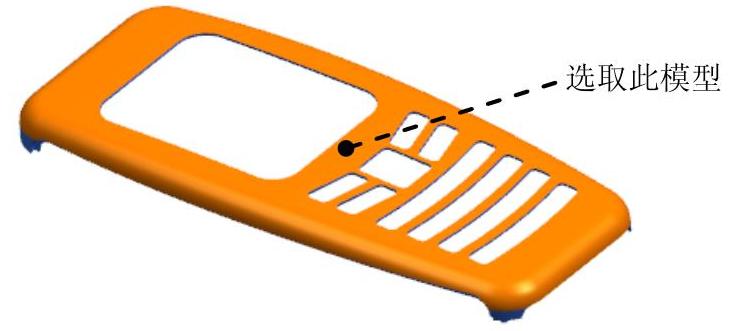

图5.5.2 选取模型

Step5.在“边补片”对话框中单击按钮，完成补片后的结果如图5.5.3所示。

图5.5.3 修补结果

Step6.保存文件。选择下拉菜单命令，保存所有文件。(https://www.daowen.com)

图5.5.1所示“边补片”对话框中各选项的说明如下。

● 区域：包括面、体和移刀三种环搜索方法。

☑ ：选择该选项，表示选择方式为面修补。

☑ ：选择该选项，表示选择方式为体修补。

☑ ：选择该选项，表示选择方式为移刀修补。

● 区域：该区域是定义边补片类型的环搜索方法及设置，分为、和三部分。

☑ ：激活该区域可选取模型上的边线。

☑ ：在该区域中显示选取的边线方法，包括上一个分段按钮、接受按钮循环候选项按钮、关闭环按钮和退出环按钮。

☑ ：用于设置选取边线的属性，包括、和三个复选框。

● 区域：在该区域中可显示选取的对象及修改操作，包括和“切换面侧”按钮。

☑ ：该区域中显示选取的边界对象。

☑ ：单击该按钮可改变曲面的修补形状。

● 区域：在该区域中系统默认将选中，以作为分型面使用。
