参见光盘
光盘\动画演示\第6章\平垫圈.avi
选择【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标
，选择模型类型，创建新部件，文件名为pingdianquan，进入建立模型模块。
选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的图标
，进入草图模式。
选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标
，系统弹出“拉伸”对话框，利用该对话框建立圆。
此处需要建立两个圆，方法如下：
选择
和
。
系统出现图6-3中的第一个对话框，在该对话框中设定圆心坐标并回车。
系统出现图6-3中的第二个对话框，在该对话框中设定圆的直径并回车建立圆。
两个圆的圆心均为（0，0），直径为10.5和20。结果如图6-21所示。
选择【菜单】→【草图】→【完成草图】命令，或者单击【主页】选项卡中的【完成】图标
，退出草图模式，进入建模模式。
选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标
，系统弹出“拉伸”对话框，如图6-22所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：(https://www.daowen.com)
选择刚刚在草图中创建的同心圆的任意一个，系统将自动把两个圆都选上，若不能同时选上，可先选择小圆再选大圆。
在指定失量下拉列表中选择
作为拉伸方向。
在该对话框中设定结束距离为2，其他均为0，单击“确定”完成拉伸。
生成的平垫圈如图6-23所示。

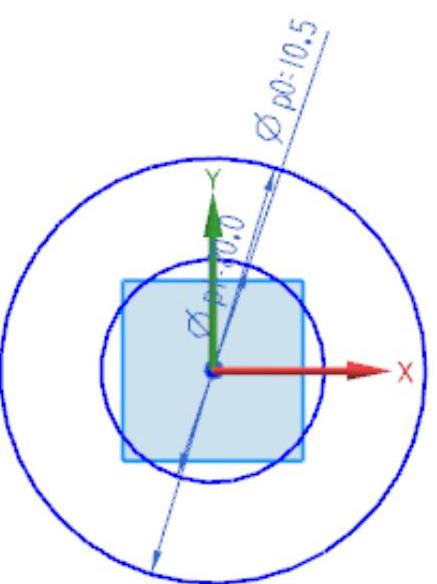

图6-21 生成的同心圆

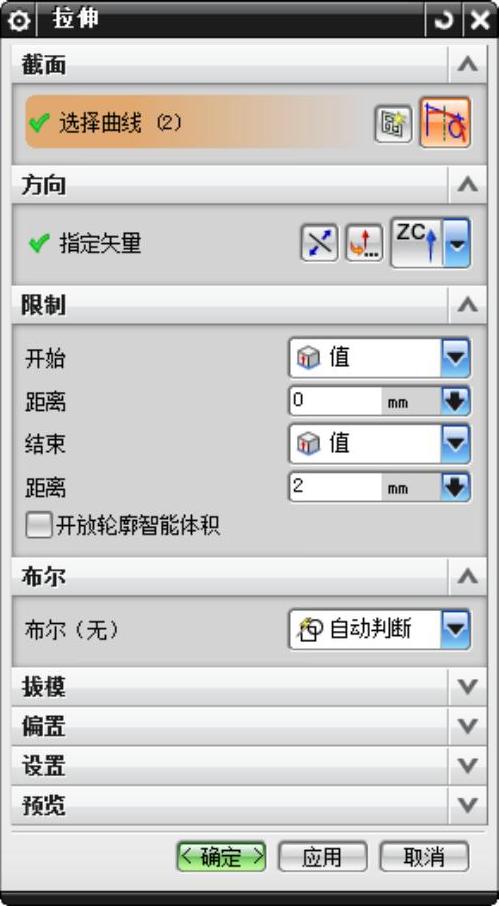

图6-22 “拉伸”对话框

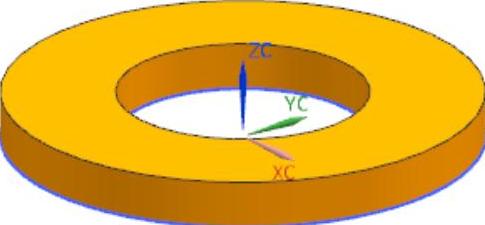

图6-23 生成的平垫圈
另外还有一类垫片的内圆直径为13，外圆直径24，厚度为2.5。
