选择【菜单】→【插入】→【设计特征】→【圆柱体】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【圆柱体】图标
，系统弹出如图7-6所示的“圆柱”对话框，利用该对话框建立圆柱体，方法如下：
在图7-6所示对话框中选择“轴，直径和高度”类型。
在指定失量列表中选择
作为圆柱体的轴向。
设置圆柱直径为18，高度为6.4。
单击点构造器按钮，系统弹出“点”对话框，在该话框中设置点的XC、YC和ZC的坐标值为0，作为圆柱体中心建立圆柱。
生成的圆柱体如图7-7所示。
选择【菜单】→【插入】→【细节特征】→【倒斜角】命令，或者单击【主页】选项卡，选择【特征】组中的【倒斜角】图标
，系统弹出“倒斜角”对话框，如图7-8所示。利用该对话框进行倒角，方法如下：
在图7-8所示该对话框中选择“对称”，距离为1。
选择圆柱体的底边。
单击“确定”，最后结果如图7-9所示。

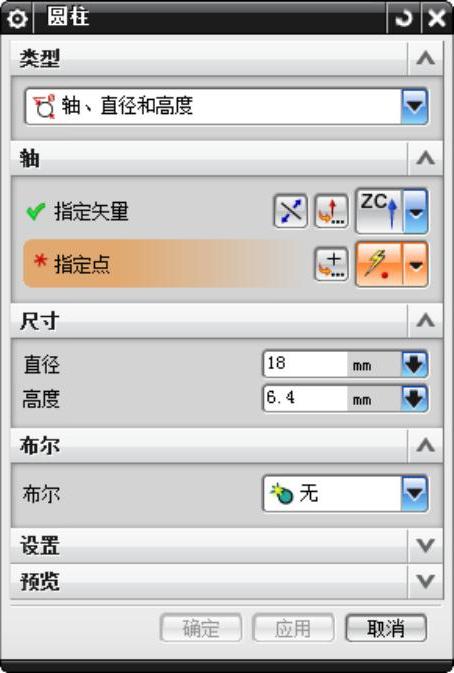

图7-6 “圆柱”对话框

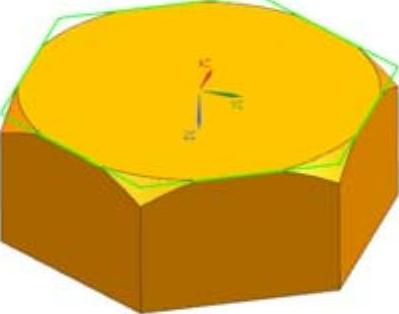

图7-7 圆柱体(https://www.daowen.com)

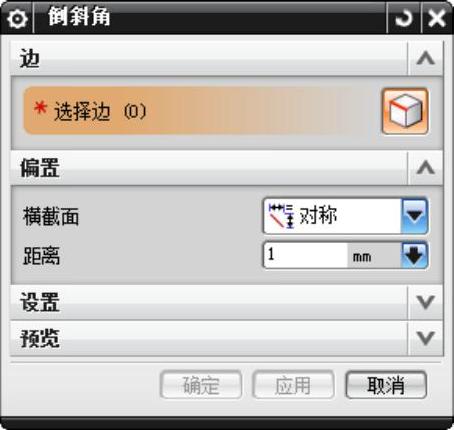

图7-8 “倒斜角”对话框
选择【菜单】→【插入】→【组合】→【求交】命令，或者单击【主页】选项卡，选择【特征】组→【组合下拉菜单】中的【求交】图标
，系统弹出“求交”对话框，如图7-10所示。利用该对话框将圆柱体和拉伸体进行交运算，方法如下：
选择圆柱体为目标体。
选择拉伸体为刀具体，单击“确定”完成求交运算。
最后结果如图7-11所示。

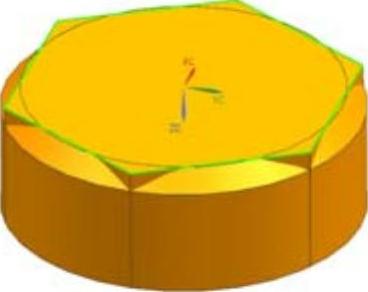

图7-9 倒斜角

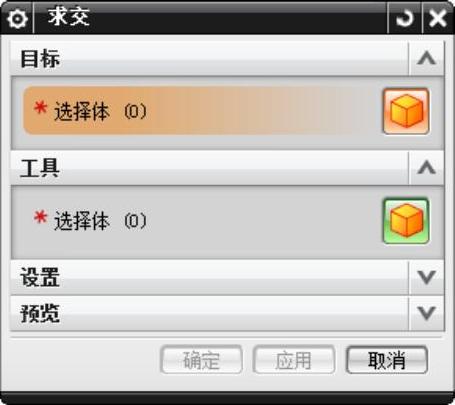

图7-10 “求交”对话框

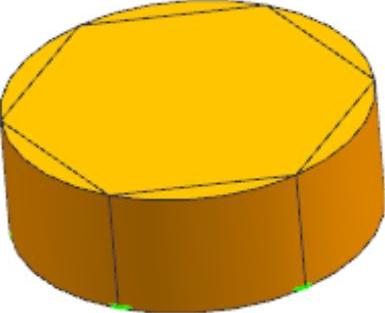

图7-11 螺栓头
