如何使用倒角工具实现CAD绘图中的倒角功能？

倒角工具的主要功能是绘制倒角（），其操作的一般过程如下。

Step1.将工作目录设置至D:\creo3.7\work\ch04.03.06，打开图4.3.20所示的工程图文件chamfer.drw。

Step2.在功能选项卡区域的选项卡中单击按钮，在的提示下，按住Ctrl键选取图4.3.20中的两条直线，单击中键，此时系统弹出图4.3.21所示的“倒角属性”对话框。在下拉列表中有四种创建倒角的方式。

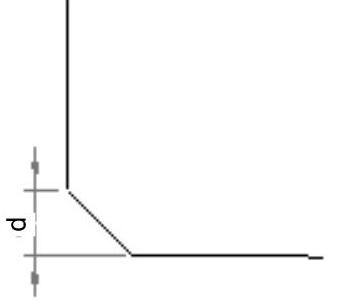

①在下拉列表中选取选项，在文本框中输入倒角尺寸值8，在下拉列表中选取选项，单击按钮。倒角结果如图4.3.22所示。

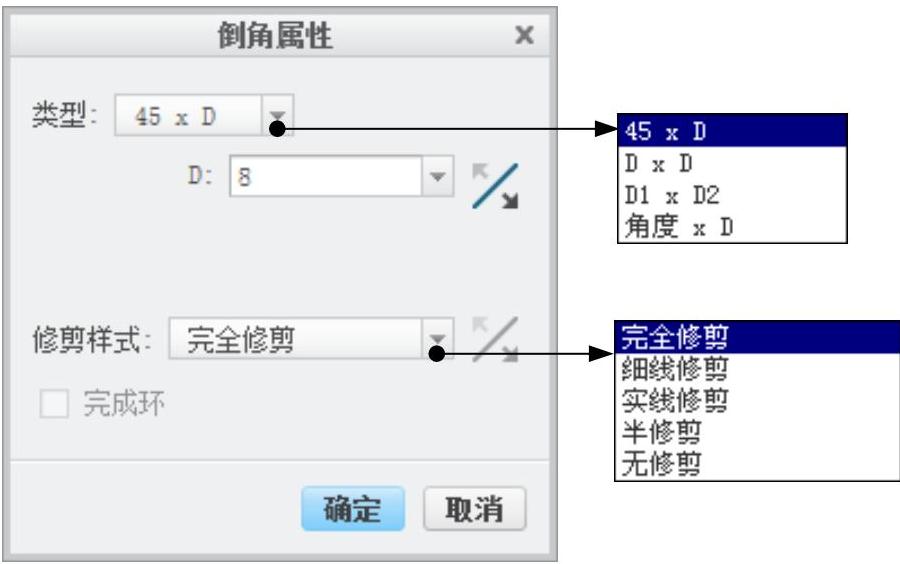

图4.3.21 “倒角属性”对话框

图4.3.22 第一种创建方式

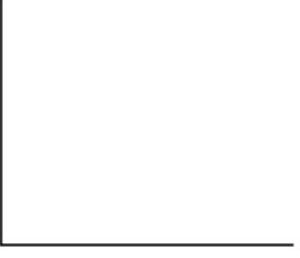

图4.3.20 倒角前

②在下拉列表中选取选项，在文本框中输入倒角尺寸值8，在下拉列表中选取选项，单击按钮。倒角结果如图4.3.23所示。(https://www.daowen.com)

③在下拉列表中选取选项，在文本框中输入倒角尺寸值4，在文本框中输入倒角尺寸值8，在下拉列表中选取选项，单击按钮。倒角结果如图4.3.24所示。

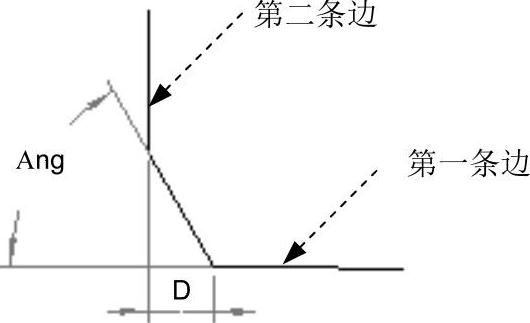

④在下拉列表中选取选项，在文本框中输入倒角尺寸值60，在文本框中输入倒角尺寸值8，在下拉列表中选取选项，单击按钮。倒角结果如图4.3.25所示。

说明：倒角尺寸D和角度Ang所代表的尺寸如上述各图中所示。

图4.3.23 第二种创建方式

图4.3.24 第三种创建方式

图4.3.25 第四种创建方式
