选择【菜单】→【插入】→【细节特征】→【边倒圆】命令，或者单击【主页】选项卡，选择【特征】组中的【边倒圆】图标
。系统弹出“边倒圆”对话框，如图11-125所示。利用该对话框进行圆角操作方法如下：
在该对话框中输入半径为44。
选择底座的四条边如图11-126所示进行圆角操作。

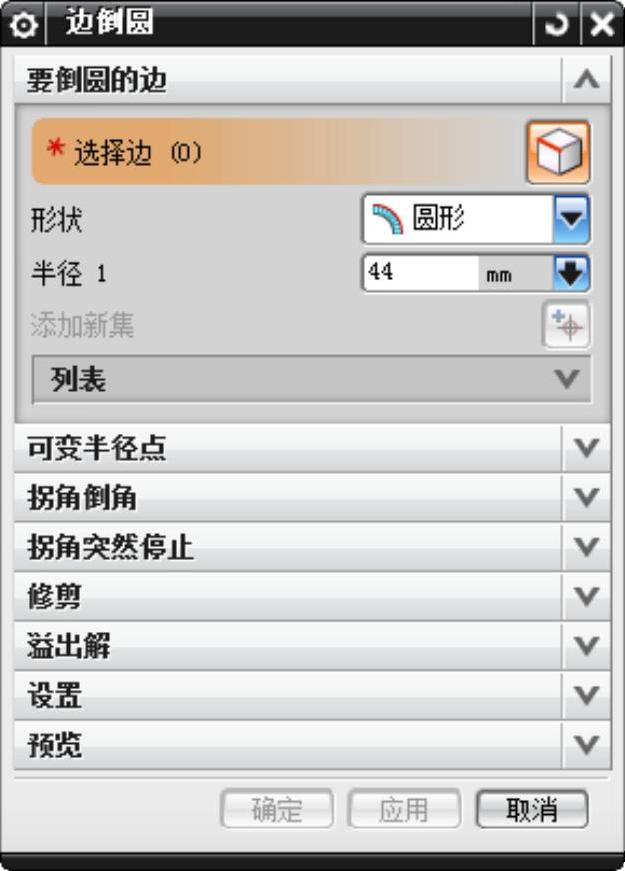

图11-125 “边倒圆”对话框

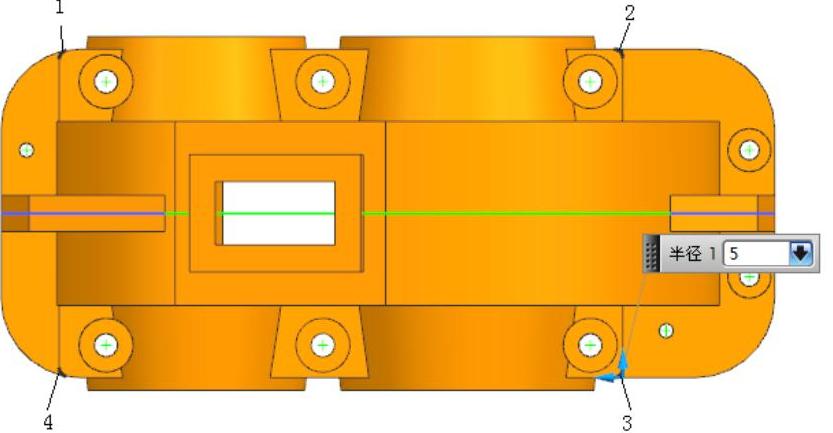

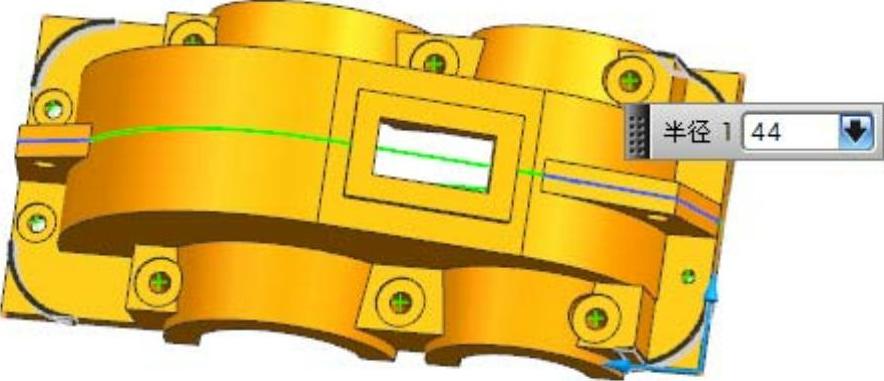

图11-126 选择边
单击“确定”按钮，得到图11-127所示的圆角结果。
按步骤
所述的方法继续进行圆角操作，选择凸台的边进行圆角。圆角半径为5，单击“确定”按钮，如图11-128所示。获得图11-129所示的模型。

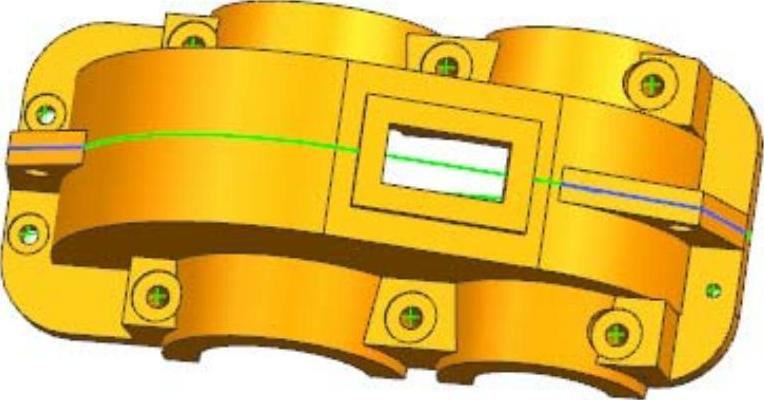

图11-127 圆角结果

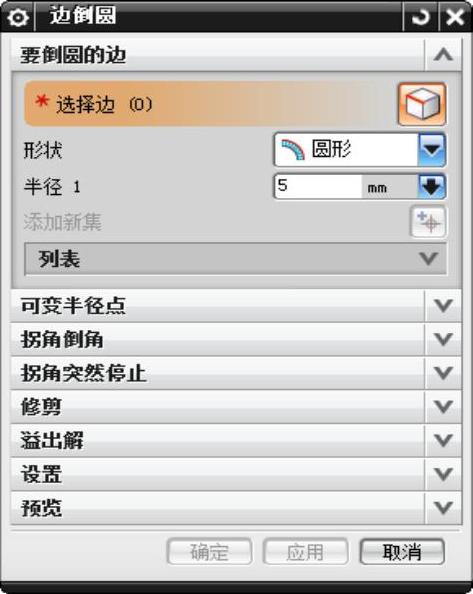

图11-128 “边倒圆”对话框
按步骤
所述的方法继续进行圆角操作，选择图11-130、图11-131所示的位置进行吊环的边圆角。圆角半径为18，单击“确定”按钮。获得图11-132所示的模型。
(https://www.daowen.com)

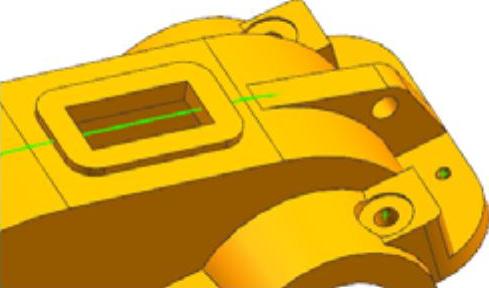

图11-129 圆角结果

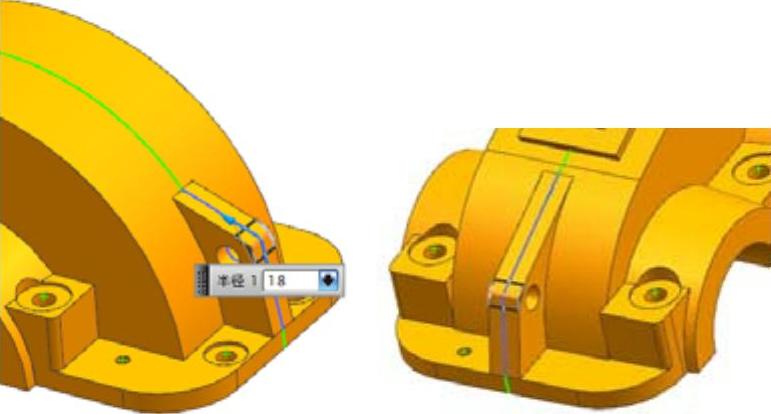

图11-130 选择边1图11-131选择边2
按步骤
所述的方法继续进行圆角操作，选择凸台的边进行圆角。圆角半径参数设为15，单击“确定”按钮。获得如图11-133所示的模型。

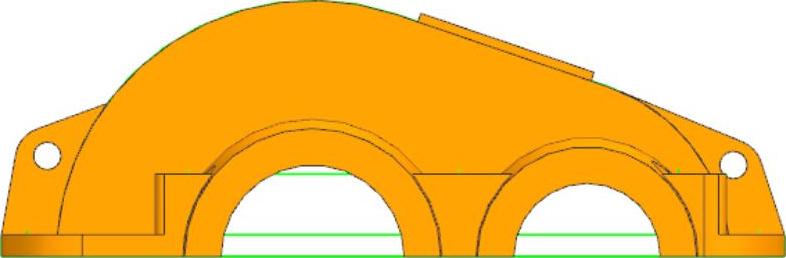

图11-132 圆角结果

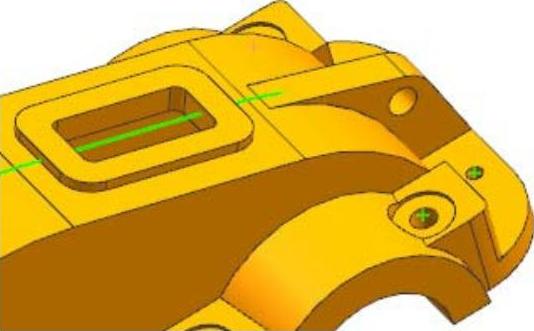

图11-133 圆角结果
按步骤
所述的方法继续进行圆角操作，选择凸台内孔的边进行圆角。圆角半径为5，在图11-134所示的“边倒圆”对话框中单击“确定”按钮。获得如图11-135所示的模型。
图11-134 “边倒圆”对话框
图11-135 圆角结果
