内径千分尺的结构及使用技巧

如图2-39（a）所示为内径千分尺的结构样式。内径千分尺可以用来量测50 mm以上的实体内部尺寸，其读数范围为50～63 mm；也可用来量测槽宽和两个内端面之间的距离。内径千分尺附有成套接长杆，如图2-39（b）所示，必要时可以通过连接接长杆，以扩大其量程。连接时去掉保护螺帽，把接长杆右端与内径千分尺左端旋合，可以通过连接多个接长杆，直到满足需要。

使用时的注意事项有：

（1）使用前，应用调整量具（校对卡规）校对微分头零位，若不正确，则应进行调整。

（2）选取接长杆时，应尽可能选取数量最少的接长杆来组成所需的尺寸，以减少累积误差。

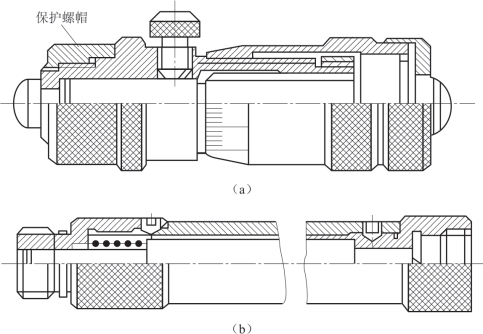

图2-39　内径千分尺

GB/T 8177—2004
两点内径千分尺

(https://www.daowen.com)

GB/T 6314—2004
三爪内径千分尺

JJG 22—2014
内径千分尺检定规程

GB/T 22093—2008电子数显内径千分尺

（3）连接接长杆时，应按尺寸大小排列。尺寸最大的接长杆应与微分头连接，依次减小，这样可以减少弯曲，减少量测误差。

（4）接长后的大尺寸内径千分尺，量测时应支撑在距两端距离为全长的0.211处，使其变形量为最小。

（5）当使用量测下限为75（或150）mm的内径千分尺时，被量测面的曲率半径不得小于25（或60）mm，否则可能造成内径千分尺的测头球面边缘接触被测件，产生量测误差。
