在工程图环境中,栅格用于对齐对象和辅助绘制。在功能选项卡区域单击
选项卡中的“绘制栅格”按钮
,系统弹出图4.2.1所示的
菜单。
菜单中各命令的说明如下。
●
:需要栅格时,在页面中显示出栅格。
●
:不需要栅格时,将栅格隐藏起来(此前栅格必须已经被显示)。
●
选取坐标类型,有
两种坐标类型。
●
:设置坐标原点,默认图纸左下角位置为原点。如果绘图时需要重新设定原点,可选择
选项,系统弹出图4.2.2所示的
菜单和图4.2.3所示的“选择点”对话框,在草绘时,坐标原点以一个十字线显示。

图4.2.1 “栅格修改”菜单

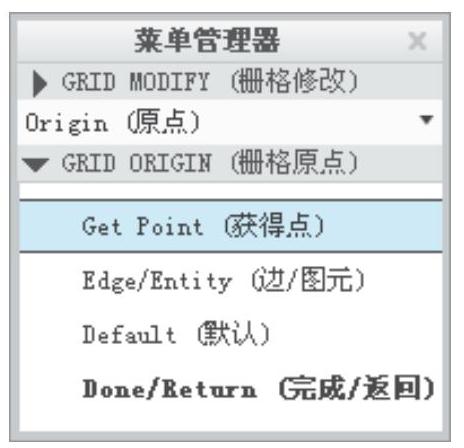

图4.2.2 “栅格原点”菜单

图4.2.3 “选择点”对话框
●
:设置栅格的间距、角度等参数。当
菜单中设置的栅格类型为
(即直角坐标系)时,选取
命令,系统会弹出图4.2.4所示的
菜单,其命令说明如下。

:在X和Y方向的栅格线上设置相同的间距值。(https://www.daowen.com)

:仅设置X方向上栅格线的间距值。

:仅设置Y方向上栅格线的间距值。

:修改水平方向与X方向栅格之间的角度。
●当
菜单中设置的栅格类型为
时,选取
命令,系统会弹出图4.2.5所示的
菜单,其命令说明如下。

:设置径向直线之间的角间距。输入的值必须能被360等分。

:设置要使用的径向线的数目。角间距是用360均分网格线数。

:设置环形栅格间距。

:修改水平线和0。径向线之间的角度。

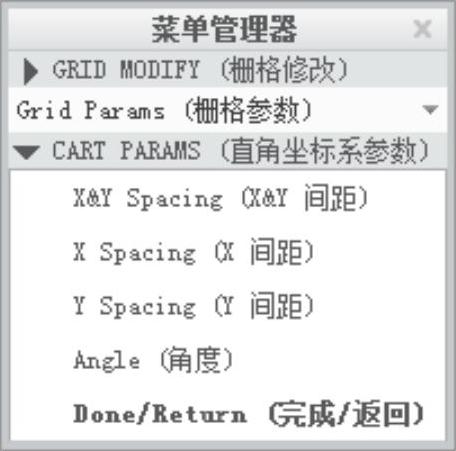

图4.2.4 “直角坐标系参数”菜单

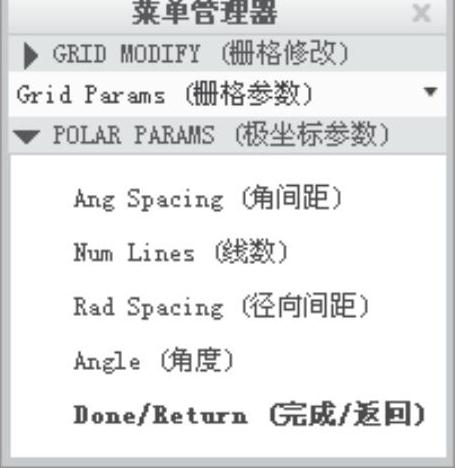

图4.2.5 “极坐标参数”菜单
