如何定制符号-从菜单到绘制

在Creo 3.0中，除了系统提供的一些工程图需要的专业符号外，还可以自由创建所需的符号，并将其应用到工程图中。下面介绍创建和应用符号操作的一般过程。

Stage1．创建符号benchmark

Step1.将工作目录设置在D:\creo3.7\work\ch09.02，打开工程图文件symbol.drw。

Step2.选择功能选项卡区域中节点下的命令，系统弹出图9.2.21所示的菜单。

Step3.选择命令，在系统的提示下输入符号的名称benchmark，单击按钮，系统弹出“符号编辑”窗口和图9.2.22所示的菜单。

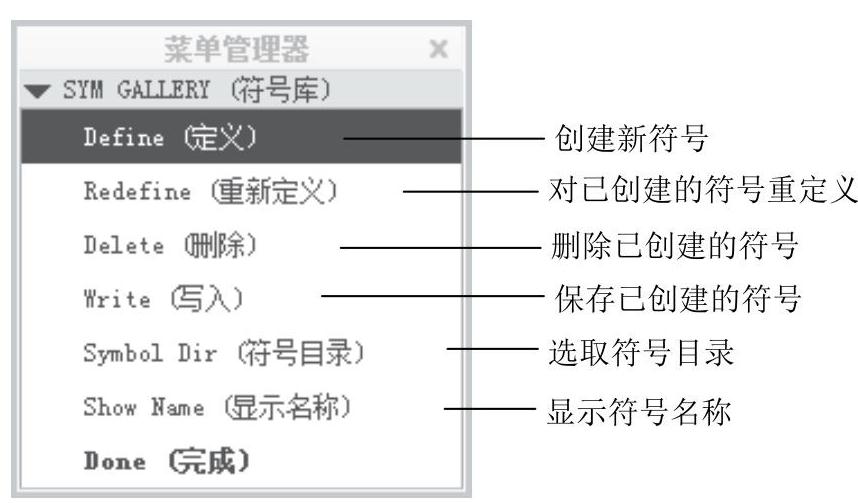

图9.2.21 “符号库”菜单

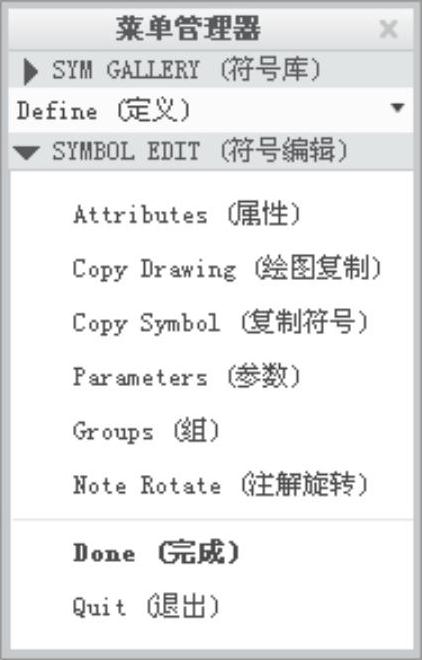

图9.2.22 “符号编辑”菜单

图9.2.22所示的菜单中各选项的功能说明如下。

：定义符号的放置方式和参数文字等属性，下面将具体介绍其用法。

：复制工程图中的图元到符号图面上。

：复制已有的符号到符号图面上。

：定义参数并进行处理。

：创建组，并设置图元属性为“排除”或“独立”，其中“排除”表示组之间不能组合成新的符号，“独立”表示组之间可以组合成为新符号。

：定义注解类型为或。表示设置的文字注解随符号旋转，表示设置的文字不随符号旋转。

Step4.绘制符号并添加注解。

（1）在符号编辑窗口用草绘工具绘制图9.2.23所示的符号。

说明：

将图9.2.23所示的草绘圆的直径值设置为10，具体操作：选取草绘圆并右击，在弹出的快捷菜单中选择命令，在系统的提示下，输入直径值10。

符号的两条水平直线的偏距距离值为1.5。

将图9.2.23所示的直线线宽值设置为0.5，其余线宽值为默认值。

（2）然后选择命令，系统弹出菜单；在该菜单中选择命令，添加图9.2.24所示的注解，并将其拖动到圆的中心。

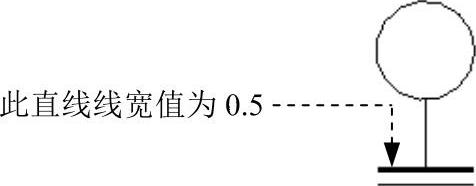

图9.2.23 草绘符号

图9.2.24 添加注解

说明：

添加的注解前后加反斜杠“\”符号，则创建后该符号中的文本为可变文本，即符号中文字可以变动，否则该符号为不可变文本。添加注解的具体操作见本书第5章中的有关内容。(https://www.daowen.com)

双击图形区的注解文本，在弹出的“注解属性”对话框的选项卡中，将区域的下拉列表设置为，读者可根据需要添加其他参数。

Step5.选择菜单中的命令，系统弹出图9.2.25所示的“符号定义属性”对话框。选取选项卡，在区域中选中复选框，并在系统的提示下，选取图9.2.26所示边线的中点作为符号原点。

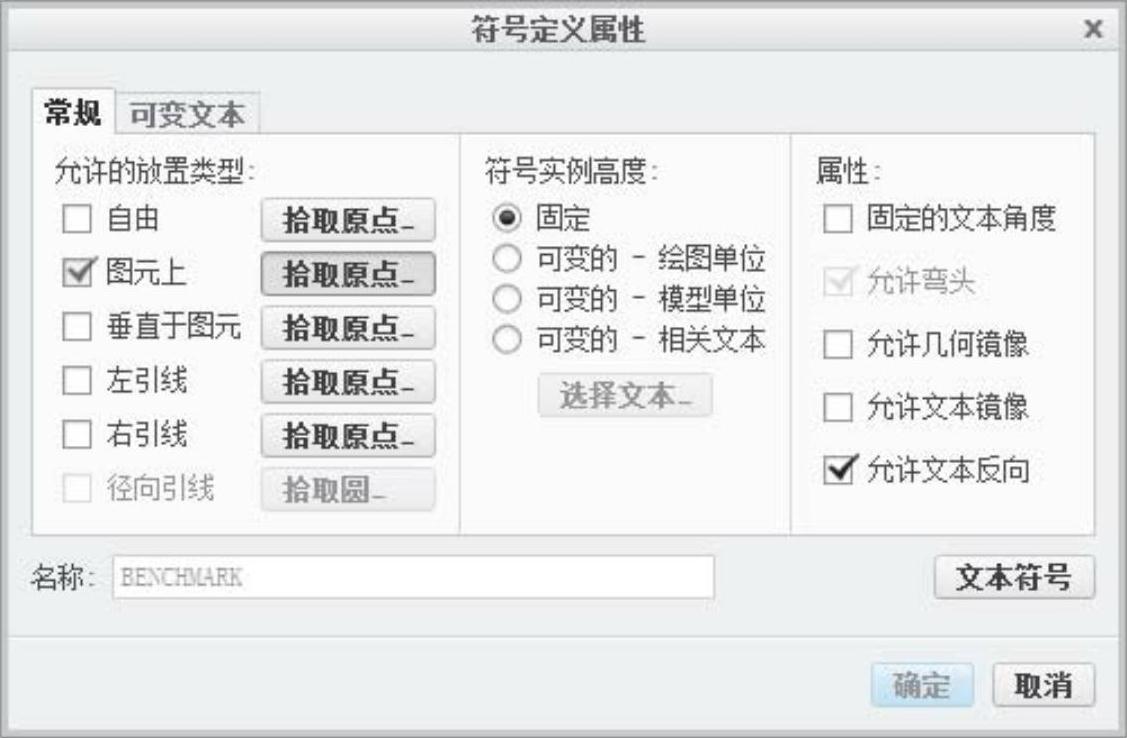

图9.2.25 “符号定义属性”对话框

Step6.接受系统给出的其他参数默认值，并单击“符号定义属性”对话框中的按钮，完成符号的属性操作。

Step7.选择菜单中的命令，完成对于符号benchmark的操作，系统自动关闭符号编辑窗口。

Step8.在菜单中选择命令，在系统的提示下，设置符号保存的路径，并按回车键。

说明：

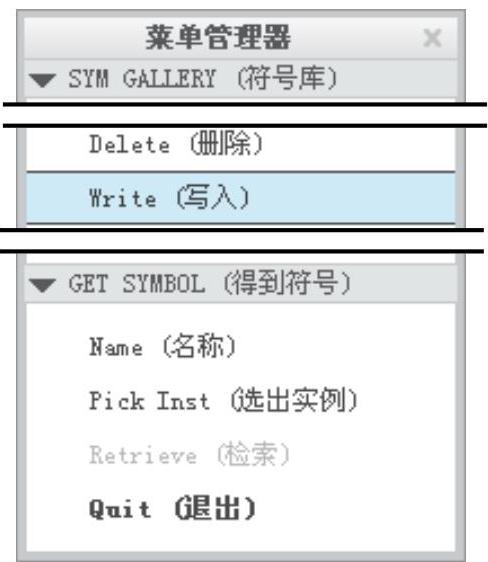

只有在保存符号后，在菜单中选择命令，才会弹出菜单，选择命令，在弹出的菜单中选择，如图9.2.27所示。

系统默认的目录可通过选择菜单中的命令改变保存路径。

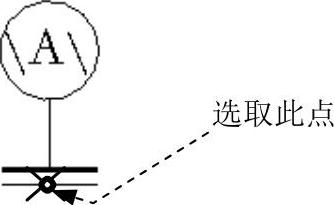

图9.2.26 选取符号原点

图9.2.27 保存符号命令

Step9.选择菜单中的命令，完成符号的创建。

Stage2．插入符号benchmark

Step1.选择功能选项卡区域中节点下的命令，系统弹出图9.2.28所示的“自定义绘图符号”对话框。

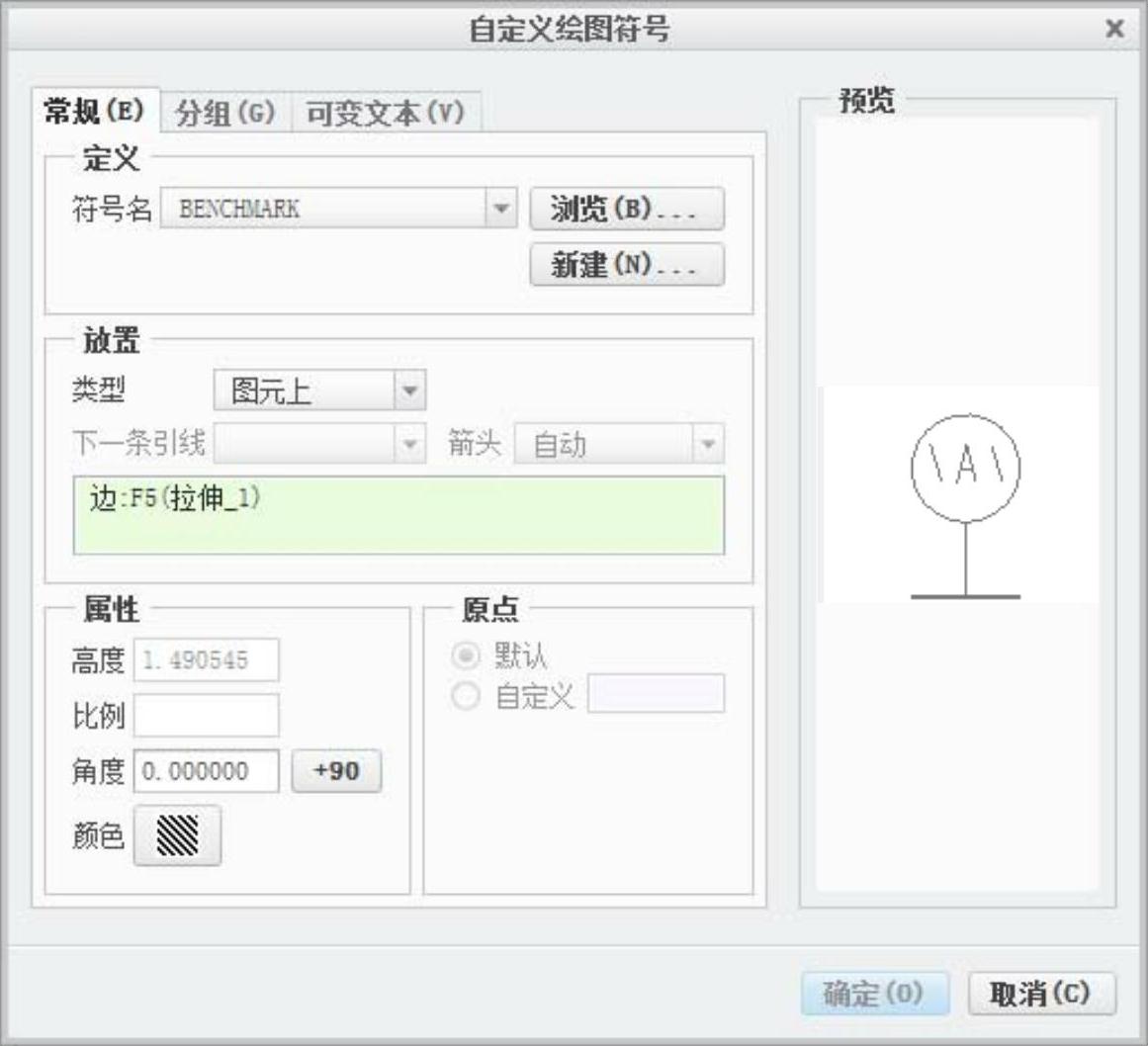

图9.2.28 “自定义绘图符号”对话框

Step2.选取选项卡，在区域中的后的下拉选项中选取符号名称，在区域的下拉选项中选取选项，其他参数采用系统默认设置值。

Step3.选取图9.2.29所示的边线放置符号。

Step4.在选项卡中，输入注解A的值为B，然后按回车键。

说明：如果需要，还可以在选项卡右下角处单击添加文本符号。

Step5.单击“自定义绘图符号”对话框的按钮，单击符号并拖动到合适位置，如图9.2.30所示。

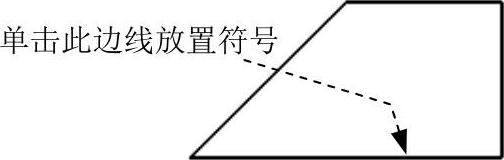

图9.2.29 选取边线放置符号

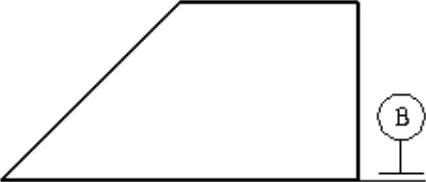

图9.2.30 完成添加自定义符号
