下面将在模型“base”的工程图中创建图5.4.12所示的基准目标，以此说明在工程图环境中创建基准目标的一般操作过程。
Step1.将工作目录设置至D:\creo3.7\work\ch05.04.03，打开工程图文件base_drw.drw。

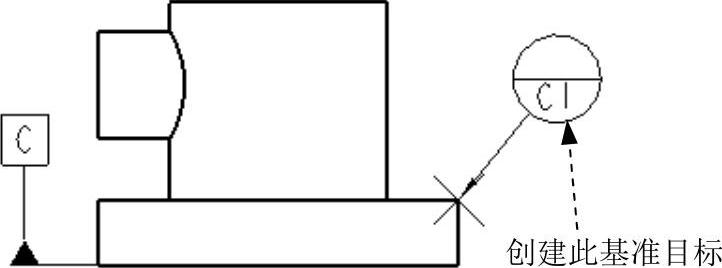

图5.4.12 创建基准目标
Step2.在功能选项卡区域的
选项卡中选择
命令。
Step3.在系统
的提示下，选取图5.4.13所示的基准面，系统弹出图5.4.14所示的菜单管理器。

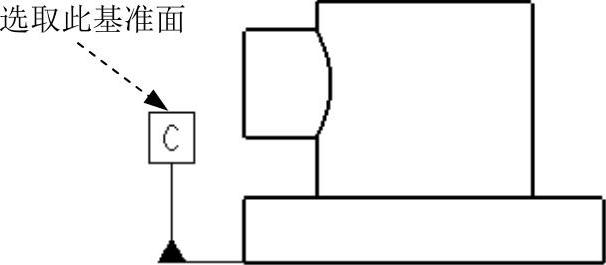

图5.4.13 选取基准面

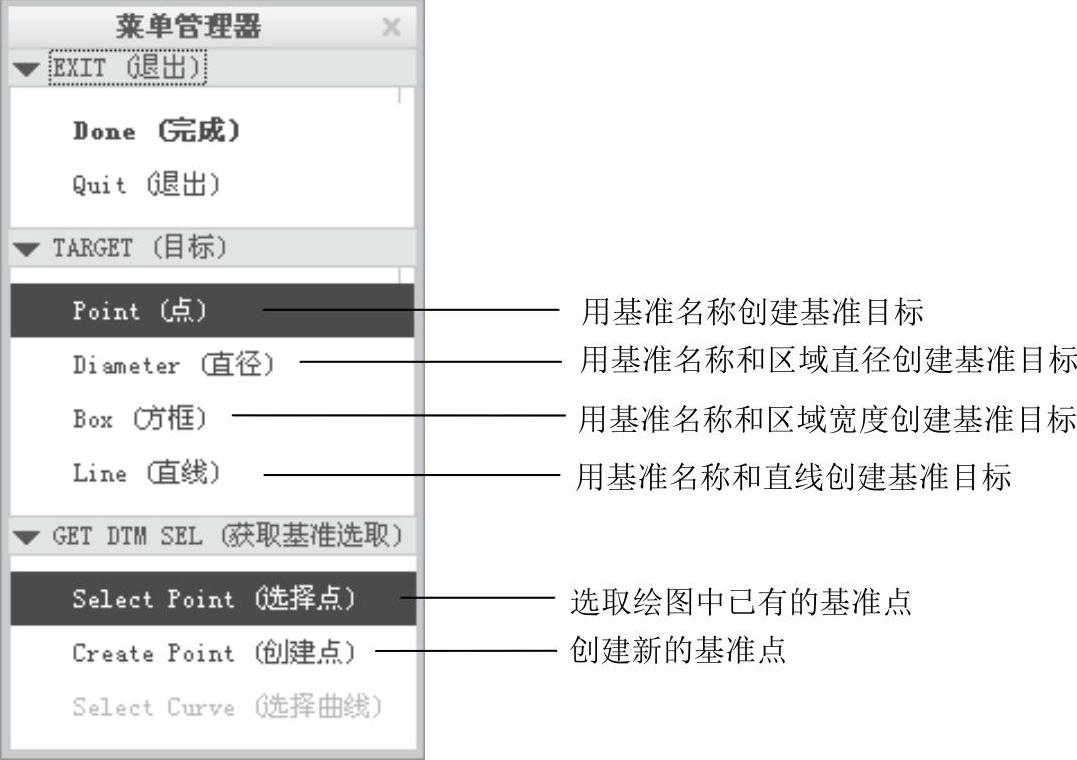

图5.4.14 菜单管理器(https://www.daowen.com)
Step4.选择
命令，系统弹出图5.4.15所示的“基准点”对话框。
Step5.在图形区选取图5.4.16所示的点，单击“基准点”对话框中的
按钮。
Step6.此时系统弹出“选择点”对话框，在“选择点”对话框中单击

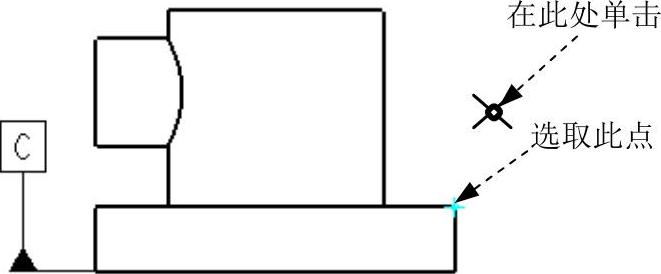

按钮，然后选取刚刚创建的基准点；在图5.4.16所示的位置单击中键，此时在视图中显示基准目标。
Step7.在图5.4.14所示的菜单中选择
命令，将基准目标移动至如图5.4.12所示的位置。
说明：也可以在功能选项卡区域的
选项卡中选择
（或
）命令，创建基准平面或基准轴。

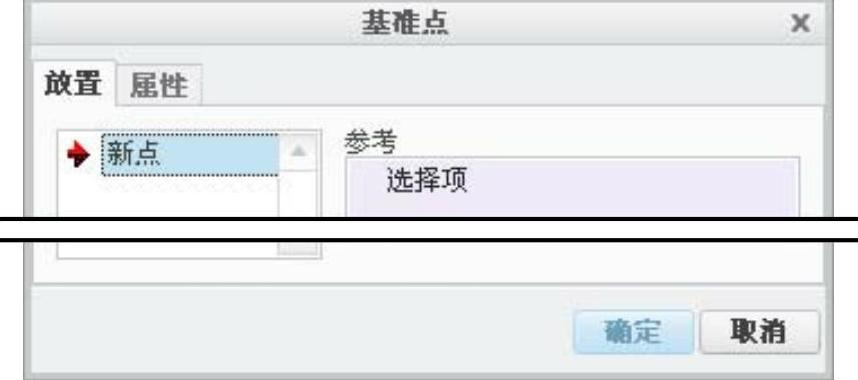

图5.4.15 “基准点”对话框
图5.4.16 定义基准点
