要在装配视图中创建BOM球标，在绘图区中需有一个与之对应的BOM表，且在BOM表重复区域中应至少包含索引号和模型名称的报告符号。下面介绍在装配视图中创建BOM球标的一般操作步骤。
Stage1．设置BOM球标区域
Step1.将工作目录设置至D:\creo3.7\work\ch08.05.01，打开报表文件bom_base_01.rep。
Step2.选择下拉菜单
命令，系统弹出图8.5.1所示的
菜单。
Step3.系统提示
，选取BOM表重复区域，然后在
菜单中选择
命令，完成区域设置。
说明：如果需清除BOM球标区域，则可通过在
菜单中选择
命令来实现。
Stage2．显示BOM球标
Step1.选择下拉菜单
命令，在弹出的
菜单中选择
命令，系统弹出图8.5.2所示的
菜单。

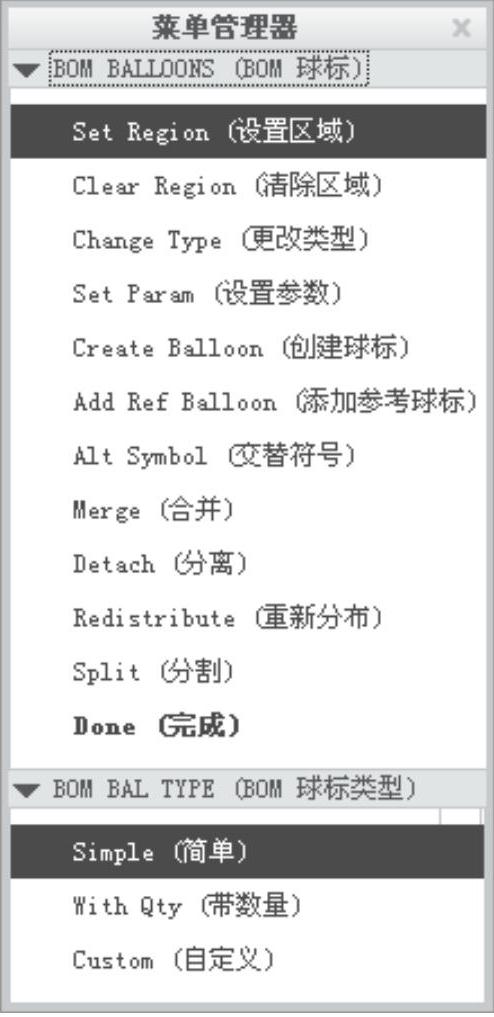

图8.5.1 “BOM球标”菜单
(https://www.daowen.com)

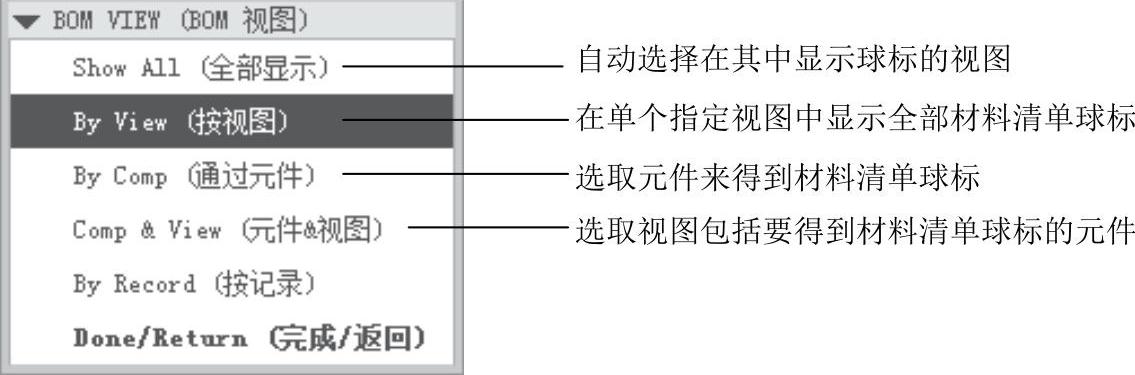

图8.5.2 “BOM视图”菜单
Step2.在
菜单中选择
命令，然后系统提示
，在图形区中选取主视图作为要显示BOM球标的视图，结果如图8.5.3所示，然后选择
命令。

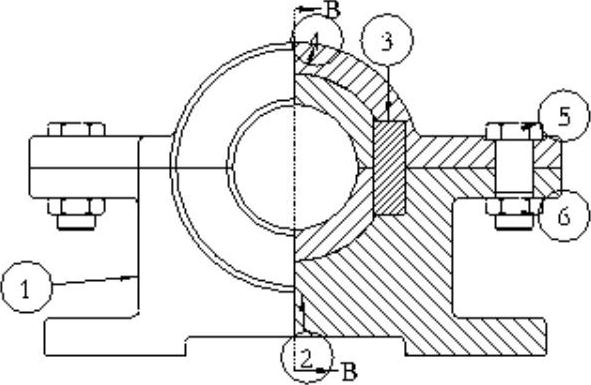

图8.5.3 显示BOM球标
Stage3．整理BOM球标
Step1.选取BOM球标或含有BOM球标的视图。
Step2.选择下拉菜单
命令（或在该视图中右击，然后在弹出的快捷菜单中选择
命令），系统弹出图8.5.4所示的对话框。
Step3.在
区域中设置一组BOM球标的位置和间距，以及自视图轮廓的偏移或设置叉排增量值，在
区域中确定引线是指向边还是指向表面，单击
按钮将现有设置保存为默认值。

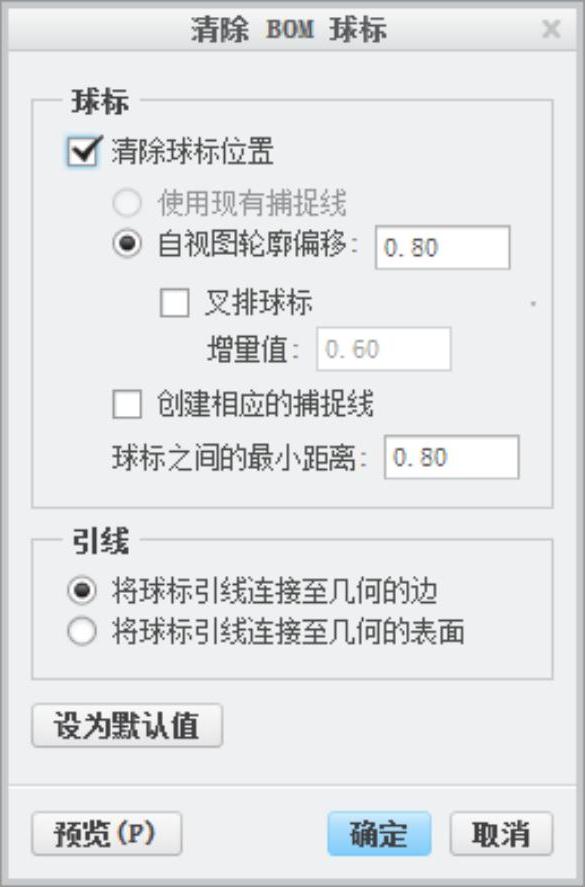

图8.5.4 “清除BOM球标”对话框
