BOM球标合并及拆分技巧

在用BOM球标注解装配视图中的元件时，可将多个相同元件用一个球标表示，也可为每一个元件实例显示一个球标，这便涉及了球标的合并和拆分操作。下面介绍合并/拆分BOM球标的一般操作步骤。

1．合并BOM球标

Step1.将工作目录设置至D:\creo3.7\work\ch08.05.03，打开报表文件bom_base_03.rep。

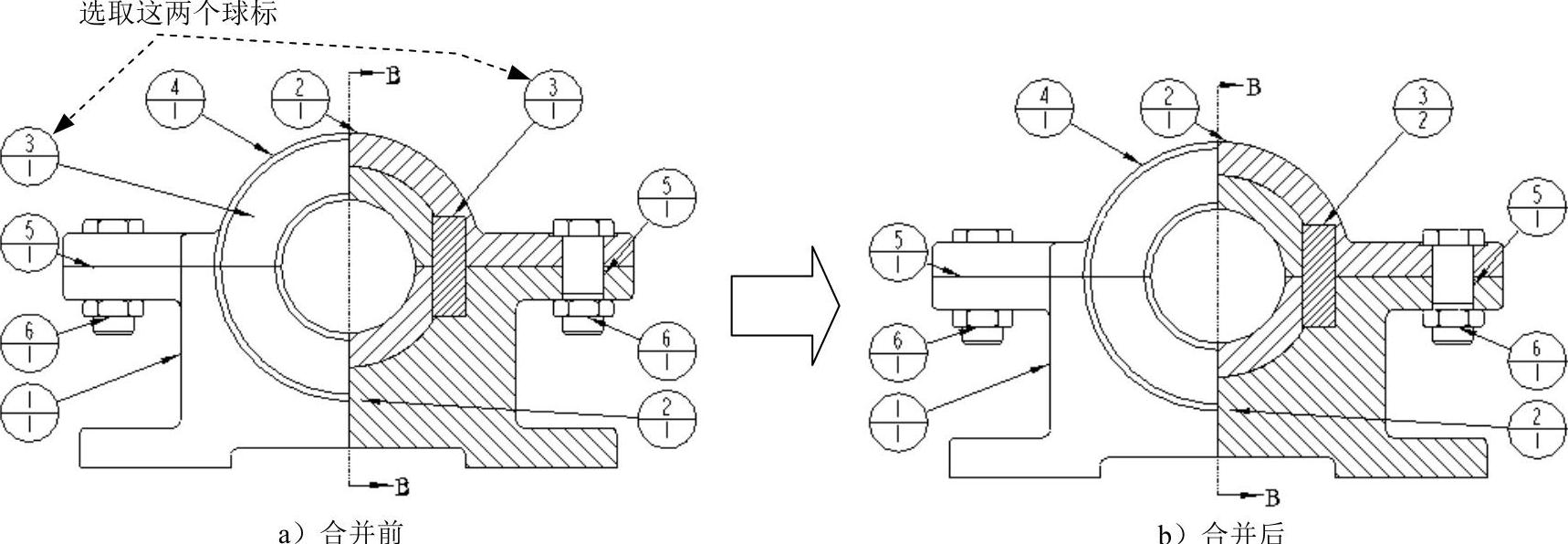

Step2.选择下拉菜单命令，在弹出的菜单中选择命令，系统提示，选取图8.5.6a所示的球标，合并结果如图8.5.6b所示。

说明：在合并球标时，最后被选取的球标为合并球标的放置位置。

图8.5.6 合并BOM球标

2．拆分BOM球标

Step1.将工作目录设置至D:\creo3.7\work\ch08.05.03，打开报表文件bom_base_04.rep。(https://www.daowen.com)

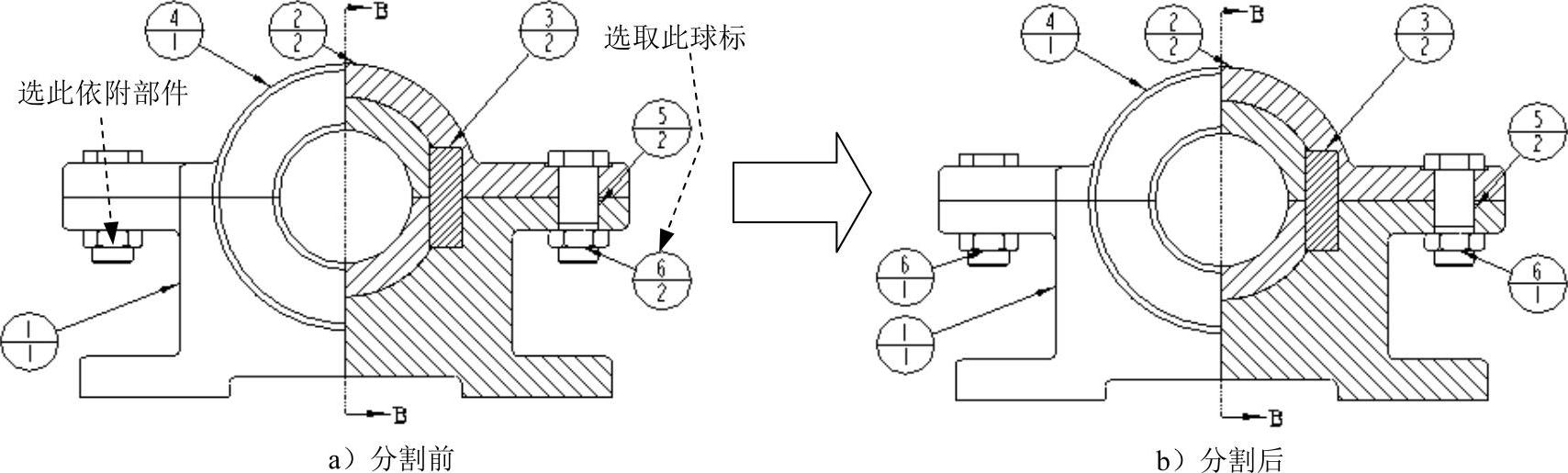

Step2.选择下拉菜单命令，在弹出的菜单中选择命令，系统提示，选取图8.5.7a所示的球标。

Step3.系统提示，选取图8.5.7a所示元件作为依附部件，系统弹出“选择点”对话框。

Step4.在依附部件附近区域单击放置球标，球标分割结果如图8.5.7b所示。

图8.5.7 分割BOM球标

说明：

只有数量球标才能进行合并/拆分操作。

当数量球标索引号不同时，球标之间水平邻接。可以使用菜单下的命令拆分堆放的球标。
