进入钣金设计环境的方法及操作指南

以新建零件方式进入钣金设计环境的方法有以下两种。

方法一：在新建一个钣金件时，选取零件的为，从而进入钣金设计环境，其操作过程如下。

Step1.单击工具栏中的“新建”按钮。

Step2.在系统弹出的“新建”对话框中（图2.3.1），进行下列操作。

（1）选取文件类型。在区域选中单选项；在区域选中单选项。

（2）在文本框中输入文件名，取消选中复选框，以取消系统默认模板，单击该对话框中的按钮。

Step3.选取适当的模板。在系统弹出的“新文件选项”对话框中（图2.3.2），进行下列操作。

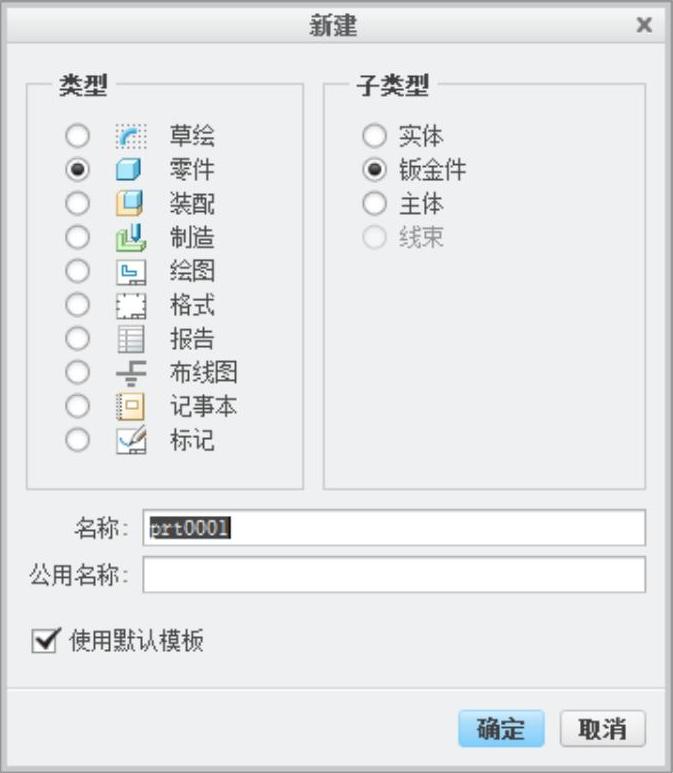

图2.3.1 “新建”对话框

图2.3.2 “新文件选项”对话框

（1）在该对话框中的模板区域，选取模板。(https://www.daowen.com)

（2）参数区域的两个参数MODELEDBY和DESCRIPTION与PDM有关，一般不对此进行操作，单击按钮。

方法二：在新建一个零件时，在区域选中单选项；进入零件设计环境后，选择功能选项卡区域中的命令，从而进入钣金设计环境，其操作过程如下。

Step1.单击“新建”按钮。

Step2.在系统弹出的“新建”对话框中，进行下列操作。

（1）在区域选中单选项；在区域选中单选项。

（2）在文本框中输入文件名，取消选中复选框，以取消系统默认模板，单击该对话框中的按钮。

Step3.在系统弹出的“新文件选项”对话框中，选取模板，单击按钮。

Step4.选择功能选项卡区域中的命令（图2.3.3）。

图2.3.3 “操作”区域
