钣金加工中平面折弯的技巧优化

平面折弯的特点是钣金在折弯之后仍然保持平面状态。在创建平面折弯时，确定折弯角度与半径的值是操作的关键，如果它们的值不合理，特征就无法生成。图4.1.27所示是一个平面折弯的例子，下面说明其操作过程。

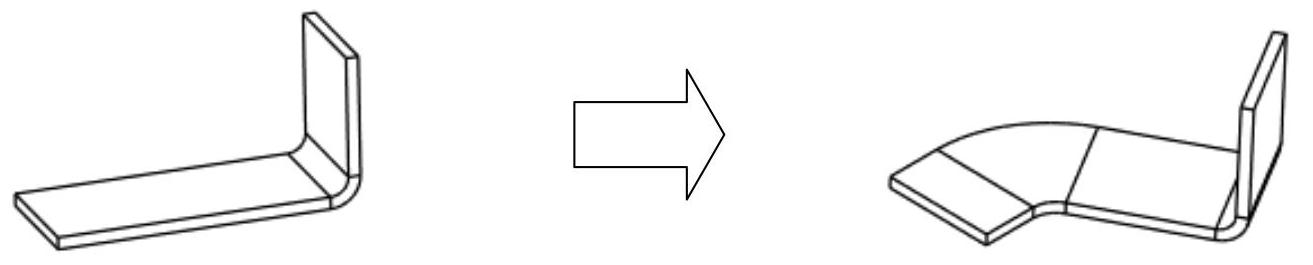

图4.1.27 钣金平面折弯

Step1.将工作目录设置至D:\creo3.4\work\ch04.01，打开文件bend_planar_1.prt。

Step2.单击功能选项卡区域中按钮下的命令。

Step3.选择折弯方式。在菜单中，选择命令。

Step4.在系统弹出的菜单中，选择命令。

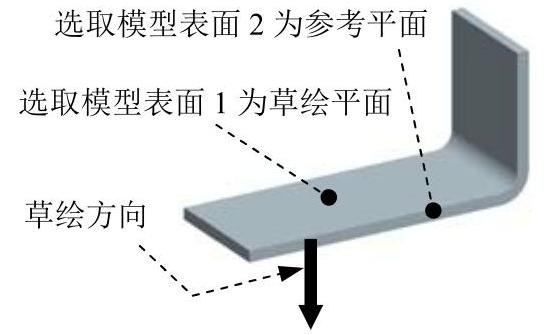

Step5.定义草绘平面。选择菜单中的命令，然后选取图4.1.28所示的模型表面1为草绘平面，再选择命令，接受图中的箭头方向；选择命令，然后选取图4.1.28所示的模型表面2为参考平面；在系统弹出的“参考”对话框中选取TOP基准平面和RIGHT基准平面为参考。

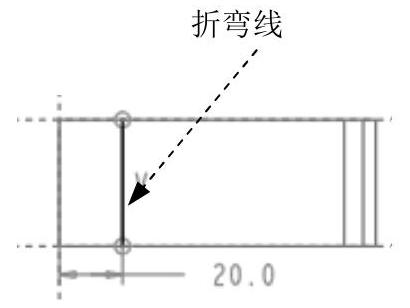

Step6.绘制折弯线。进入草绘环境后，绘制图4.1.29所示的折弯线。完成绘制后，单击按钮。

图4.1.28 定义草绘平面

(https://www.daowen.com)

图4.1.29 绘制折弯线

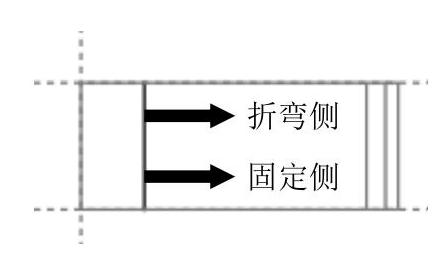

Step7.选择折弯侧。在系统的提示下，选择命令，确认图4.1.30所示的折弯侧。

Step8.选择固定侧。在系统的提示下，选择命令，确认图4.1.30所示的固定侧。

Step9.在菜单中选择折弯角度值为，再选中复选框，使折弯方向反向，然后选择命令。

Step10.在菜单中选择命令，然后输入折弯半径值10.0，并按Enter键。

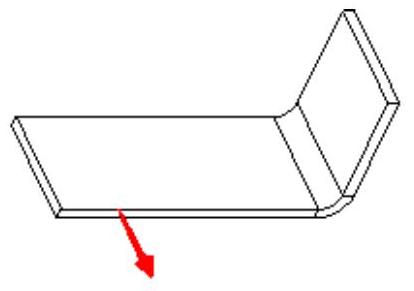

Step11.定义弯曲方向。此时系统提示，先选择命令，使弯曲方向如图4.1.31所示，再选择命令。

Step12.单击“平面折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成创建。

图4.1.30 选择折弯侧和固定侧

图4.1.31 定义弯曲方向
