钣金角度折弯技巧优化探讨

角度类型折弯的一般创建步骤如下：

（1）选取草绘平面及参考平面后，绘制折弯线。

（2）指定折弯侧及固定侧。

（3）指定折弯角度。

（4）指定折弯半径。

1.范例1

下面以图4.1.3所示的模型为例，介绍角度折弯的创建和修改的操作过程。

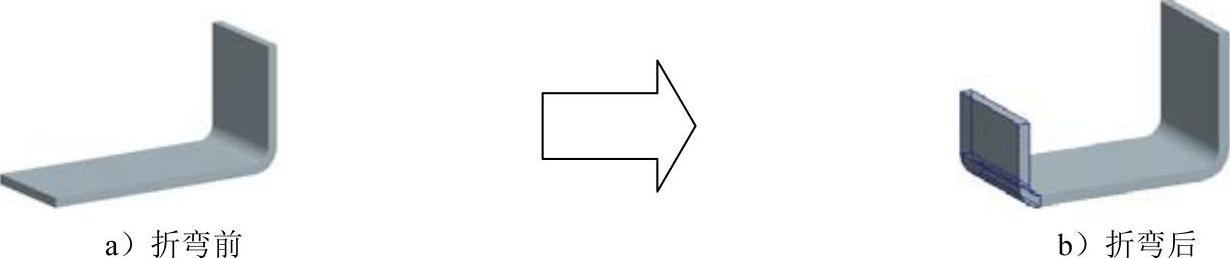

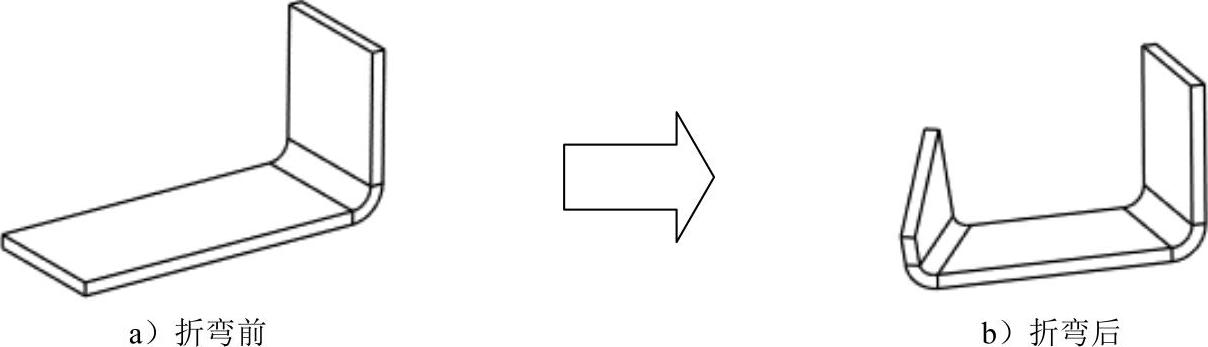

图4.1.3 钣金的角折弯

Task1.角度折弯的创建

Step1.将工作目录设置至D:\creo3.4\work\ch04.01，打开文件bend_angle_1.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出图4.1.4所示的“折弯”操控板。

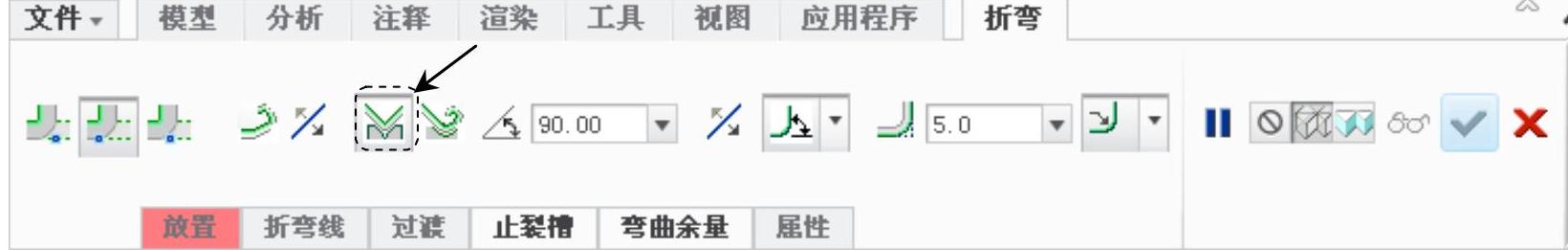

图4.1.4 “折弯”操控板1

Step3.在图4.1.4所示的“折弯”操控板中单击按钮（使其处于被按下的状态）。

Step4.绘制折弯线。单击按钮，选取图4.1.5所示的模型表面1为草绘平面，然后单击按钮，在系统弹出的“参考”对话框中选取模型的水平边线为参考，单击该对话框中的按钮；绘制图4.1.6所示的直线作为折弯线。

注意：折弯线的两端必须与钣金边线对齐。

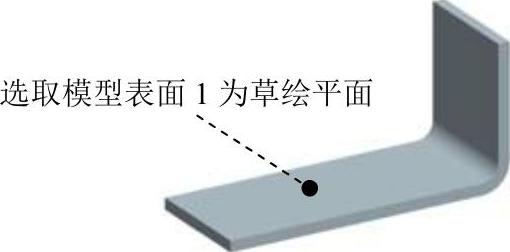

图4.1.5 定义草绘平面

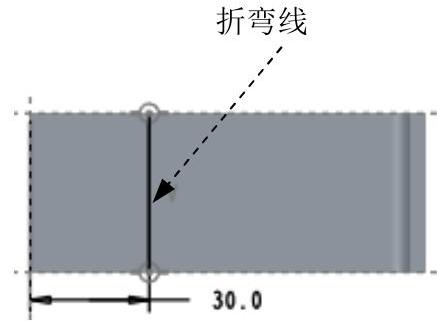

图4.1.6 绘制折弯线

Step5.定义固定侧。固定侧箭头方向如图4.1.7所示。

说明：如果方向跟图形中不一致可以直接单击箭头或在操控板中单击左边的按钮，来改变方向。

Step6.定义止裂槽。单击按钮，在系统弹出的界面的下拉列表中选择选项。

Step7.定义参数。在后的文本框中输入折弯角度值90.0，并单击其后的按钮；然后在后的文本框中输入折弯半径值5.0，折弯半径所在侧为。

Step8.单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征的创建。

Task2.角折弯的修改

在对折弯进行修改时，可以修改折弯的各个尺寸值以及折弯侧、折弯角方向等要素，下面分别介绍其操作方法。

Stage1.修改折弯的各尺寸值

Step1.在模型树中右击，从系统弹出的快捷菜单中选择命令（或双击模型中的折弯特征）。

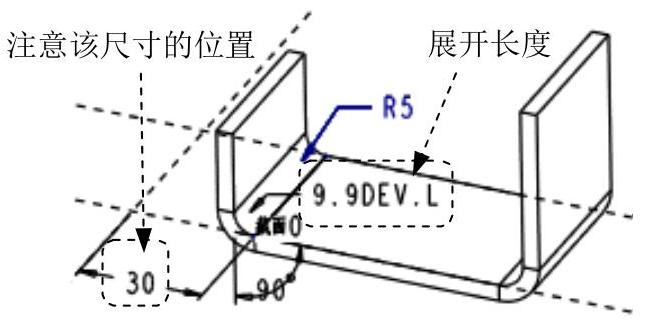

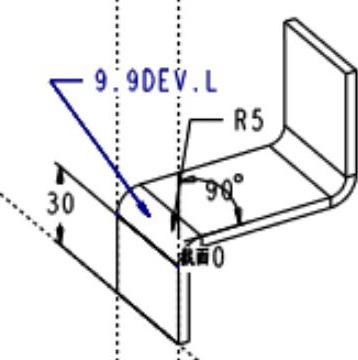

Step2.此时折弯特征的尺寸在模型中显示出来（图4.1.8），双击要修改的尺寸，然后输入新的尺寸。

注意：修改尺寸后，需单击快速工具栏中的“重新生成”命令，再生零件模型。

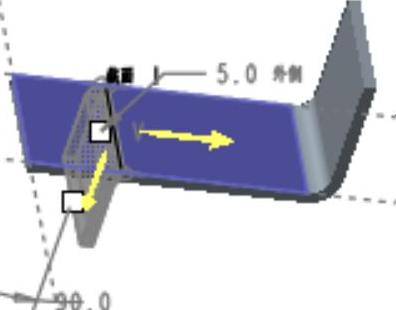

图4.1.7 折弯方向

图4.1.8 修改折弯尺寸

Stage2.修改折弯半径所在的侧

如图4.1.9所示，折弯半径R5原来标注在内侧面，如果要使其标注在折弯的外侧面，则操作方法如下。

Step1.在模型树中右击，从系统弹出的快捷菜单中选择命令，此时系统弹出“折弯”操控板。

Step2.在“折弯”操控板中将折弯半径所在侧定义为。

Step3.单击该操控板中的按钮，完成修改。

Step4.在模型树中右击，从系统弹出的快捷菜单中选择命令，可看到半径值标注在外侧面，如图4.1.9b所示。

图4.1.9 修改折弯半径侧

Stage3.改变折弯侧

在对钣金折弯进行修改时，可以改变折弯的侧，即将折弯线的另一侧折弯，或将两侧均折弯。

Step1.如图4.1.10所示，如果要将折弯线的另一侧折弯，则操作方法如下。

图4.1.10 将另一侧折弯

（1）将折弯半径侧恢复为“内侧半径”。操作步骤参见Stage2。

（2）在模型树中右击，从系统弹出的快捷菜单中选择命令，此时系统弹出“折弯”操控板。

（3）在该操控板中单击“将材料折弯到折弯线”按钮，然后单击按钮，完成修改。(https://www.daowen.com)

（4）在模型树中右击，从系统弹出的快捷菜单中选择命令，将折弯的尺寸值显示出来。如图4.1.10b所示，图中的尺寸30是标注折弯线到零件边线的距离，可以看出，此时折弯已位于折弯线的另一侧。

Step2.如图4.1.11所示，如果要将折弯线的两侧折弯，则操作方法如下。

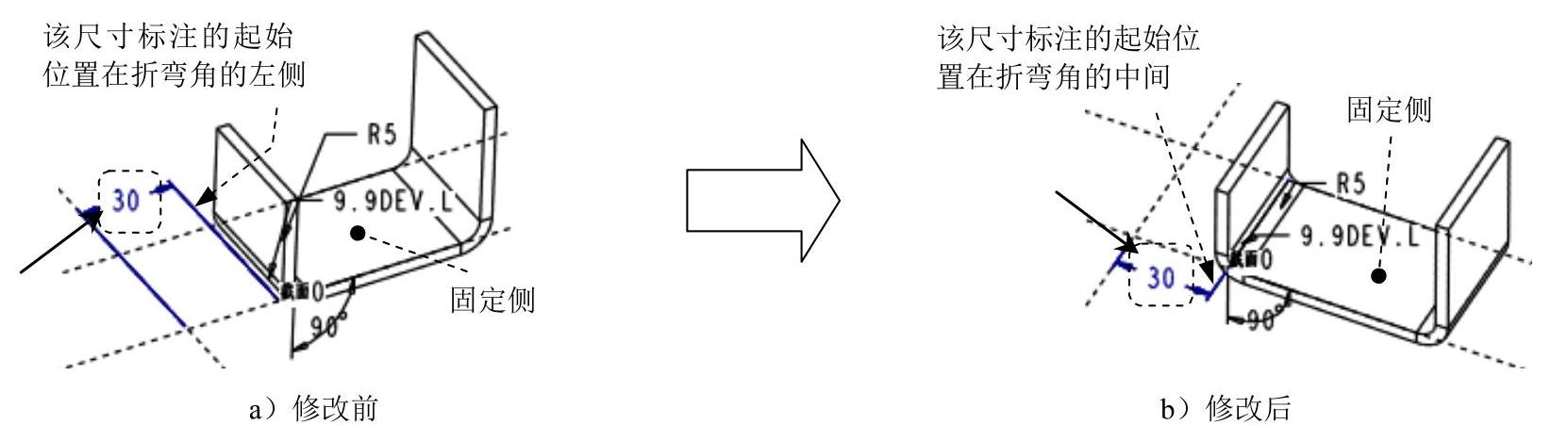

图4.1.11 将折弯线的两侧折弯

（1）在模型树中右击，从系统弹出的快捷菜单中选择命令，此时系统弹出“折弯”操控板。

（2）在该操控板中单击“折弯折弯线两侧的材料”按钮，然后单击按钮，完成修改。

（3）在模型树中右击，从系统弹出的快捷菜单中选择命令，将折弯的尺寸值显示出来。如图4.1.11b所示，图中的尺寸30是标注折弯线到模型边的距离，可以看出，折弯线此时位于折弯的中间。

Stage4.改变固定侧

如果将固定侧改为另一侧，则操作方法如下。

Step1.在模型树中右击，从系统弹出的快捷菜单中选择命令，此时系统弹出“折弯”操控板。

Step2.在图4.1.12所示的“折弯”操控板中单击左侧的按钮，使固定侧如图4.1.13所示。

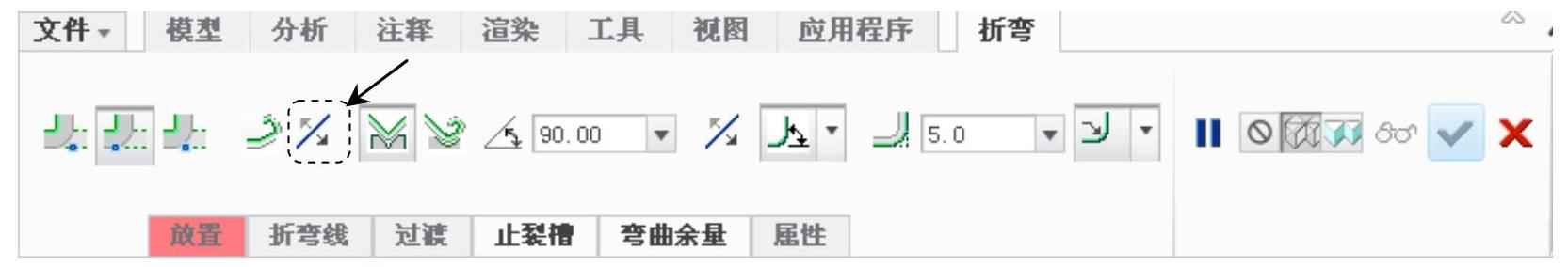

图4.1.12 “折弯”操控板2

Step3.单击该操控板中的按钮，完成修改。

Step4.在模型树中右击，从系统弹出的快捷菜单中选择命令，将折弯的尺寸值显示出来；如图4.1.14所示，图中的尺寸30是标注折弯线到零件边的距离，其应标注于折弯线的草绘平面上，可以看出，钣金折弯时折弯线的另一侧固定于原来草绘平面的位置。

图4.1.13 定义固定侧

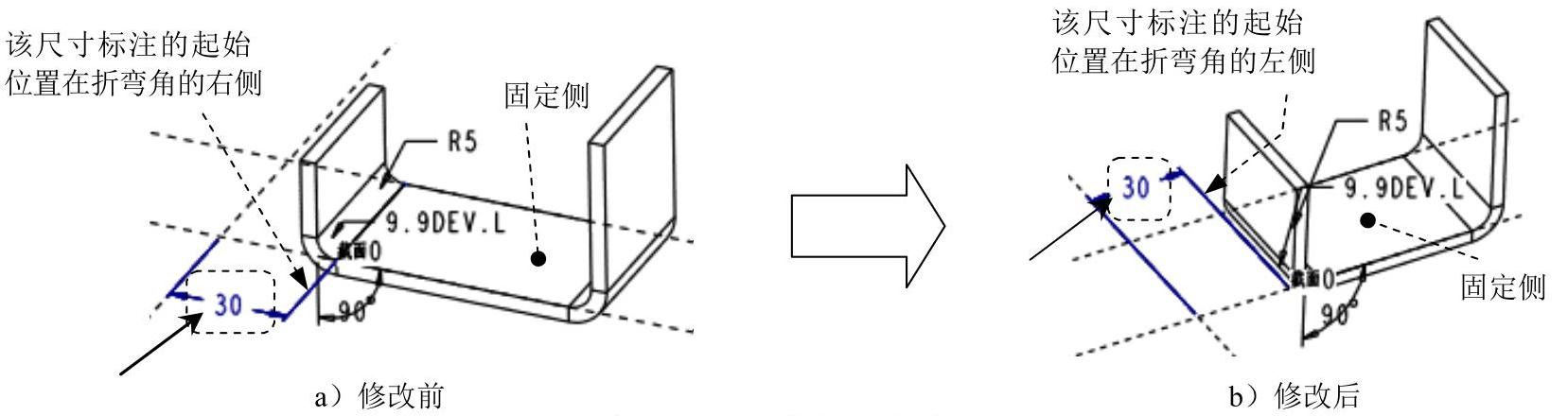

图4.1.14 改变固定侧

Stage5.改变折弯角的方向

如果将折弯角的方向改为另一侧（图4.1.15），则操作方法如下。

Step1.在模型树中右击，从系统弹出的快捷菜单中选择命令。

Step2.在图4.1.16所示的“折弯”操控板中单击右侧的按钮，使折弯方向如图4.1.17所示。

Step3.单击该操控板中的按钮，完成修改。

Step4.在模型树中右击，从系统弹出的快捷菜单中选择命令，将折弯的尺寸值显示出来；如图4.1.15所示，图中的尺寸30是标注折弯线到零件边的距离，其应标注于折弯线的草绘平面上，可以看出，折弯方向改变到另一侧。

图4.1.15 修改折弯角的方向

图4.1.17 定义折弯方向

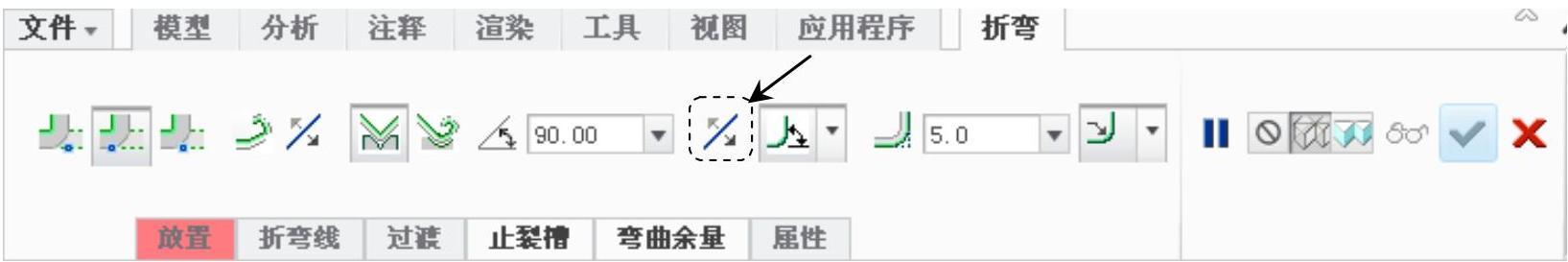

图4.1.16 “折弯”操控板3

2.范例2

本范例将介绍图4.1.18所示折弯的操作过程。

图4.1.18 范例2

Step1.将工作目录设置至D:\creo3.4\work\ch04.01，打开文件bend_angle_2.prt。

Step2.单击功能选项卡区域中的按钮，系统弹出“折弯”操控板。

Step3.选取折弯类型。在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）。

Step4.绘制折弯线。单击按钮，选取图4.1.19所示的模型表面1为草绘平面，然后单击“折弯线”界面中的按钮，绘制图4.1.20所示的折弯线。

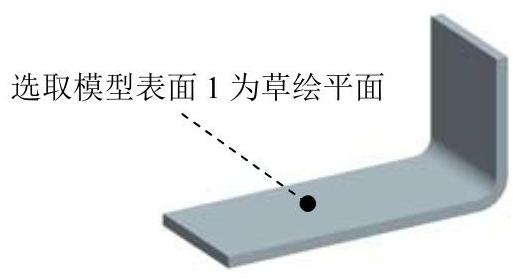

图4.1.19 定义草绘平面

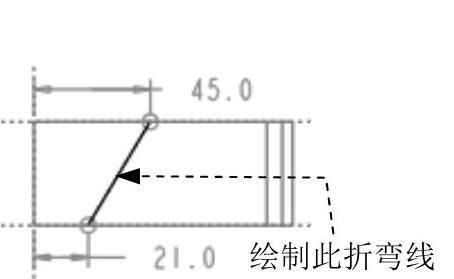

图4.1.20 绘制折弯线

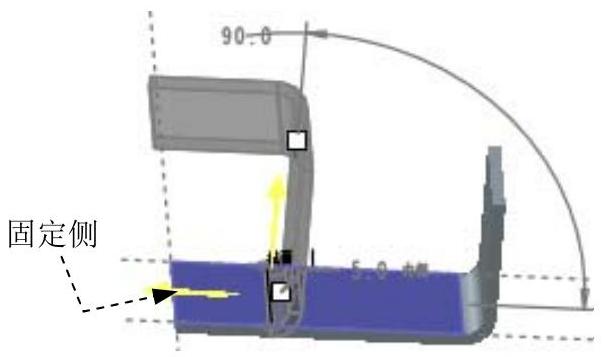

Step5.定义折弯方向和固定侧。折弯箭头方向和固定侧箭头方向如图4.1.21所示。

说明：如果方向跟图形中不一致可以直接单击箭头或在操控板中单击按钮，来改变方向。

Step6.单击按钮，在系统弹出界面的下拉列表中选择选项。

Step7.在该操控板的后的文本框中输入折弯角度值90.0，并单击其后的按钮；在后的文本框中选择选项，折弯半径所在侧为。

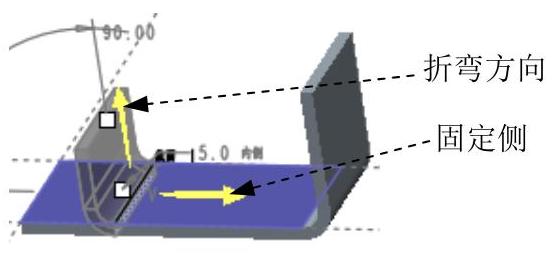

图4.1.21 定义折弯方向和固定侧

Step8.单击“折弯”操控板中的按钮，预览所创建的折弯特征；然后单击按钮，完成折弯特征的创建。
