钣金切削的创建过程

下面说明钣金切削的一般创建过程。

Step1.将工作目录设置至D:\creo3.4\work\ch05.01，打开文件sm_cut.prt。

Step2.单击功能选项卡区域中的“拉伸”按钮，此时系统弹出图5.1.1所示的“拉伸”操控板。

Step3.先确认按钮被按下，然后确认该操控板中的“移除材料”按钮和选项按钮被按下。

Step4.绘制截面草图。在图形区右击，从系统弹出的快捷菜单中选择命令；选取图5.1.4所示的DTM1基准平面为草绘平面，确认图中箭头指向为特征的创建方向；然后选取图5.1.4所示的侧面为参考平面，方向为；单击按钮，绘制图5.1.15所示的截面草图。

Step5.接受图5.1.6所示的箭头方向为去材料的方向，在该操控板中定义拉伸类型为，选择材料移除的方向类型为（图5.1.7）。

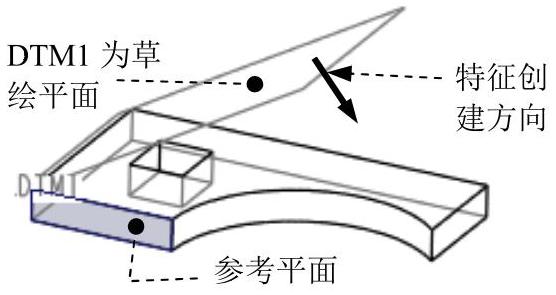

图5.1.4 设置草绘平面

图5.1.5 截面草图

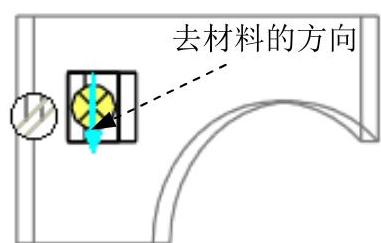

图5.1.6 确定去材料的方向(https://www.daowen.com)

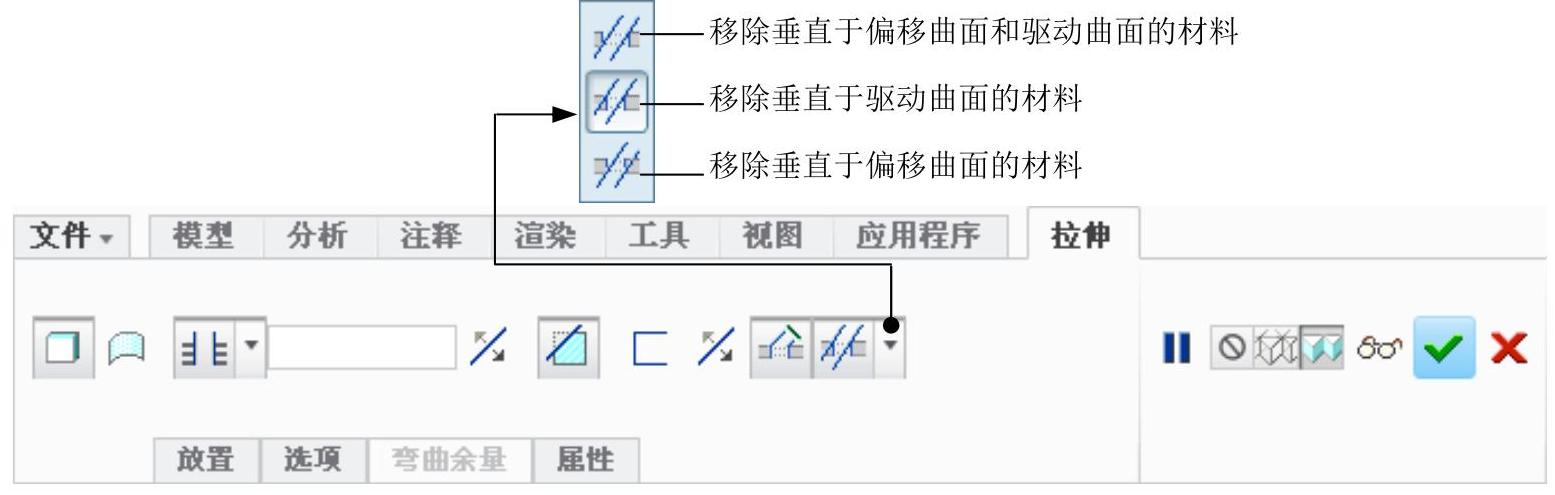

图5.1.7 操控板

Step6.在“拉伸”操控板中单击“完成”按钮，完成拉伸特征的创建。

注意：在“拉伸”操控板中，如果单击按钮，则切削效果如图5.1.8所示；如果单击按钮，则切削效果如图5.1.9所示；如果单击按钮，则切削效果如图5.1.10所示。

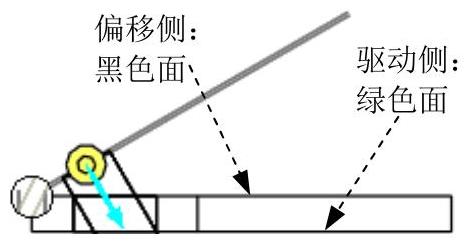

图5.1.8 切削到驱动侧（绿色面）和偏移侧（黑色面）

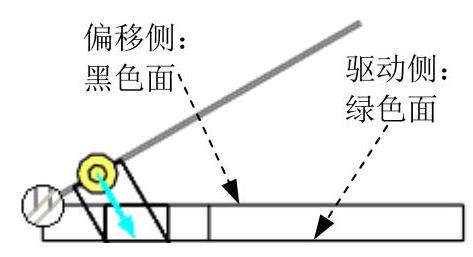

图5.1.9 切削到驱动侧（绿色面）

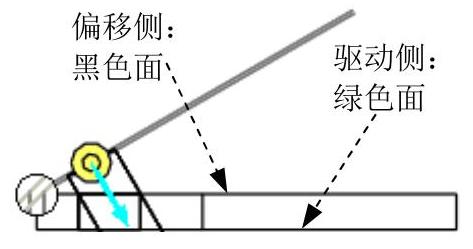

图5.1.10 切削到偏移侧（黑色面）
