创建钣金折回特征步骤二

Step1.新建一个钣金件模型，命名为SHEETMETAL_CLIP2，选用模板。

Step2.创建图8.2.24所示的平面特征1。单击功能选项卡区域中的“平面”按钮；在图形区右击，从系统弹出的快捷菜单中选择命令；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.2.25所示的截面草图；在“平面”操控板的钣金壁厚文本框中，输入钣金壁厚值0.3，并按Enter键；单击按钮，完成平面特征1的创建。

图8.2.24 平面特征1

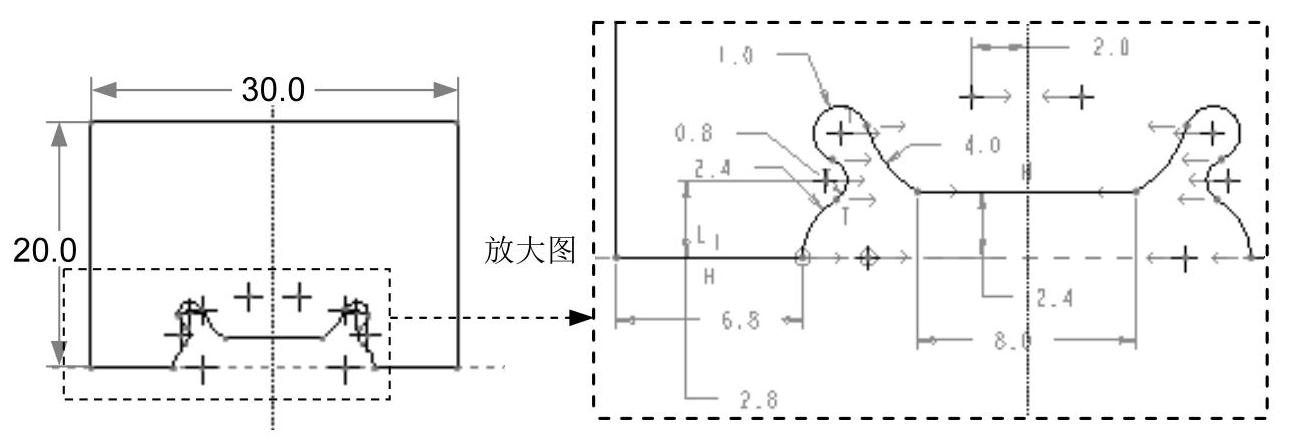

图8.2.25 截面草图

Step3.创建图8.2.26所示的草图1。在操控板中单击“草绘”按钮；选取图8.2.27所示的模型表面为草绘平面，RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.2.28所示的截面草图。

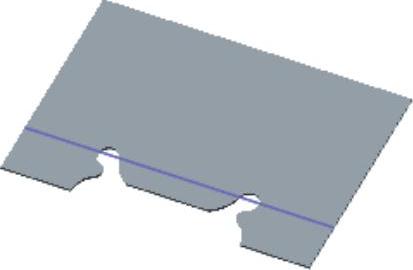

图8.2.26 草图1（建模环境中）

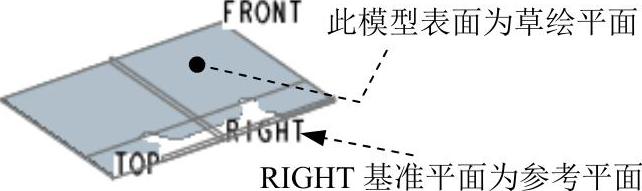

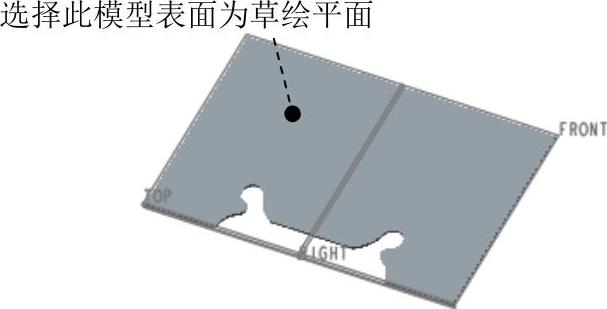

图8.2.27 定义草绘平面

图8.2.28 截面草图

Step4.创建图8.2.29所示的折弯特征1。单击功能选项卡区域下的按钮，在“折弯”操控板中单击按钮和按钮（使其处于被按下的状态）；单击选项卡，选取图8.2.30所示的模型表面为草绘平面；然后单击“折弯线”界面中的按钮，绘制图8.2.31所示的折弯线；折弯方向如图8.2.32所示；在“折弯”操控板的后的文本框中输入折弯半径值0.8，折弯半径所在侧为；单击按钮，完成折弯特征1的创建。

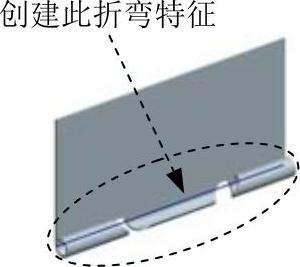

图8.2.29 折弯特征1

图8.2.30 定义草绘平面

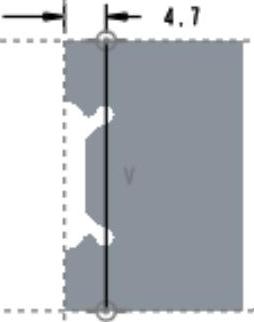

图8.2.31 绘制折弯线

Step5.创建图8.2.33所示的基准平面1。单击功能选项卡区域中的“平面”按钮；选取图8.2.34所示的基准曲线1和模型表面为参考，再在“平整”对话框中输入角度值30.0，单击按钮。

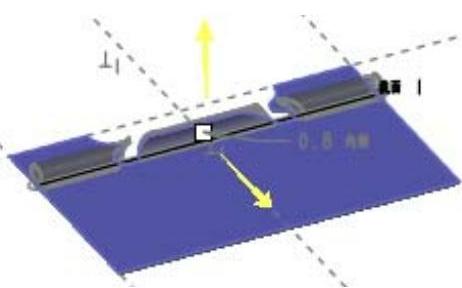

图8.2.32 定义折弯侧和固定侧

(https://www.daowen.com)

图8.2.33 基准平面1

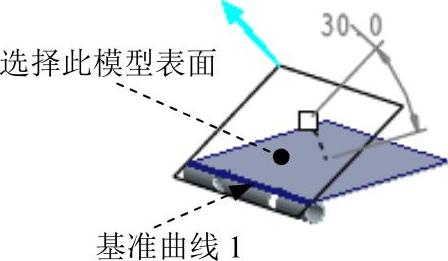

图8.2.34 定义DTM1

Step6.创建图8.2.35所示的镜像特征1。在图形区选取Step2至Step4所创建的特征为镜像源，单击功能选项卡区域中的按钮，选取DTM1基准平面为镜像平面；单击按钮，完成镜像特征1的创建。

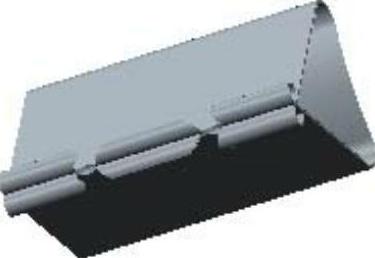

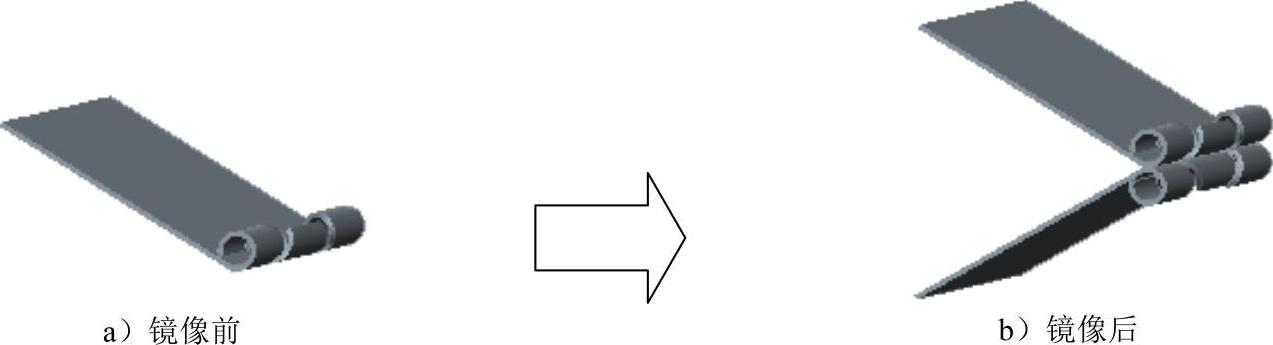

图8.2.35 镜像特征1

Step7.创建图8.2.36所示的分离钣金壁拉伸特征1。在功能选项卡区域中单击按钮，先确认按钮被按下，选取RIGHT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.2.37所示的截面草图；图8.2.38所示的方向为加厚方向，在“拉伸”操控板中选择拉伸类型为，输入深度值30.0，并按Enter键；在“拉伸”操控板中单击“完成”按钮，完成拉伸特征1的创建。

注意：该截面草图的绘制非常关键，如果该图形绘制得不合理，则创建后面的合并壁时会生成失败，所以在绘制时一定要注意（具体的操作方法可以参照本节的随书视频）。

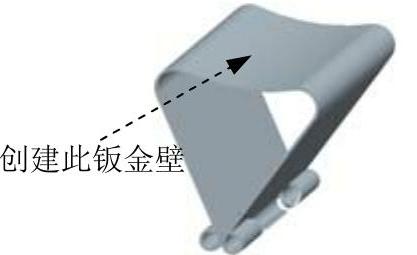

图8.2.36 拉伸特征1

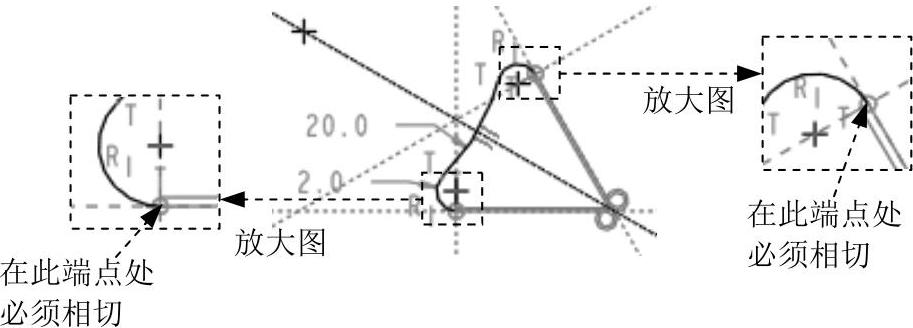

图8.2.37 截面草图

图8.2.38 定义加厚方向

Step8.创建图8.2.39b所示的钣金展平特征1。单击功能选项卡区域中的“展平”按钮；在系统的提示下，选取图8.2.40所示的表面为固定面；单击按钮，完成展平特征1的创建。

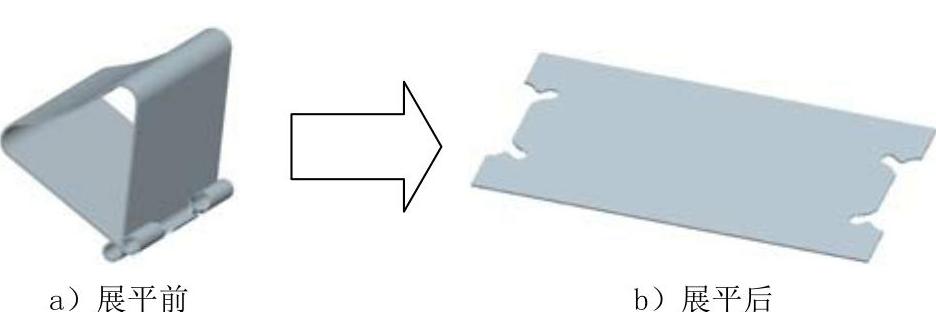

图8.2.39 展平特征1

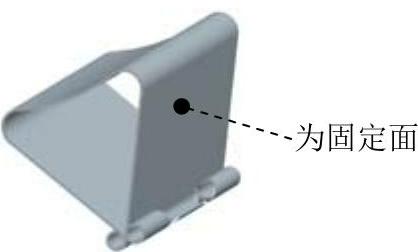

图8.2.40 定义固定面

Step9.创建图8.2.41所示的钣金折回特征1。单击功能选项卡区域中的“折弯回去”按钮，在“折回”操控板中单击按钮；然后单击按钮，完成折回特征1的创建。

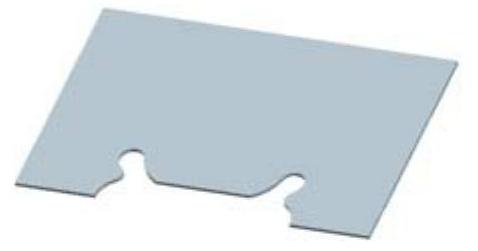

图8.2.41 折回特征1

Step10.保存零件模型文件。
