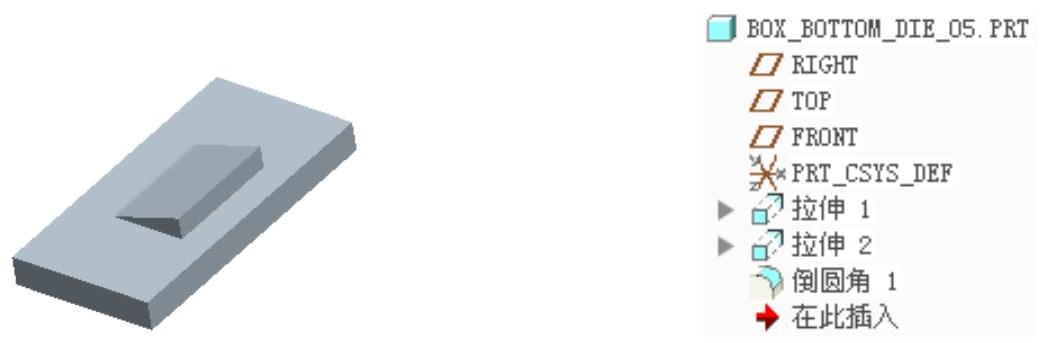

零件模型和模型树如图8.10.28所示。

图8.10.28 零件模型及模型树

Step1.新建一个零件模型，命名为BOX_BOTTOM_DIE_05，选用零件模板。

Step2.创建图8.10.29所示的拉伸特征1。单击功能选项卡区域中的“拉伸”按钮；选取TOP基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为；单击按钮，绘制图8.10.30所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值2.0；在该操控板中单击“完成”按钮，完成拉伸特征1的创建。

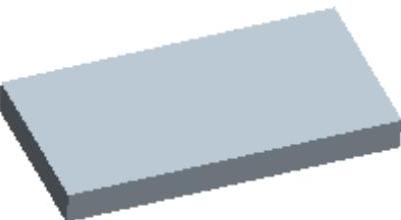

图8.10.29 拉伸特征1

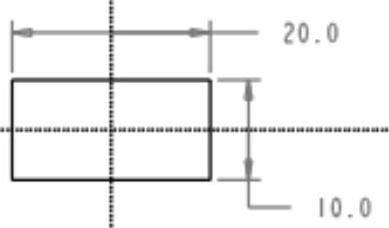

图8.10.30 截面草图

Step3.创建图8.10.31所示的拉伸特征2。单击功能选项卡区域中的“拉伸”按钮；选取RIGHT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为；单击按钮，绘制图8.10.32所示的截面草图；在“拉伸”操控板中定义拉伸类型为，输入深度值8.0；在该操控板中单击“完成”按钮，完成拉伸特征2的创建。(https://www.daowen.com)

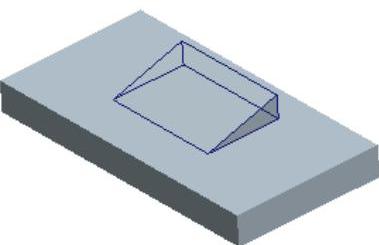

图8.10.31 拉伸特征2

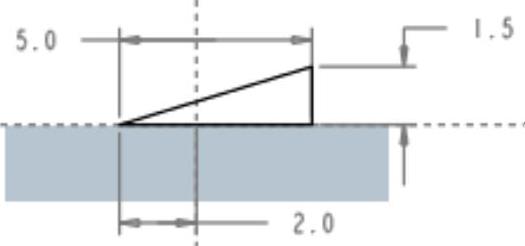

图8.10.32 截面草图

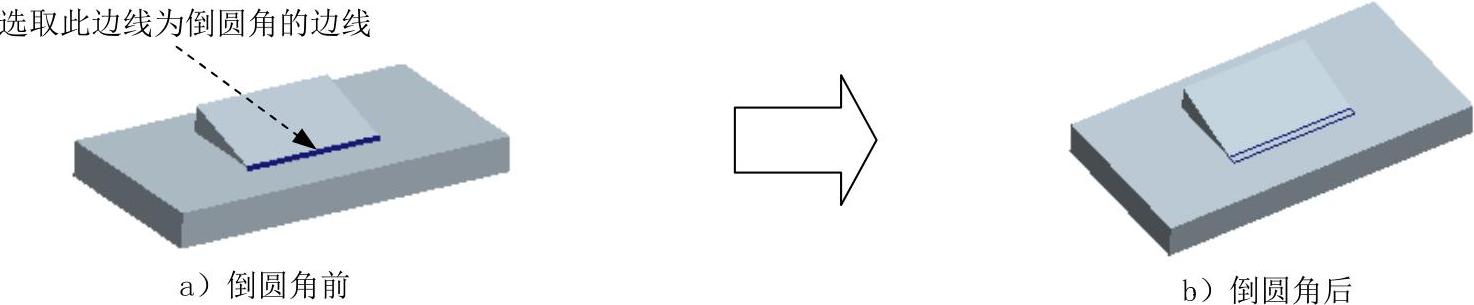

Step4.创建图8.10.33所示的倒圆角特征1。选取图8.10.33a所示的边线为倒圆角的边线，输入倒圆角半径值1.0。

图8.10.33 倒圆角特征1

Step5.保存零件模型文件。
