创建Creo全剖视图教程

全剖视图属于2D截面视图，在创建全剖视图时需要用到截面。全剖视图如图3.8.11所示，操作过程如下。

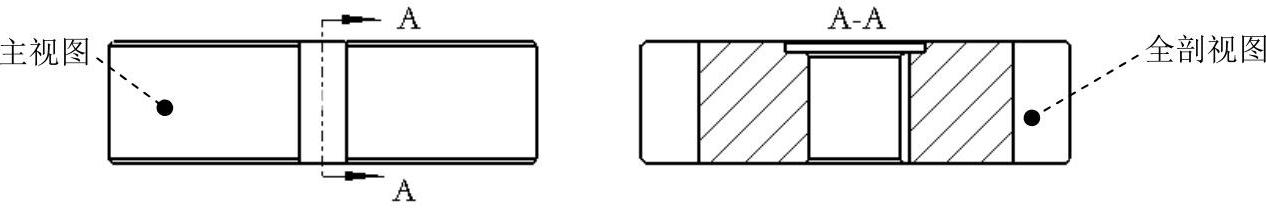

图3.8.11 全剖视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.02，打开tool_disk_drw.drw工程图文件。

Step2.选取图3.8.11所示的主视图并右击，从弹出的快捷菜单中选择命令。

Step3.在系统的提示下，在图形区主视图的右侧单击放置视图，并设置视图显示样式为消隐。

Step4.双击上一步创建的投影视图，系统弹出图3.8.12所示的“绘图视图”对话框。

Step5.设置剖视图选项。

（1）在图3.8.12所示的对话框中，选取区域中的选项。

（2）将设置为，然后单击按钮。

（3）将设置为。(https://www.daowen.com)

（4）在下拉列表框中选取剖截面（A剖截面在零件模块中已提前创建），在下拉列表框中选取选项。

（5）单击对话框中的按钮，关闭对话框。

Step6.添加箭头。

（1）选取图3.8.11所示的全剖视图，然后右击，从图3.8.13所示的快捷菜单中选择命令。

（2）在系统的提示下，单击主视图，系统自动生成箭头。

注意：本章在选取新制工程图模板时选用了“空”模板，如果选用了其他模板所得到的箭头可能会有所差别。

图3.8.12 “绘图视图”对话框

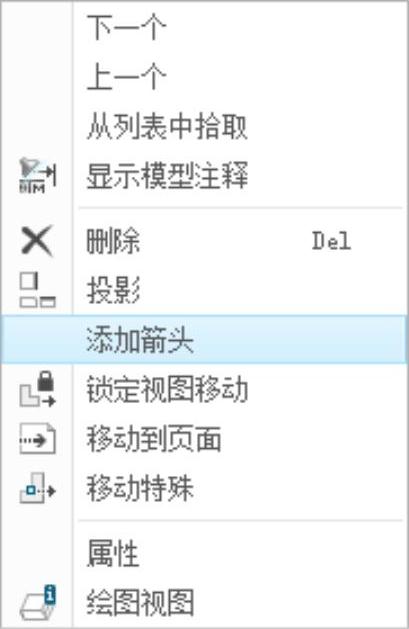

图3.8.13 快捷菜单
