精度优化：小模数渐开线圆柱齿轮GB/T2363—1990

该标准适用于法向模数m_n<1mm、基本齿廓按GB/T 2362—1990、分度圆直径d≤400mm的渐开线圆柱齿轮。

（1）齿轮误差项目定义及代号（见表13-13）

（2）精度等级

1）精度规定为12个等级，精度由高到低依次用数字1～12表示。1、2级系发展级，未给出公差数值。

2）各公差项目划分为以下三组：

Ⅰ组：F_i′、F″_i、F_p、F_pk、F_r、F_W；

Ⅱ组：f_i′、f″_i、f_pt、f_f、f_pb；

Ⅲ组：F_β。

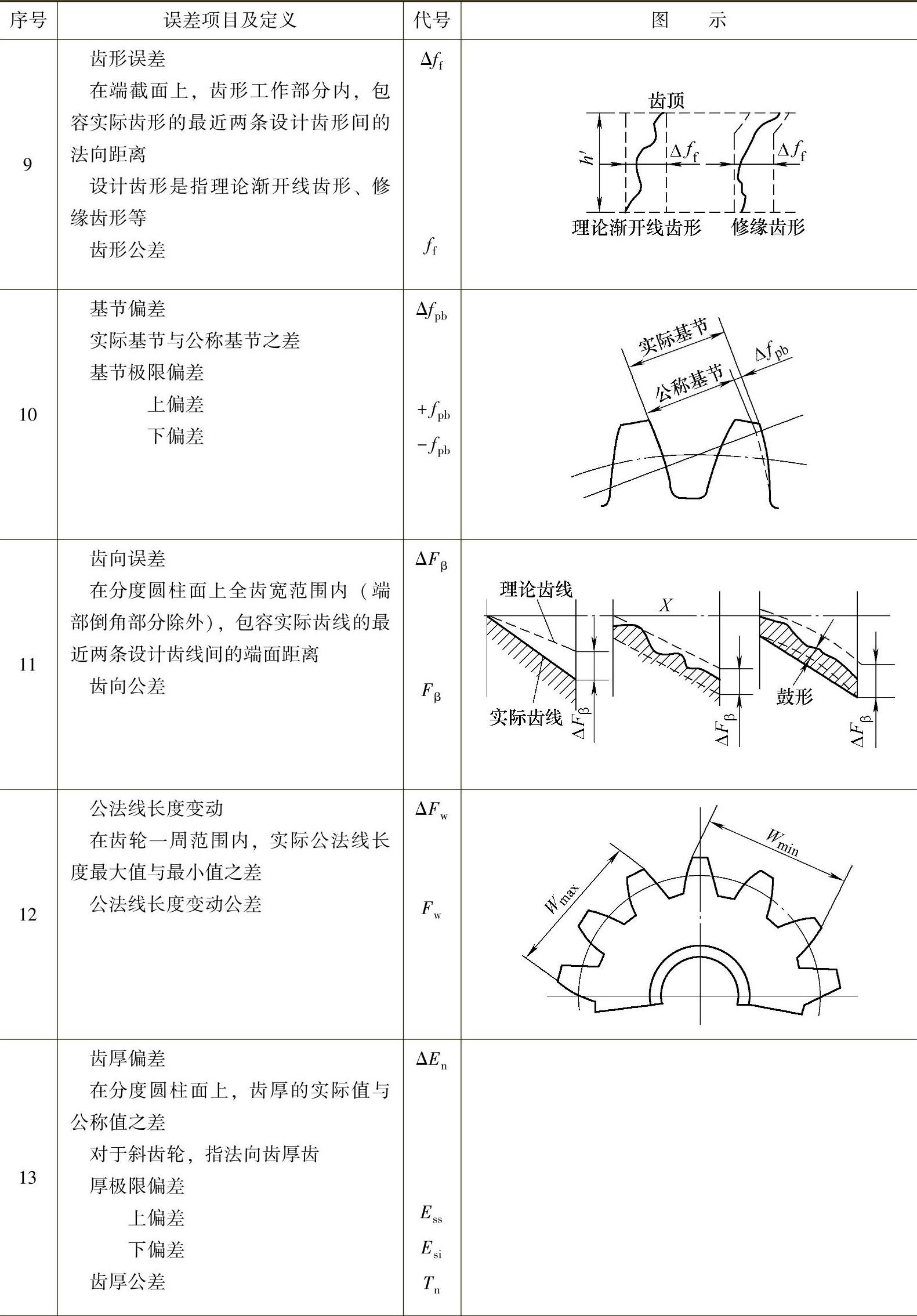

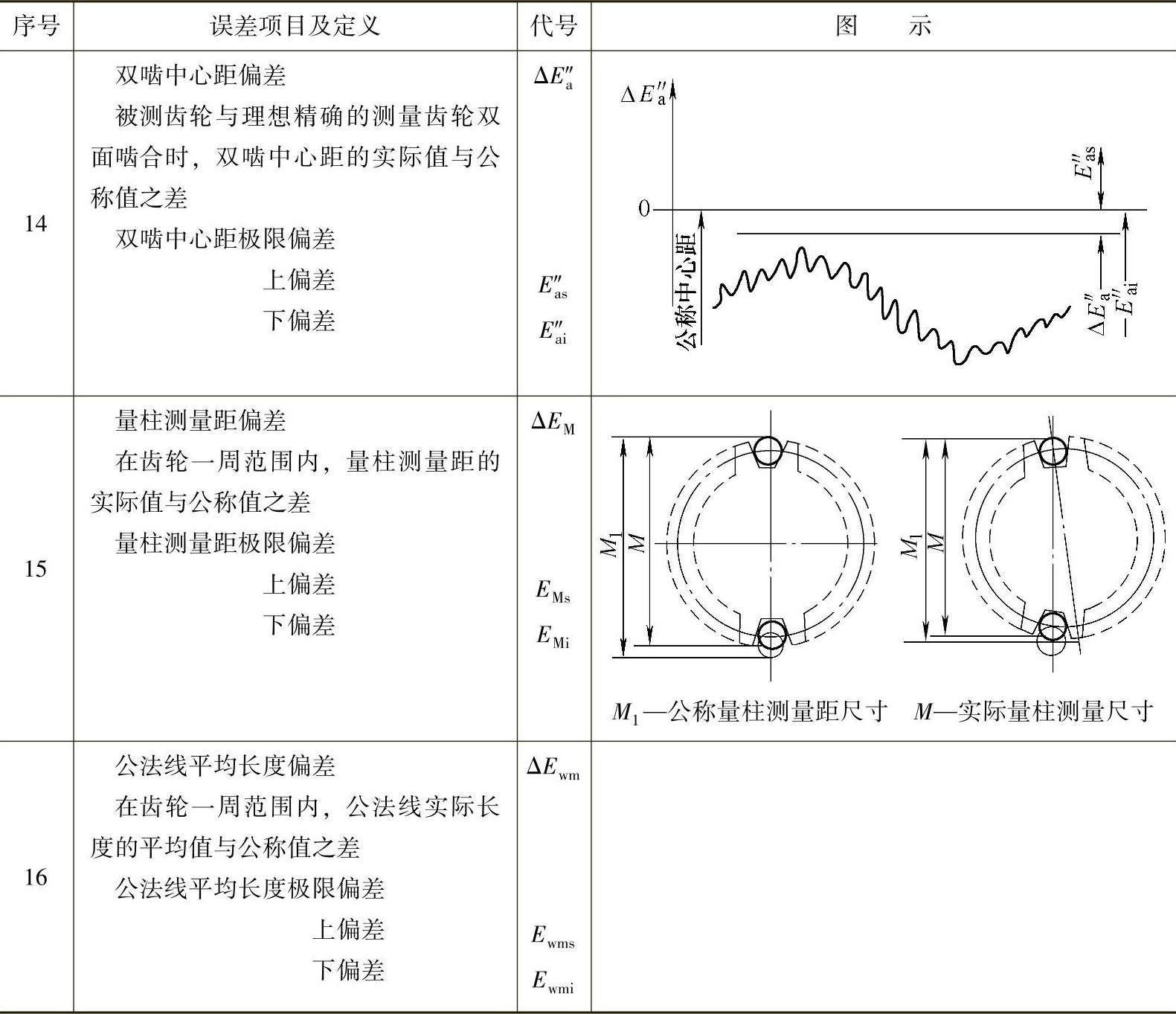

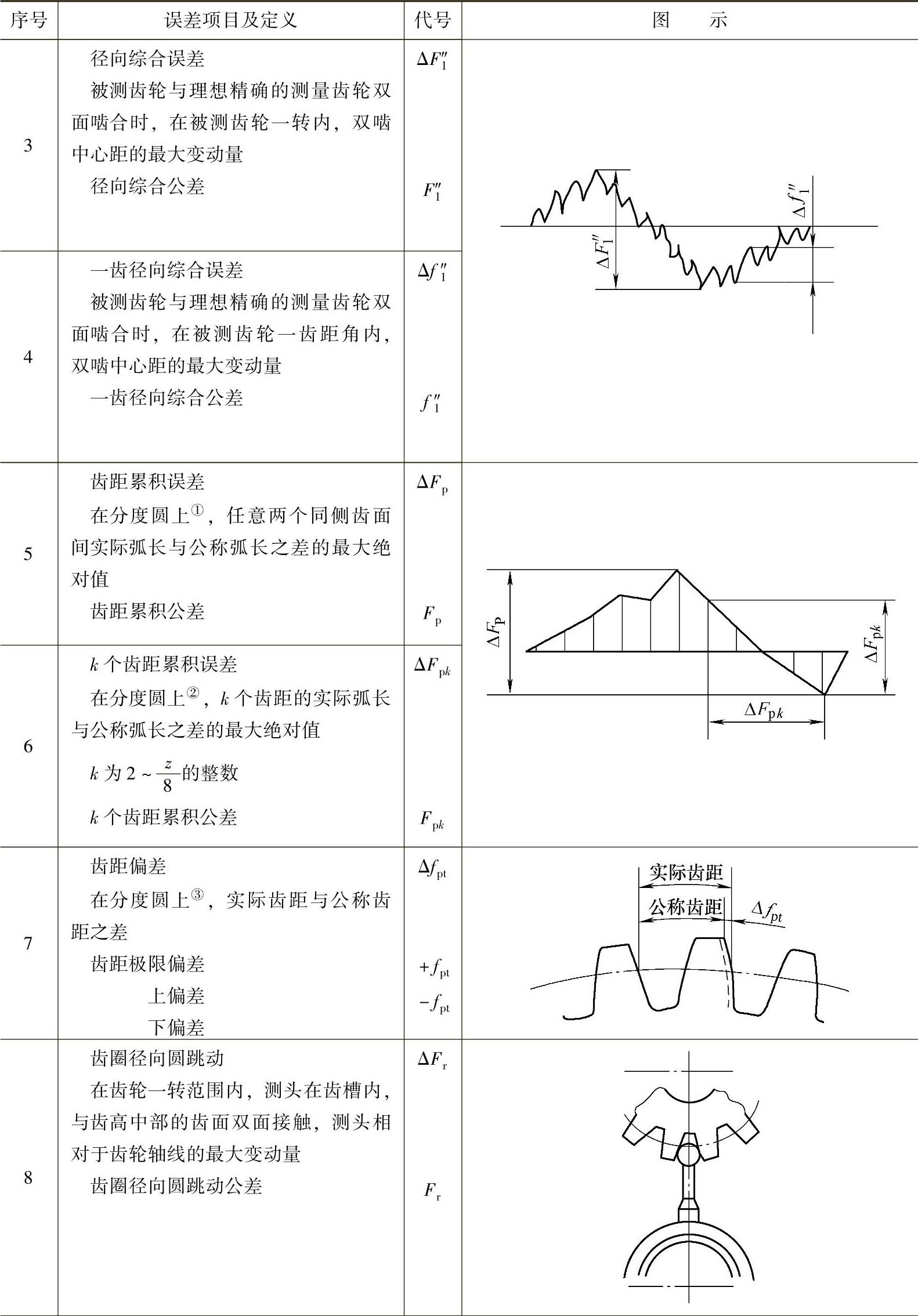

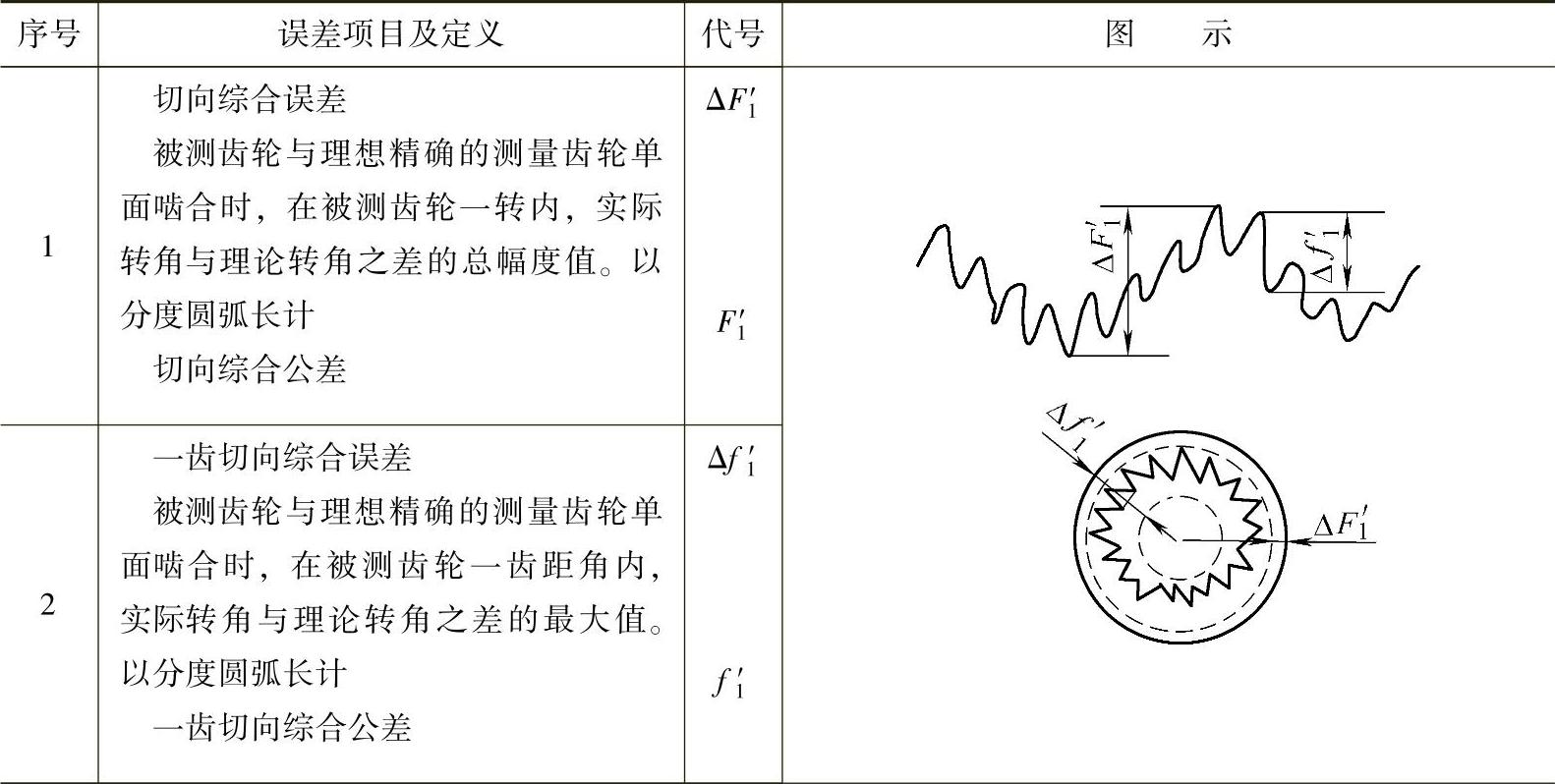

表13 - 13 齿轮误差项目定义及代号（GB/T 2363—1990）

（续）

（续）

（续）

①、②、③允许在齿高中部测量。

3）根据使用要求，允许各公差组选用不同的精度组合，但同一公差组各公差项目应采用相同的精度等级。

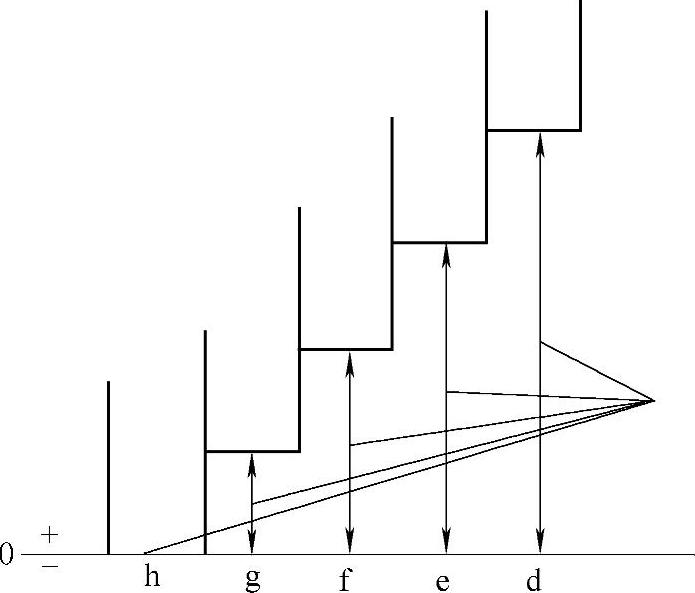

图13-3 侧隙种类

（3）侧隙

圆周侧隙种类分为5种，按j_tmin值从小到大的顺序，用字母h、g、f、e、d表示，h值为零，如图13-3所示。具体数值见表13-14、表13-15。

（4）图样标准示例

1）齿轮的三个公差组精度指标，采用相同的精度等级，如同为7级，侧隙种类为g，标注为

7^-0.008_-0.050 GB/T 2363—1990

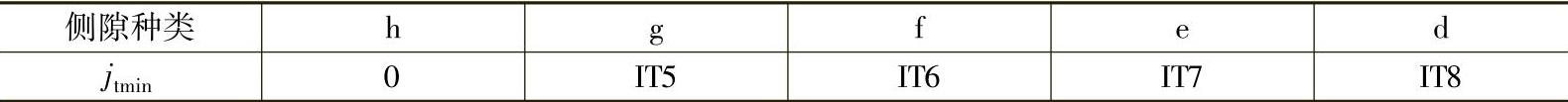

表13 - 14 侧隙种类（GB/T 2360—1990）

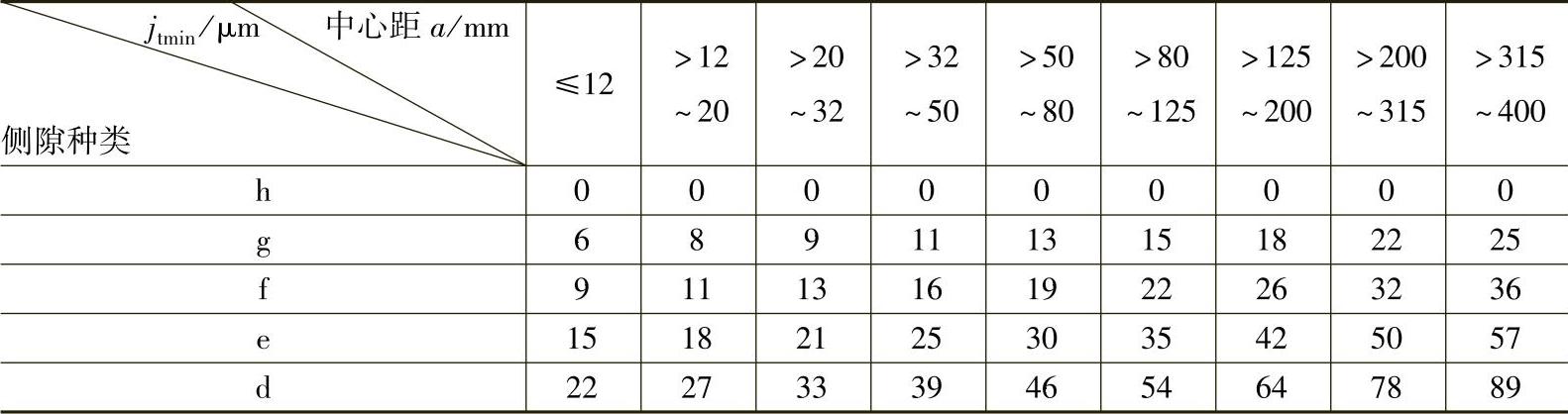

表13 - 15 侧隙j_tmin值（GB/T 2360—1990）

2）齿轮的三个分层组精度指标，采用不同的精度等级时，则标注为

7-7-6 f GB/T 2363—1990

3）齿轮的Ⅰ、Ⅱ、Ⅲ公差组精度等级用为7级，侧隙上偏差为-0.008mm，下偏差为-0.050mm，标注为

7^-0.008_-0.050 GB/T 2363—1990

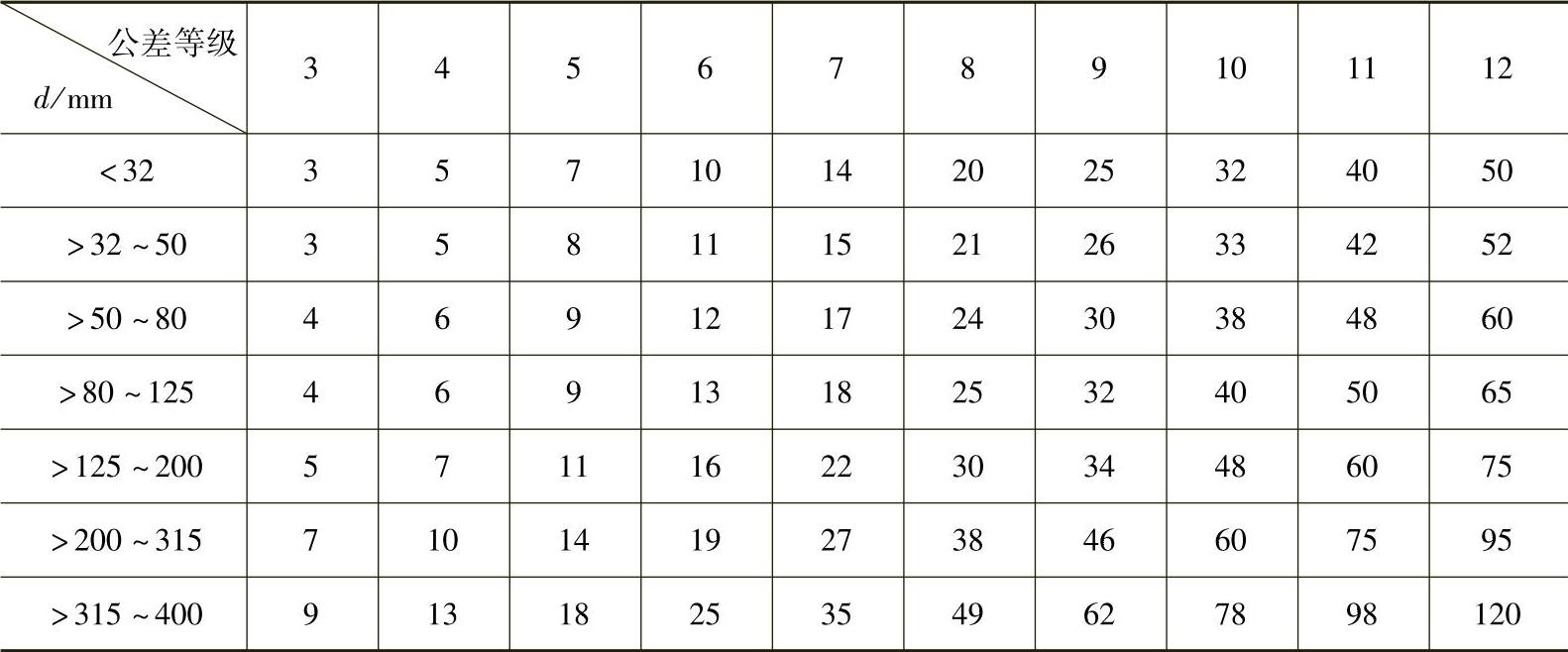

（5）齿轮各检验项目的公差或极限偏差（见表13-16～表13-31）

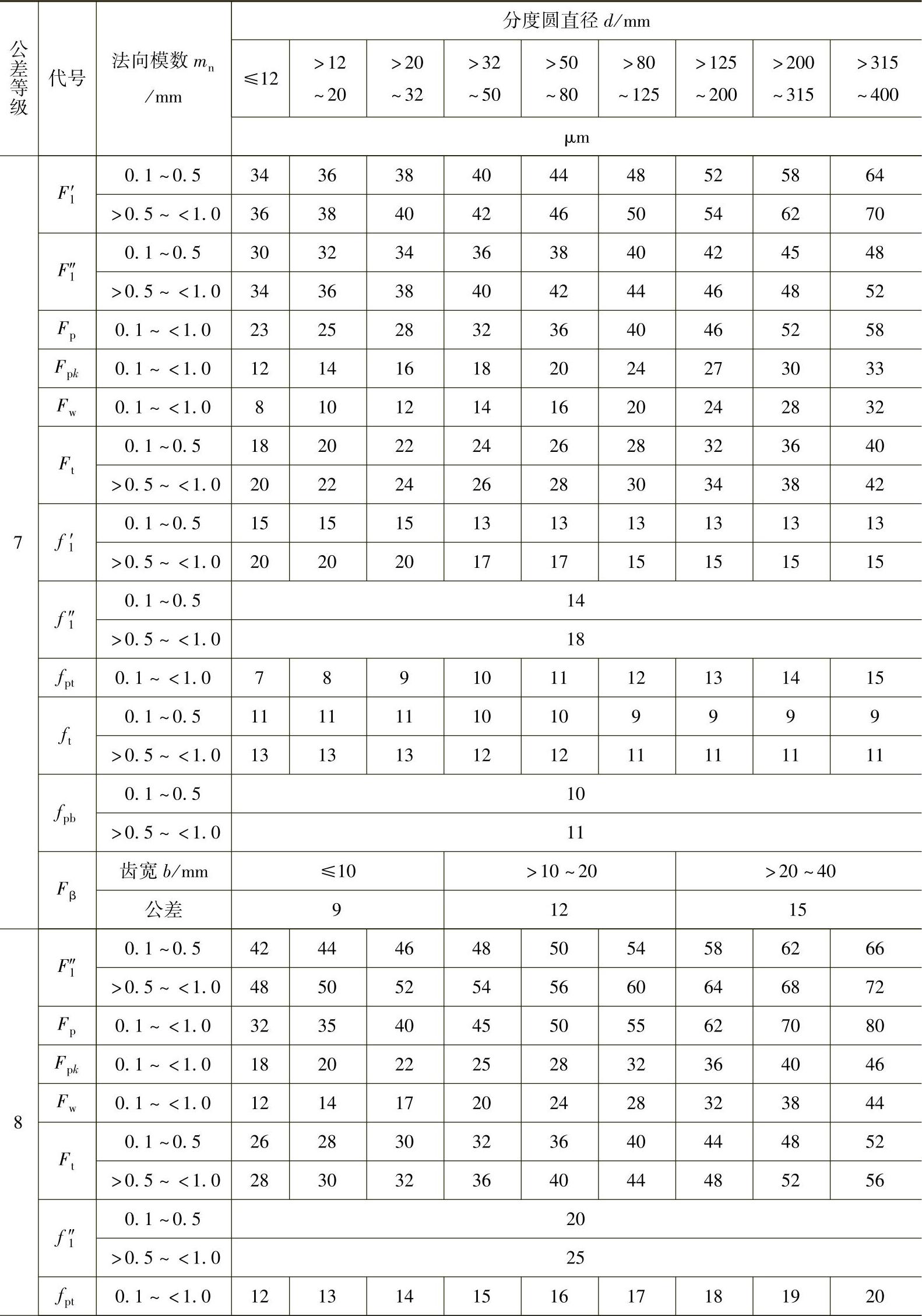

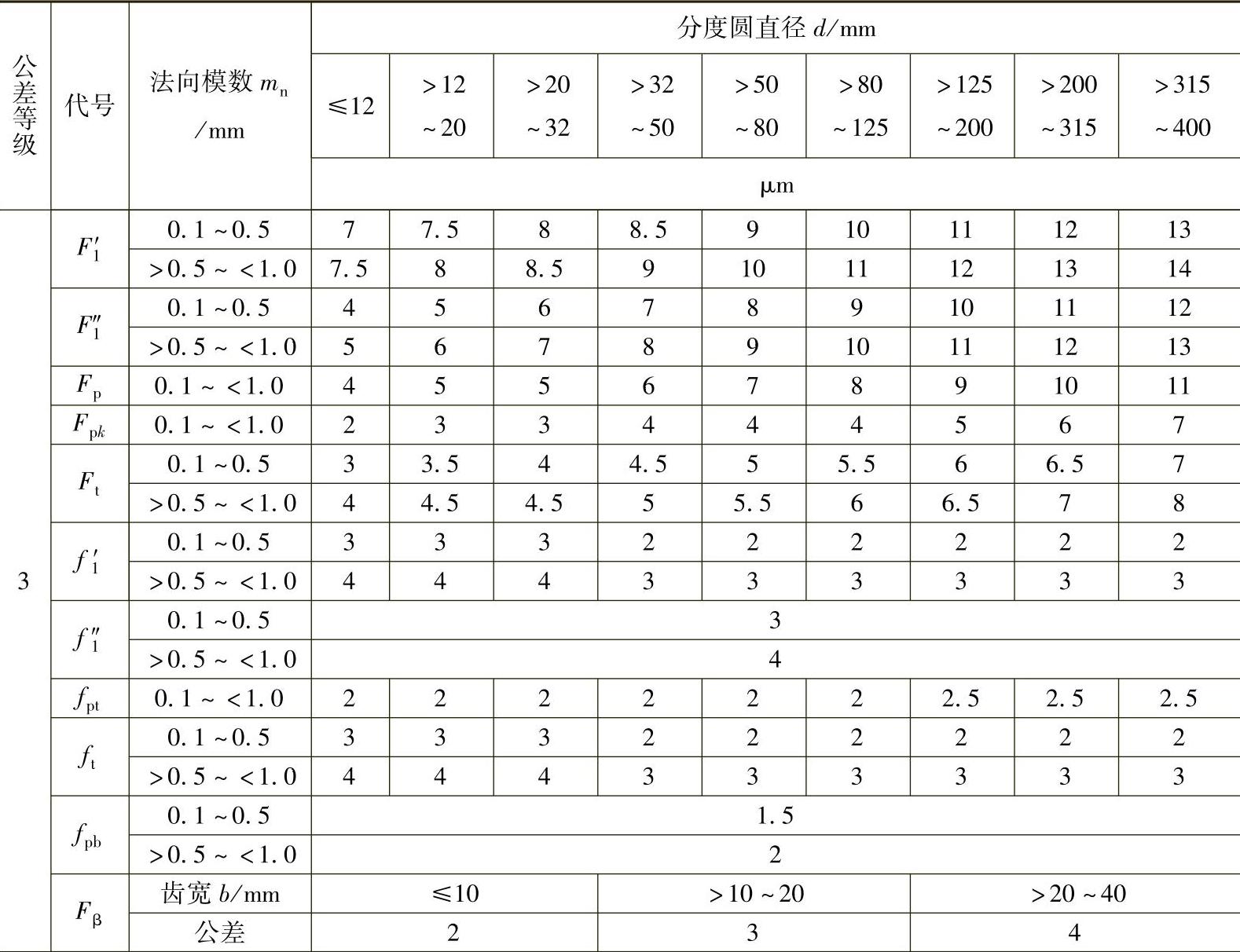

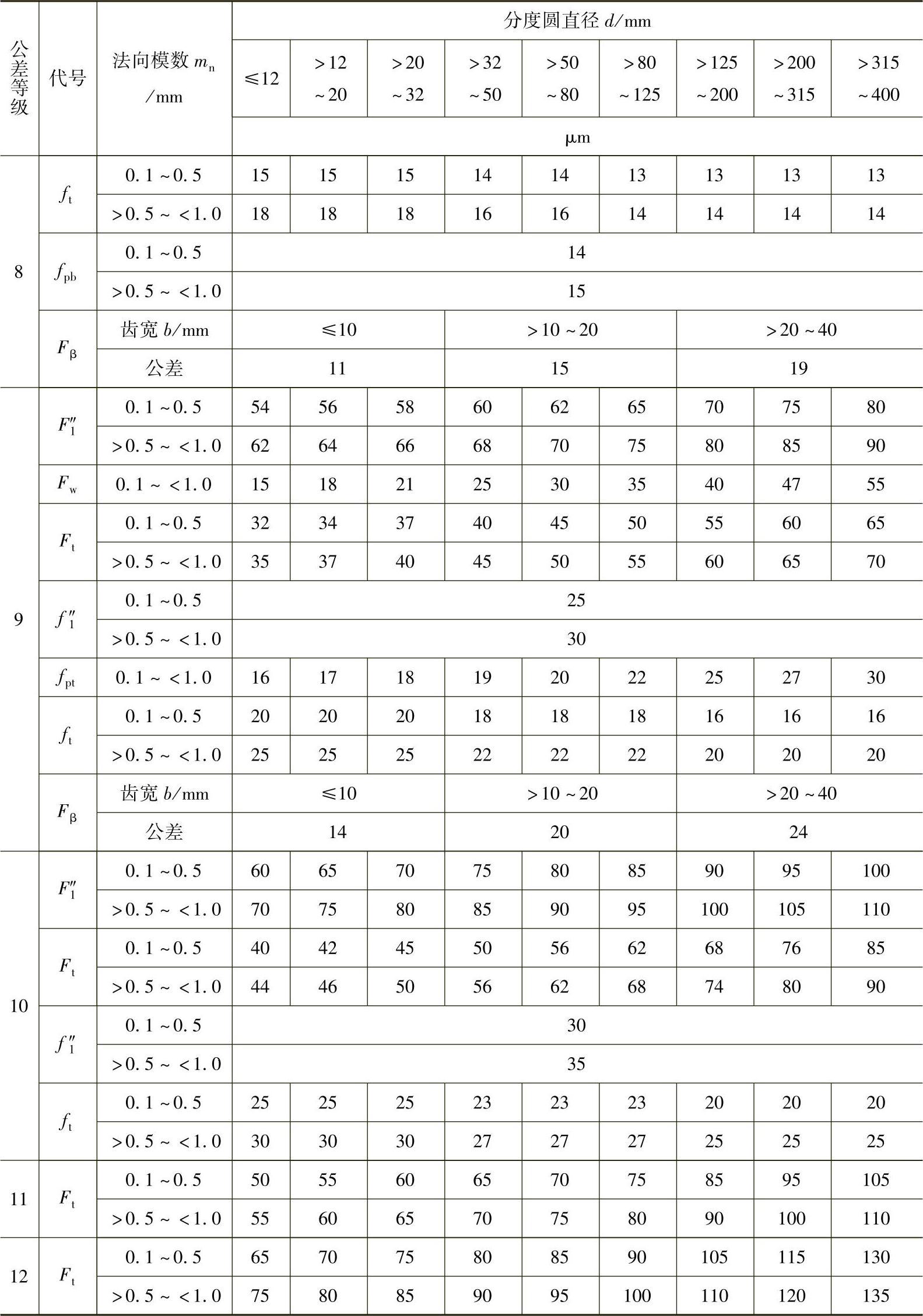

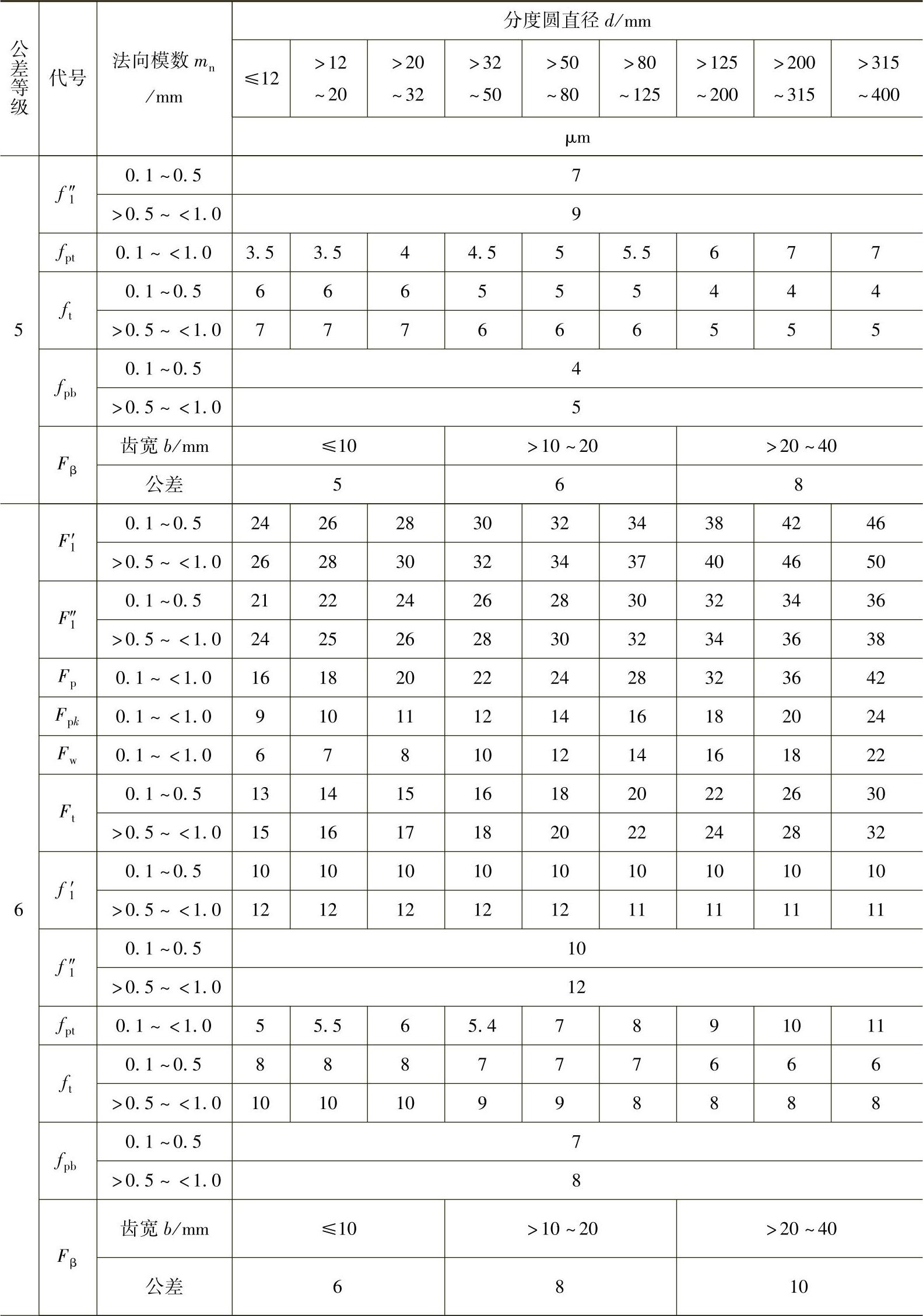

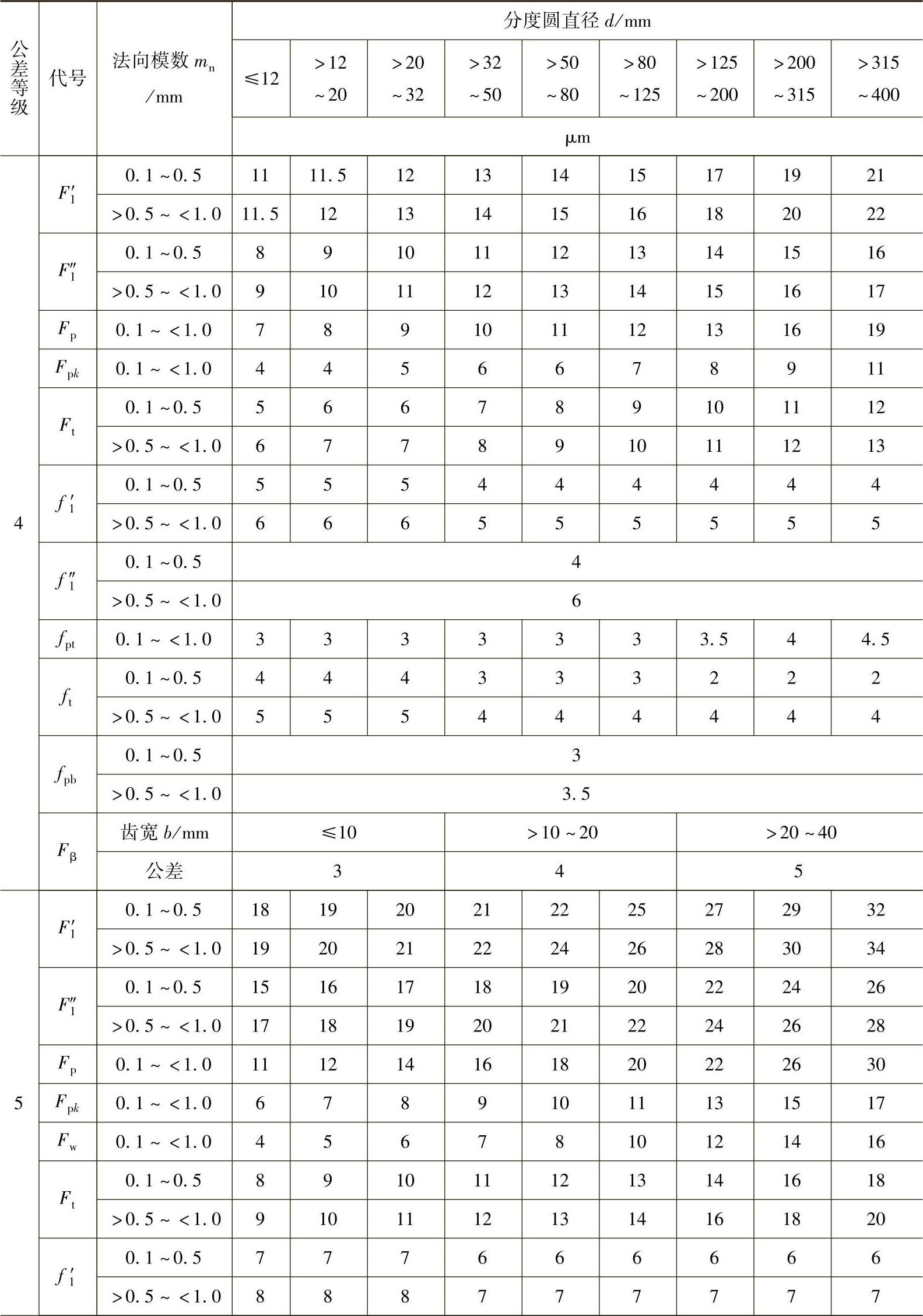

表13 - 16 齿轮各检验项目的公差或极限偏差（GB/T 2363—1990）

（续）

(https://www.daowen.com)

（续）

（续）

（续）

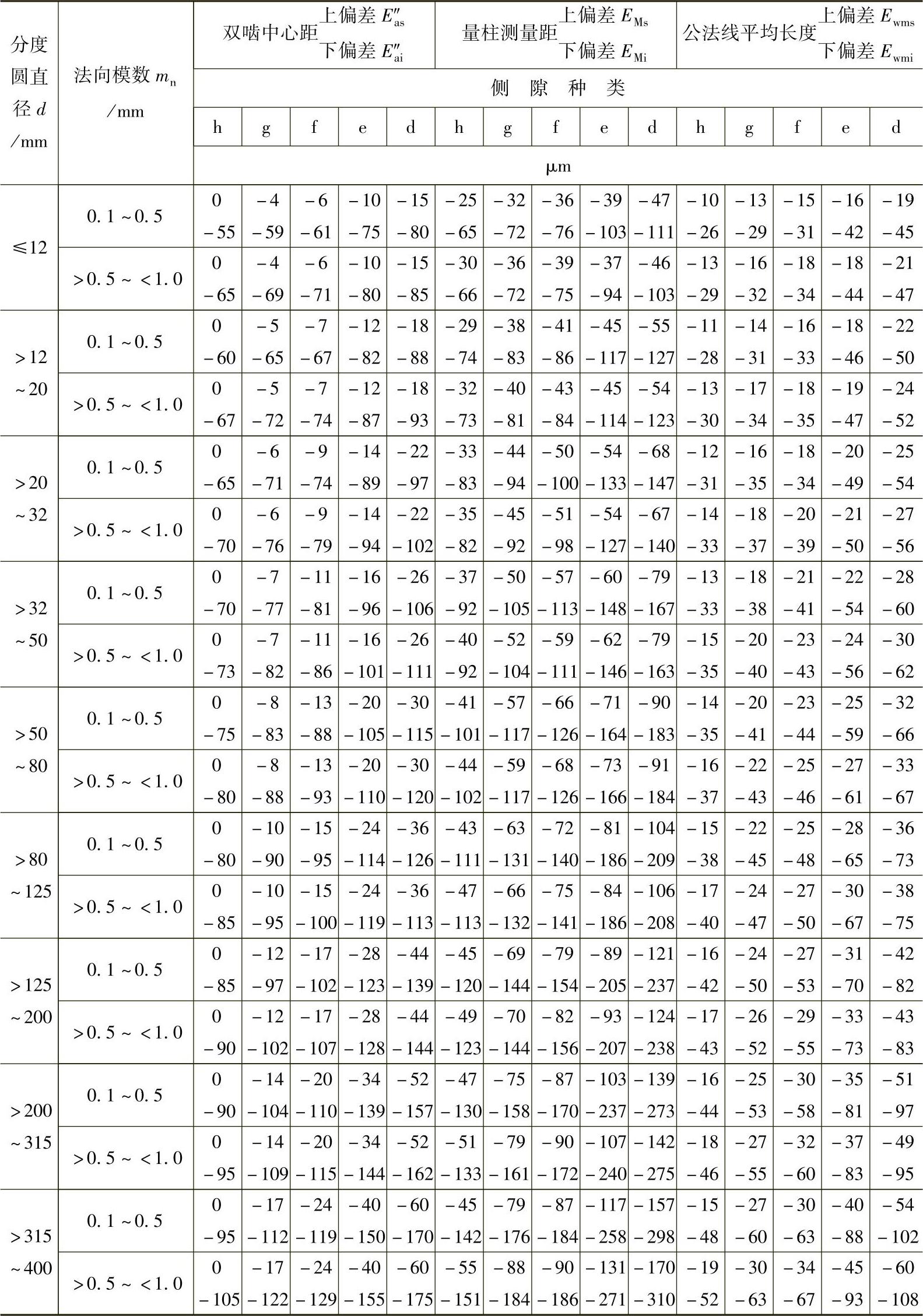

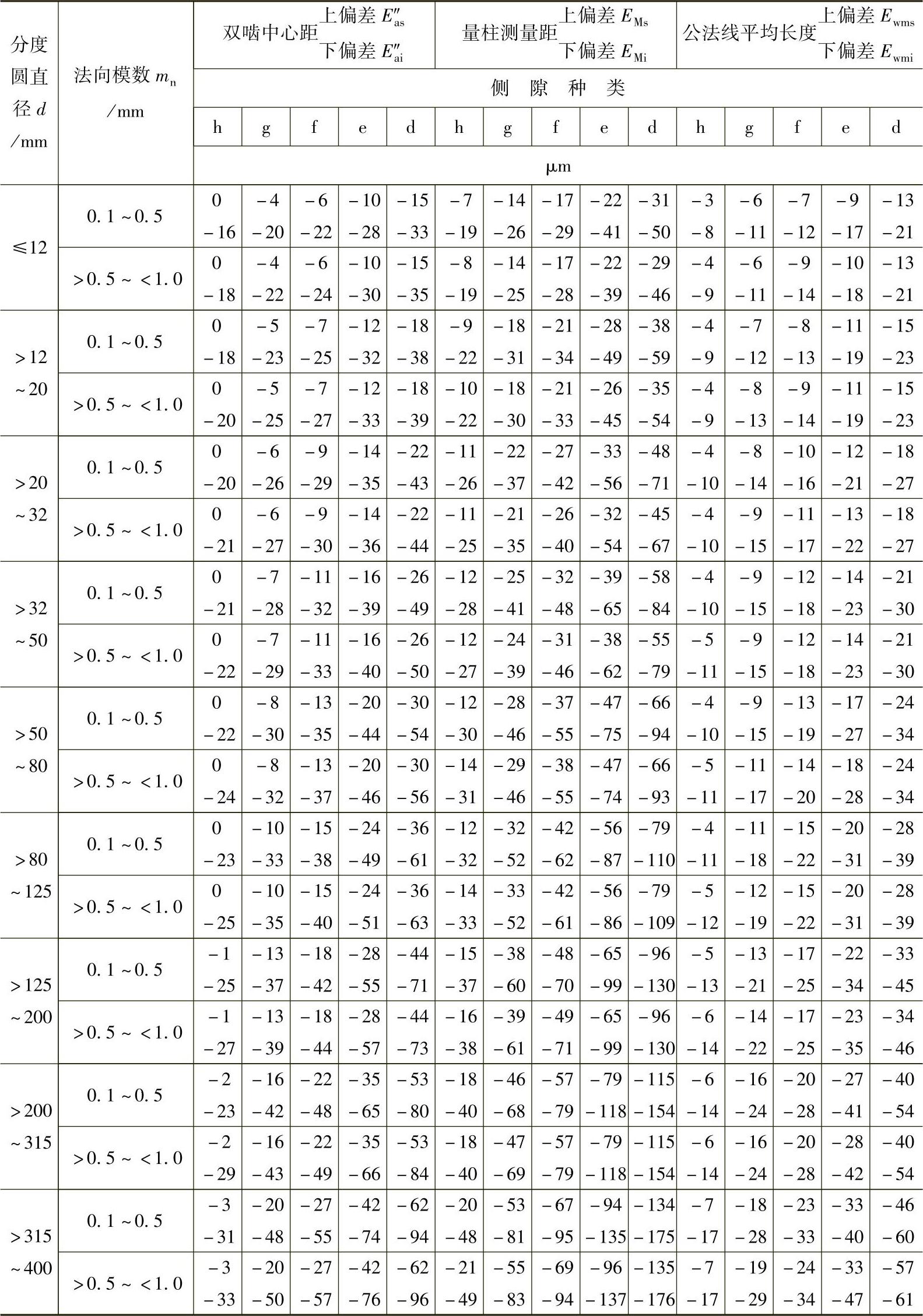

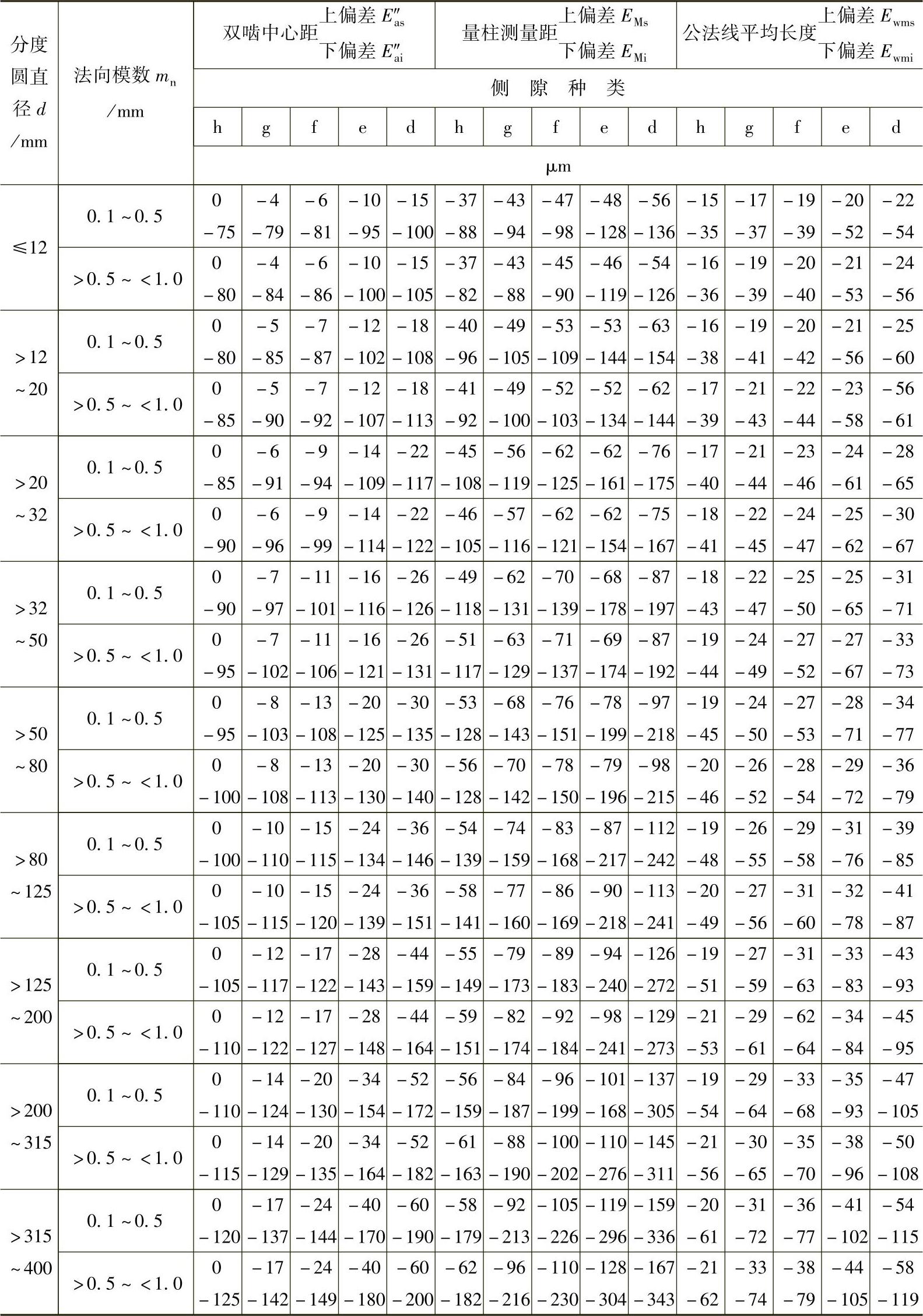

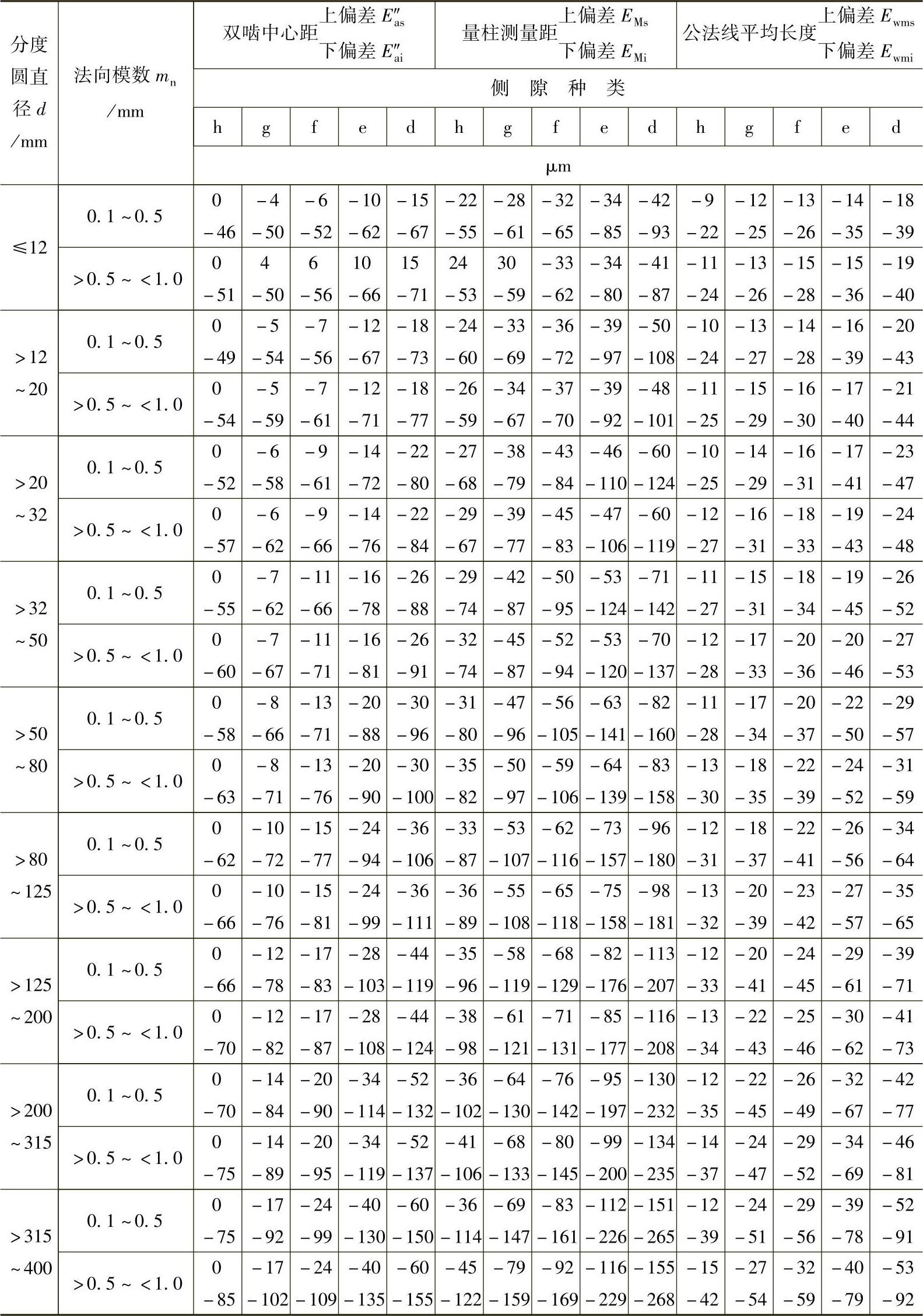

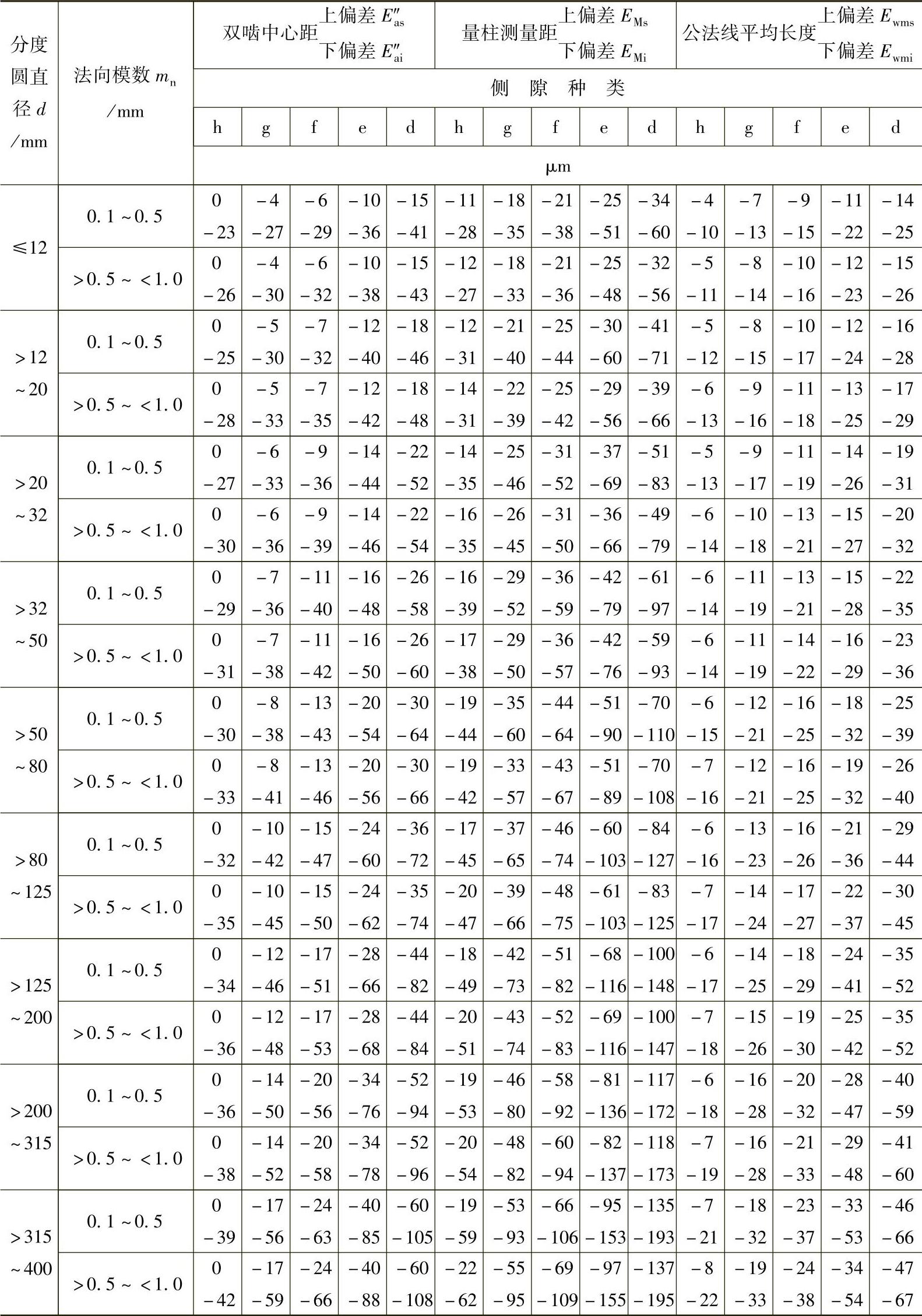

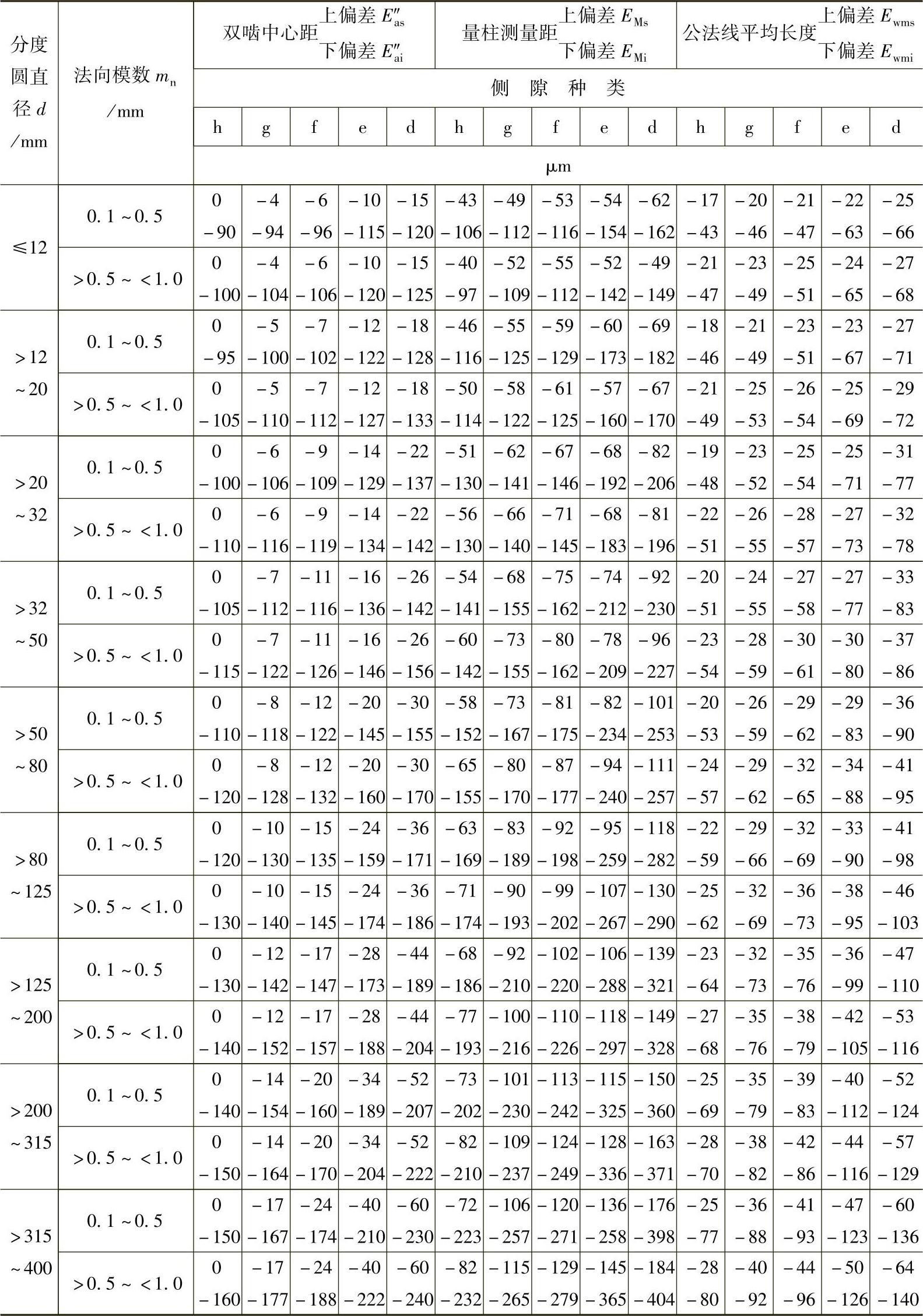

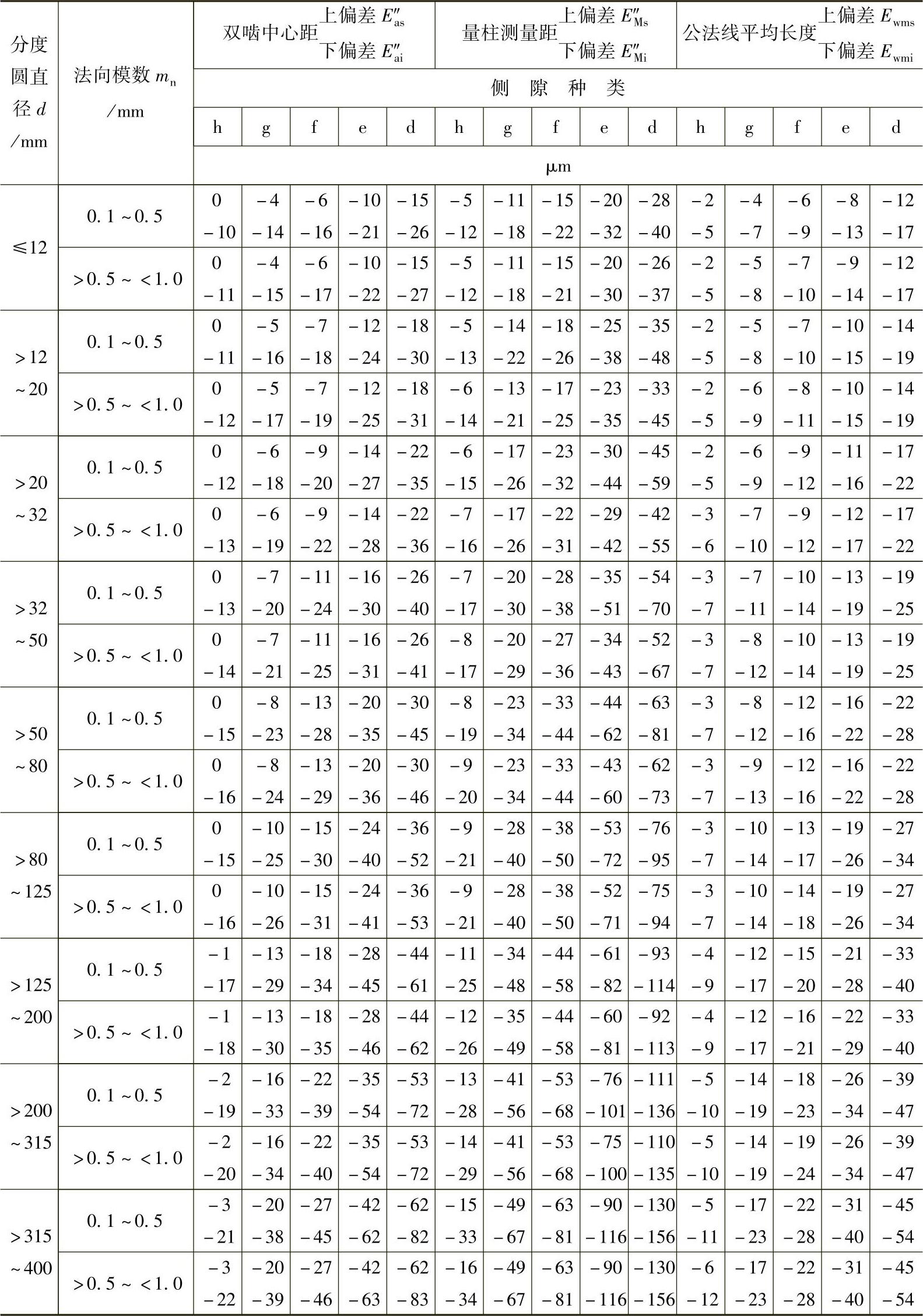

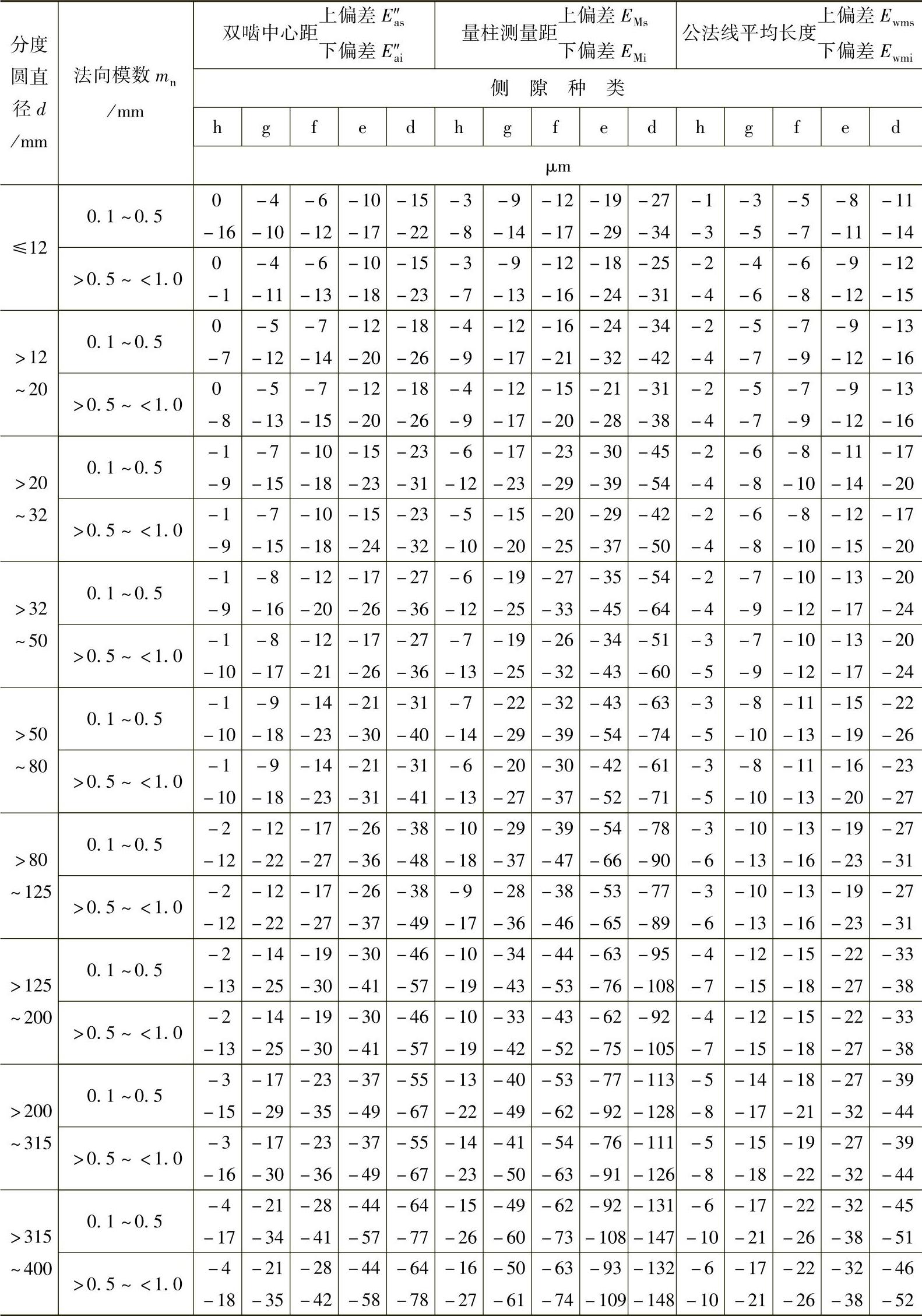

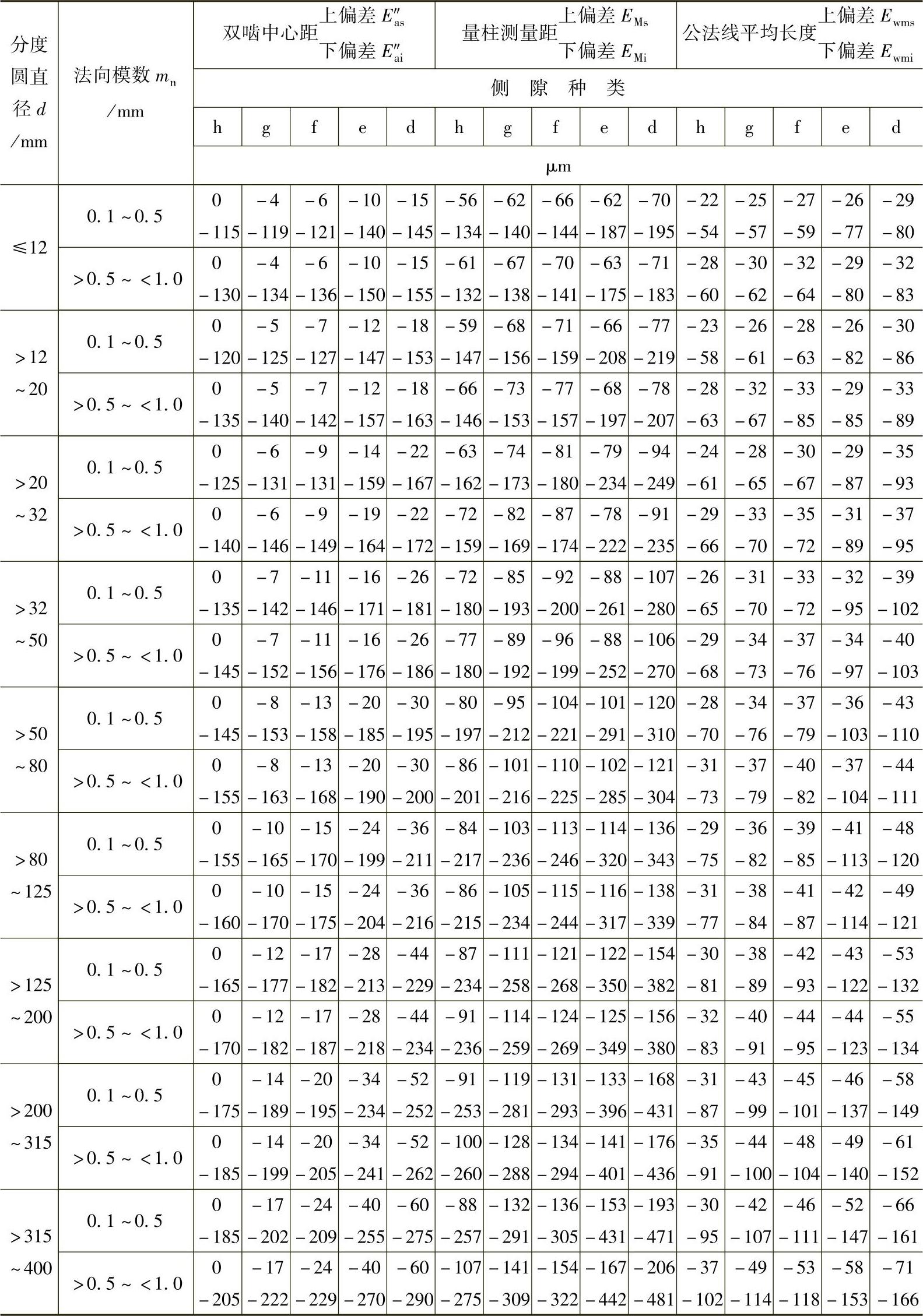

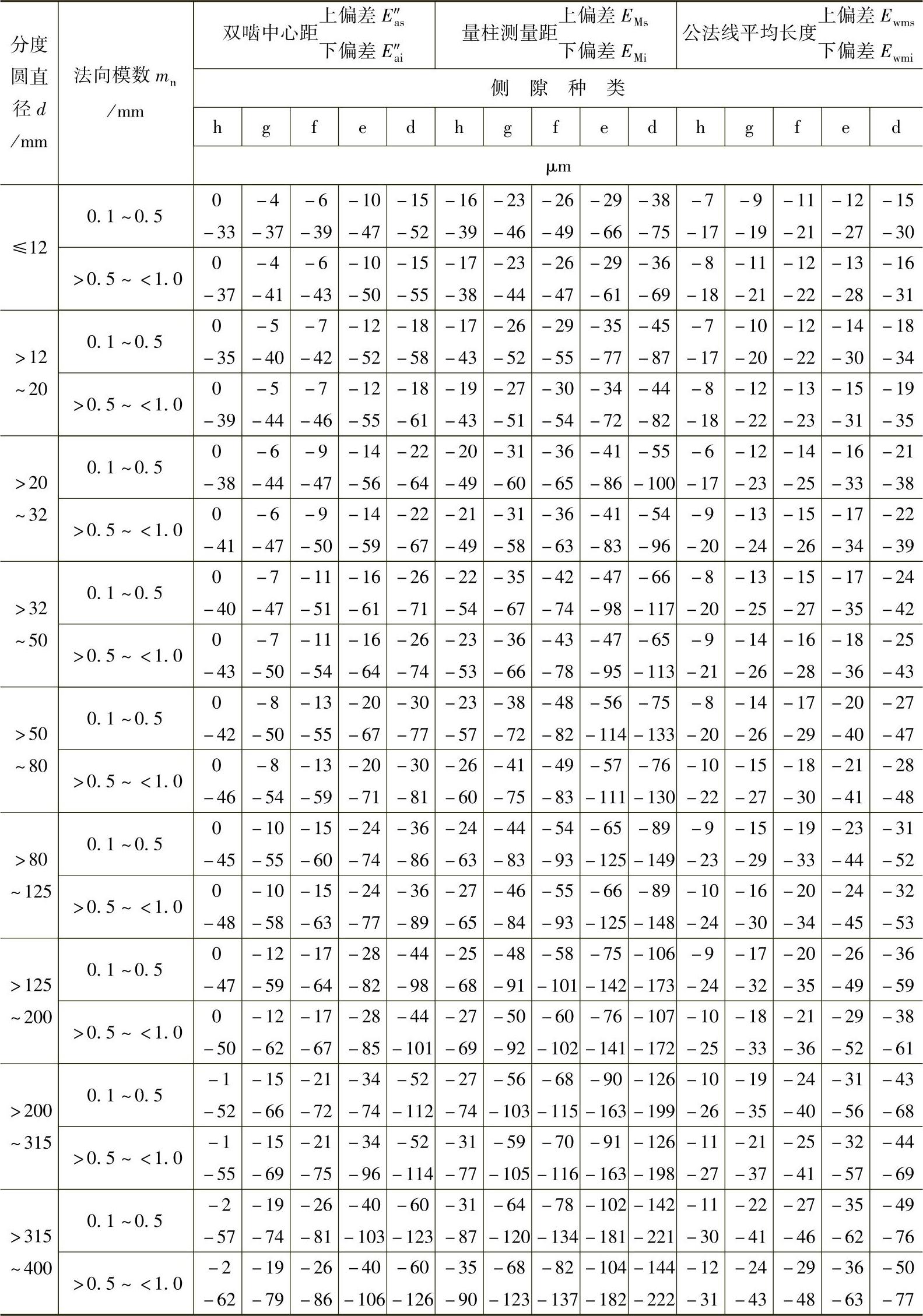

表13 - 17 3级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 18 4级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 19 5级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 20 6级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 21 7级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 22 8级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 23 9级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 24 10级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 25 11级精度侧隙指标的极限偏差（GB/T 2363—1990）

表13 - 26 12级精度侧隙指标的极限偏差（GB/T 2363—1990）

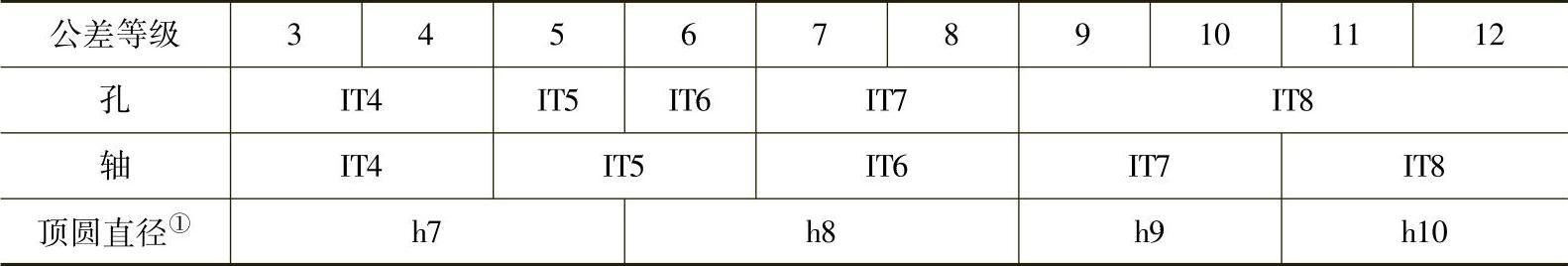

表13 - 27 齿坯尺寸公差（GB/T 2363—1990）

①当顶圆不作测量齿厚基准时，尺寸公差按IT11给定，但不大于0.1m_n。

表13 - 28 齿顶径向圆跳动公差（GB/T 2363—1990） （单位：μm）

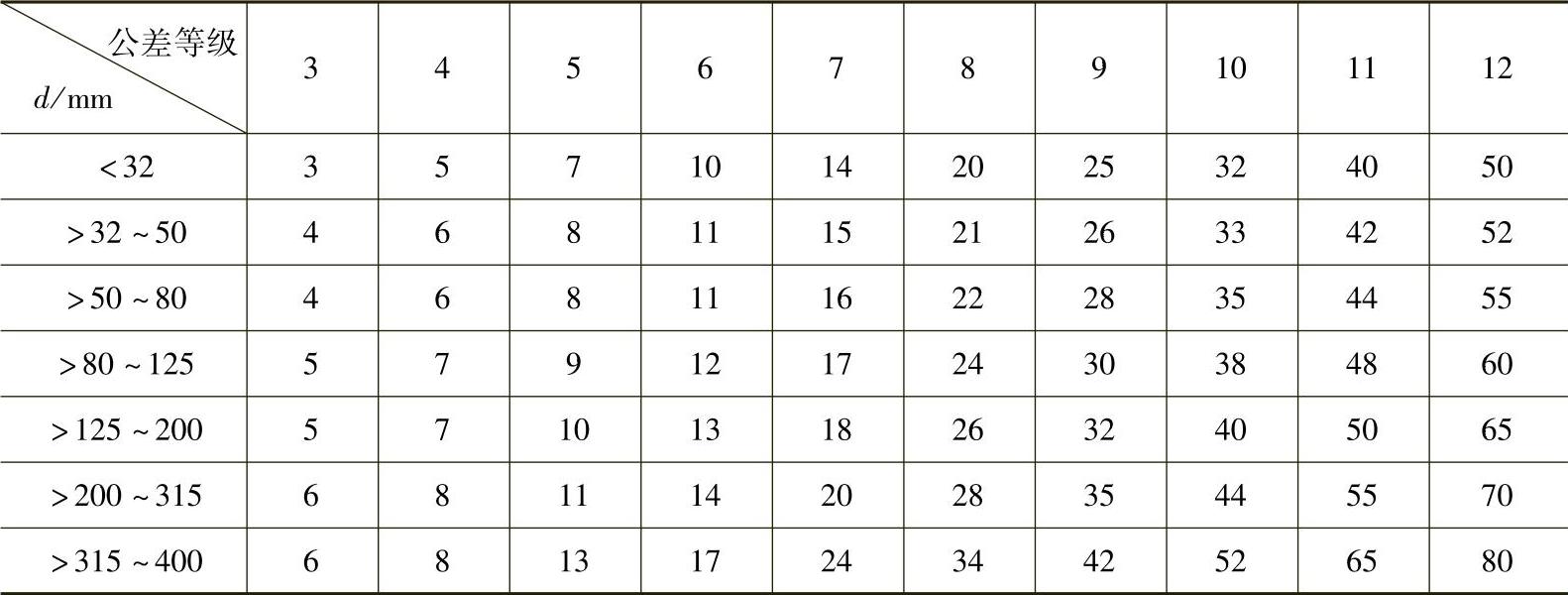

表13 - 29 齿坯端面圆跳动公差（GB/T 2363—1990） （单位：μm）

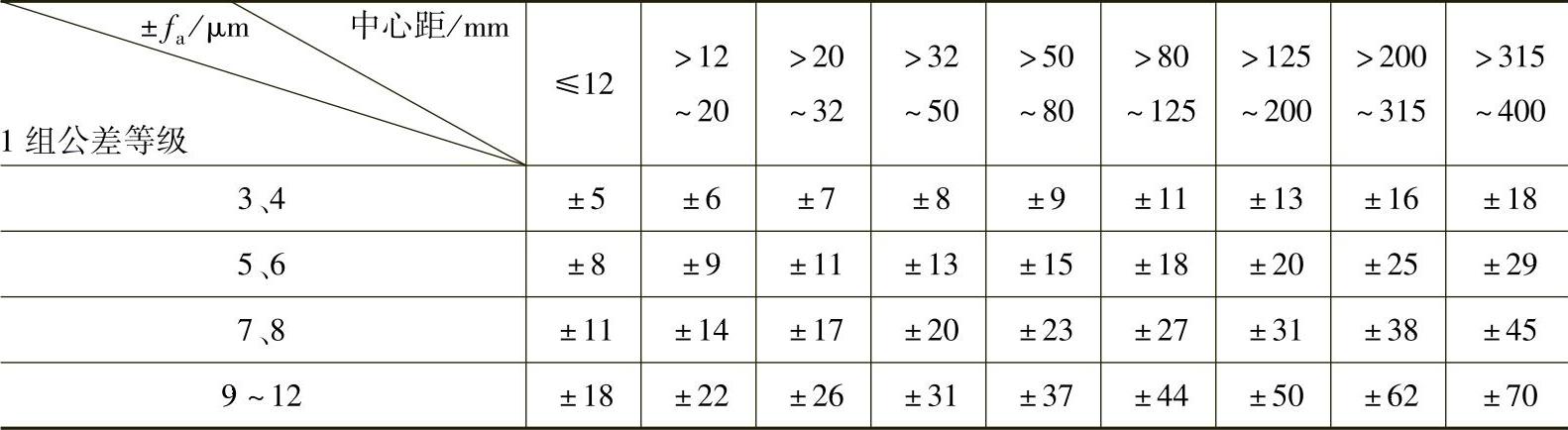

表13 - 30 中心距极限偏差（GB/T 2363—1990）

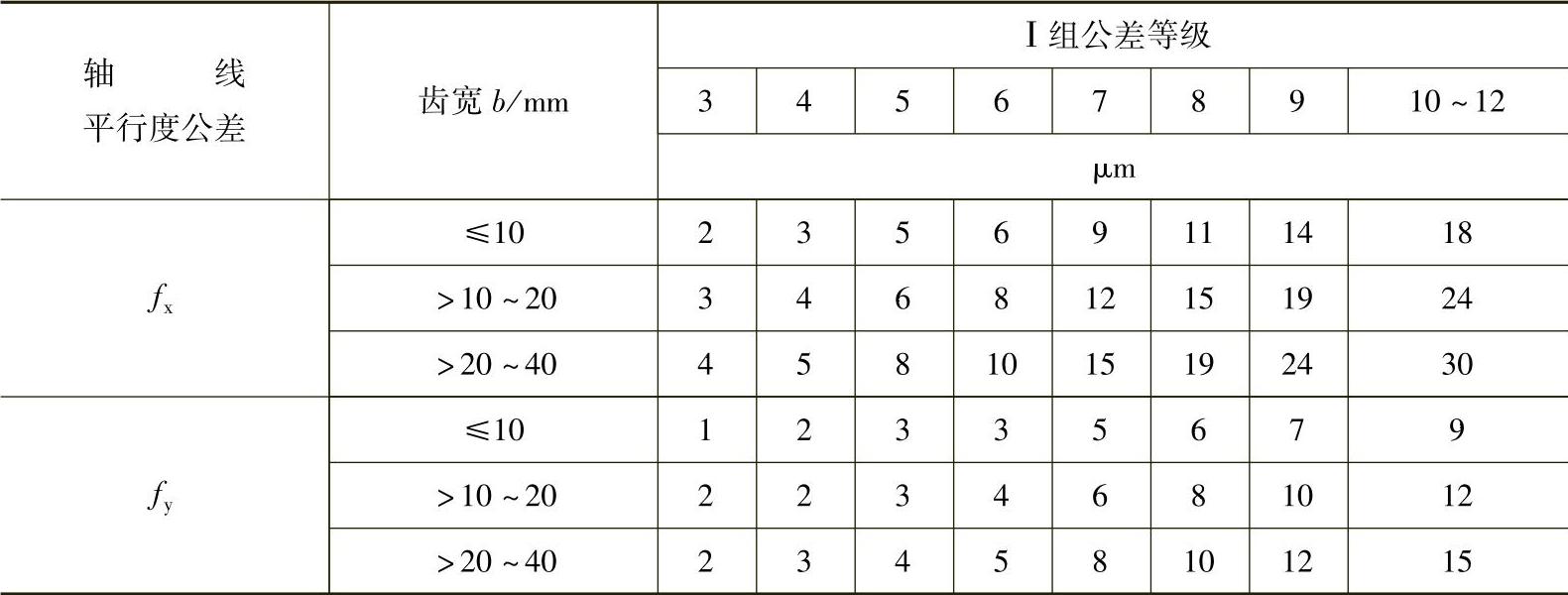

表13 - 31 轴心线平行度公差（GB/T 2363—1990）

注：f_x=F_β，。
